MCP79410实时时钟芯片
Microchip的I²C实时时钟/日历（MCP79410 Real-Time Clock Chips），带存储器和电池切换功能
发布时间：2018-06-14
Microchip的 MCP7941X系列低功耗实时时钟（RTC）使用数字时序补偿实现精确的时钟/日历，可编程输出控制实现多功能性，功率检测电路自动切换到备用电源，非易失性存储器用于数据存储。它使用低成本的32.768 kHz晶振，使用多个内部寄存器跟踪时间。对于通信，MCP7941X使用I 2 C™总线。
时钟/日历会自动调整少于31天的月份，包括闰年的更正。时钟以24小时或12小时格式运行，具有AM / PM指示器和可设置的警报，分别为秒，分钟，小时，星期几，日期或月份。使用可编程CLKOUT，可以从外部晶振产生32.768 kHz，8.192 kHz和4.096 kHz和1 Hz的频率。
除了板载串行EEPROM和备用电池的SRAM存储器外，64位受保护空间可用于在工厂或最终用户编程的唯一ID或MAC地址。该器件可通过串行接口完全访问，而V CC介于1.8 V和5.5 V之间，但可在低至1.3 V的电压下工作，仅用于计时和SRAM保持。
MCP79410实时时钟芯片特性
Timing
小时，分钟，秒
星期几，日，月和年
使用V CC或V BAT进行单中断输出的双重报警
可编程时钟：使用V CC时为1 Hz至32 KHz
数字修剪
范围= -127 PPM至+127 PPM
分辨率= 1 PPM
电池切换时的时间戳
V CC到V BAT
V BAT到V CC
记忆
SRAM - 64字节
EEPROM - 1 Kbit
唯一ID - 64位
电压和电流
V CC：1.8 V至5.5 V.
I CC：400μA
V BAT：1.3 V至5.5 V.
我的BAT：700 nA
MCP79410实时时钟芯片应用
智能能源 - 智能能源应用可以使用具有MAC地址的实时时钟与其他设备进行有线和无线通信。
效用计量 - 实时时钟中的数字微调可用于执行软件温度补偿以获得更准确的时间。
以太网 - RTCC中的EUI-48TM或EUI-64™MAC地址可以为任何支持以太网的应用程序提供其自己的唯一标识。
LCD - 许多系统中LCD上定期显示实时时钟的日期和日期
恒温器 - 高度集成的实时时钟设备，具有内存，电池切换，电源故障时间戳和MAC地址，在许多恒温器中都很有用。
家用电器 -具有许多外围设备 的高度集成的实时时钟在家用电器中非常有用。
医疗 - 电子医疗设备的发展简直就是革命性的。Microchip的产品和经验帮助世界上数百家顶级医疗设备公司将他们的想法从未来愿景转变为市场现实。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MCP79410T-I/MNY | 实时时钟芯片-时钟管理 | IC RTC CLK/CALENDAR I2C 8-TDFN | ￥11.16720 | 在线订购 |

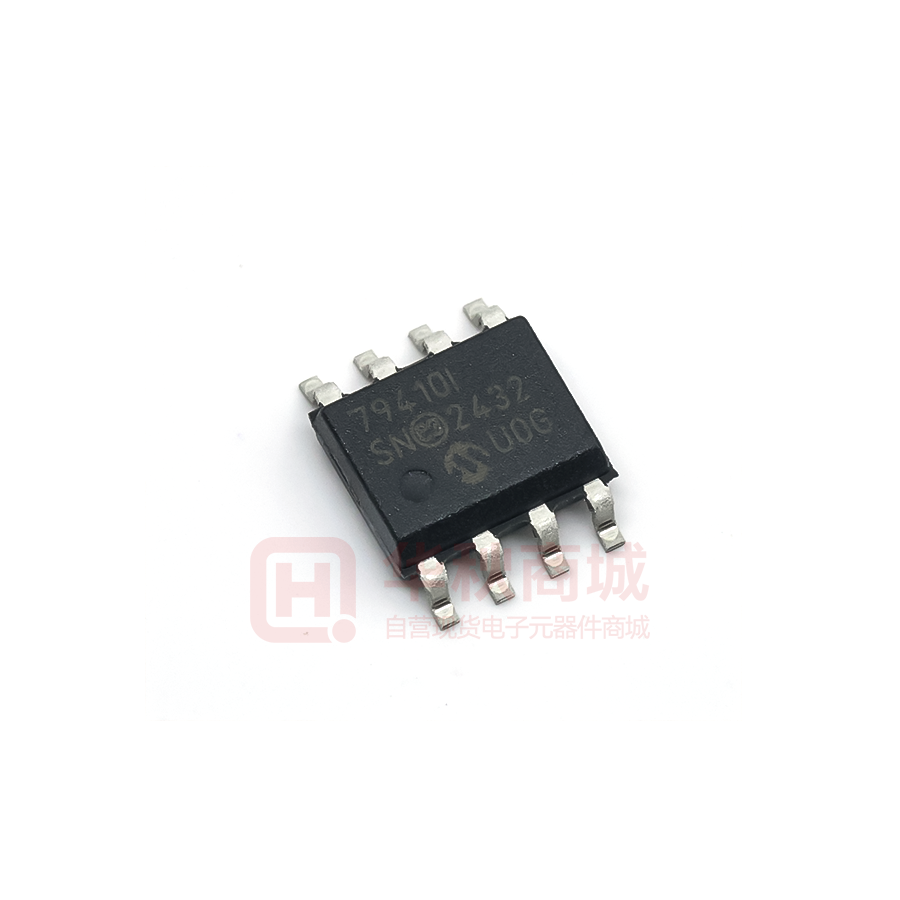

 | | MCP79410-I/SN | 实时时钟芯片-时钟管理 | Real Time Clock (RTC) IC Clock/Calendar 64B I²C, 2-Wire Serial 8-SOIC (0.154", 3.90mm Width) | ￥9.39470 | 在线订购 |
 | | MCP79410-I/ST | 实时时钟芯片-时钟管理 | IC RTC CLK/CALENDAR I2C 8-TSSOP | ￥9.55966 | 在线订购 |
 | | MCP79410-I/MS | 实时时钟芯片-时钟管理 | IC RTC CLK/CALENDAR I2C 8-MSOP | ￥9.55966 | 在线订购 |
