SY84403BL限幅后置放大器
![SY84403BL限幅后置放大器](http://file1.elecfans.com/web2/M00/91/28/wKgaomTelKuASUU5AABVhdsee6M42.jpeg)
采用TTL LOS的Microchip超小型3.3 V 4.25 Gbps CML低功耗限幅后置放大器(SY84403BL Limiting Post Amplifier)
发布时间:2018-06-14
Microchip的 SY84403BL是业界最小的限幅后置放大器,适用于紧凑型铜缆和光纤模块应用。该器件连接到典型的跨阻抗放大器(TIA)。从TIA输出的线性信号可能包含大量噪声,并且可能随时间在幅度上变化。SY84403BL量化这些信号并输出通常为800 mV PP电压限制的波形。
SY84403BL限幅后置放大器特性

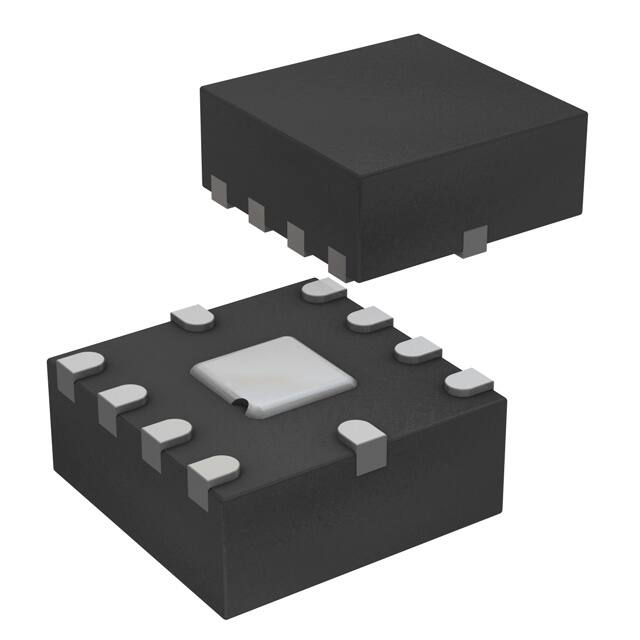

提供超小型10引脚(2毫米×2mm)的MLF ®包
多速率高达4.25 Gbps的运行速度
10 mV PP输入灵敏度
低噪声50ΩCML数据输出
800 mVPP差分输出摆幅
60 ps边缘速率
1 psRMS典型值。随机抖动
10 psPP典型值。确定性抖动
内部50Ω数据输入终端
无抖动信号丢失(LOS)输出
3.5 dB电滞后
OC-TTL输出,内置4.75kΩ上拉电阻
使用单个外部电阻可编程LOS灵敏度
TTL / EN输入允许来自LOS的反馈
工作范围广:
单3.3 V±10%电源
工业温度范围:-40°C至+ 85°C
Microchip新型超小型FOM IC系列的一部分
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SY84403BLMG-TR | 通用放大器-运算放大器及比较器 | IC OPAMP LIMITING 1 CIRC 10MLF | 在线订购 |
