PIN二极管
MCC和Digi-Key为射频和微波频率应用引入了PIN二极管（PIN Diodes）
发布时间：2018-06-14
Micro Commercial Components的 pin二极管是一种半导体器件，可在RF和微波频率下作为可变电阻工作。与普通的PN二极管相比，它是一种硅半导体，其中高电阻的本征I区夹在P型和N型区之间，该区域标志着器件：PIN二极管。
典型应用包括蜂窝电话，LNB，STB，汽车收音机，CATV，基站，WLAN和蓝牙。
PIN二极管特性
高频应用
节省电路板空间
低二极管电容
低二极管正向电阻
可根据要求提供无卤版本
触点：100％雾锡电镀
符合RoHS标准
SOD-323
连续反向电压：50 V.
正向电流：50 mA
功耗（TA = 90°C）：200 mW
结点和储存温度：-65°C至150°C
与环境的热阻结合：85 K / W.
SOT-23
连续反向电压：175 V.
正向电流：100 mA
功耗（TA = 90°C）：250 mW
结点和储存温度：-65°C至150°C
与环境温度的热阻结合：500°C / W.
SOT-323
连续反向电压：175 V.
正向电流：100 mA
功耗（TA = 90°C）：200 mW
结点和储存温度：-65°C至150°C
与环境的热阻结合：625°C / W.
SOD-523
连续反向电压：60 V.
正向电流：50 mA
功耗（TA = 90°C）：715 mW
结点和储存温度：-65°C至150°C
与环境的热阻结合：85 K / W.
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

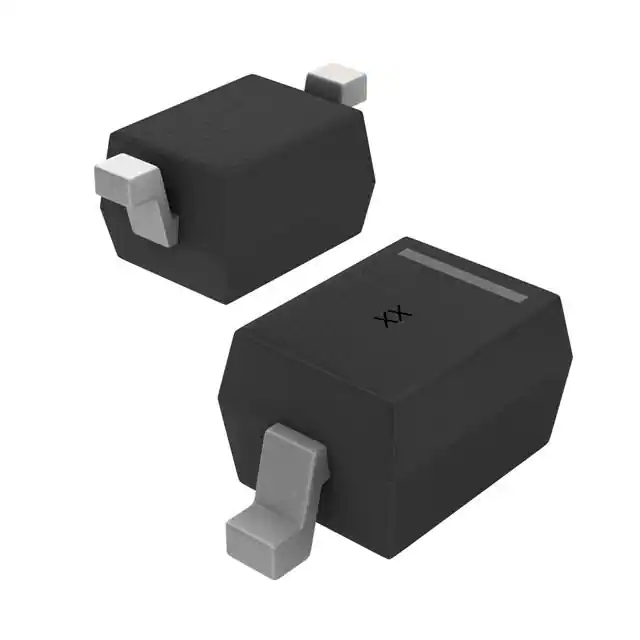

 | | BAP51-02-TP | 肖特基二极管-二极管 | DIODE RF PIN 60V 50MA SOD523 | ￥3.69725 | 在线订购 |
 | | BAP50-03-TP | 肖特基二极管-二极管 | DIODE RF PIN 50V 50MA SOD323 | ￥0.89476 | 在线订购 |
 | | BAP64-05W-TP | 肖特基二极管-二极管 | DIODE RF PIN 175V 100MA SOT323 | ￥1.33674 | 在线订购 |
 | | BAP64-05-TP | 肖特基二极管-二极管 | DIODE RF PIN 175V 100MA SOT23 | ￥0.81037 | 在线订购 |
