BD2270HFV MOSFET控制IC
ROHM的BD2270HFV（BD2270HFV MOSFET Control IC）可提供更大的节能效果并实现小型化
发布时间：2018-06-14
ROHM Semiconductor的 BD2270HFV是一款内置外部N沟道MOSFET驱动电路的IC，可提供低导通电阻切换。此外，用于驱动NMOSFET栅极的电荷泵电路以及具有用于控制和放电电路的滞后的比较器电路被内置到芯片中，与分立配置相比提供了更大的空间节省和易用性。

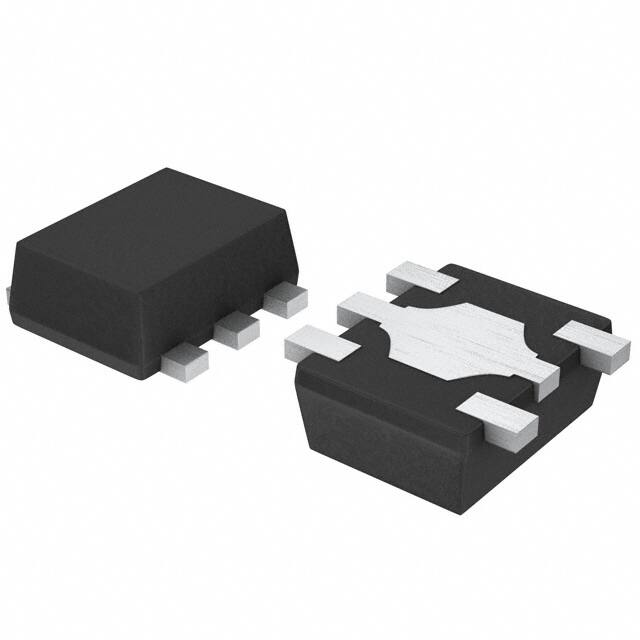

BD2270HFV采用紧凑型HVSOF5封装（1.6 x 1.6 x 0.6 mm），与大电流应用的分立解决方案相比，减少了元件数量。因此，表面贴装面积减少了35％，使该器件成为所有类型便携式设备的理想选择。
向AEN端子提供高信号可以释放内部电荷泵的负载。此外，将电容器连接到栅极端子可减轻由于大容性负载引起的浪涌电流，从而实现平滑的NMOSFET启动。
BD2270HFV MOSFET控制IC特性
支持高达NMOSFET VDMAX的Vcc。
内置软启动电路
低压NMOSFET驱动器
兼容电源启动顺序控制
配有输出放电引脚（VMAX.≤6V）
BD2270HFV MOSFET控制IC应用
台式电脑
笔记本电脑
PC板
汽车音响系统
汽车导航系统
便携音频播放器
高清录像机
数码相机
手机
掌上电脑
单段电视
便携式导航设备
电子词典
CD / DVD驱动器
便携式游戏设备
玩具
IC录音机
USB集线器
摄像头
无线LAN路由器
投影机
便携式终端
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BD2270HFV-TR | 栅极驱动-电源管理 | IC GATE DRVR HIGH-SIDE HVSOF5 | ￥3.53160 | 在线订购 |
