STM65xx智能复位IC
意法半导体的双按钮智能复位Ic（STM65xx Smart Reset ICs），适用于手动复位应用
发布时间：2018-06-14
意法半导体的 STM65xx系列Smart Resets™由低功耗微处理器复位电路组成，旨在为单或双智能复位输入提供延长的输入延迟时间。当满足有效的智能复位输入条件（组合按钮按下）和设置时间延迟时，将置位复位，目的是确保安全复位并消除对专用复位按钮的需要。在典型应用中，智能复位输入连接到中断线，以允许控制中断和硬复位功能。短按向微控制器发送中断，推迟时间超过设置时间导致硬复位。
STM65xx智能复位IC特性
两个智能复位按钮输入，可调延迟
可编程复位设置延迟（最长15秒）：
2态逻辑（STM6520）
三态逻辑（STM6513，STM6503，STM6504）
外部电容（STM6505，STM6510，STM6522）
低电源电流（典型值3μA）
工厂编程的阈值监控Vcc（STM6520和STM6522除外）
上电复位（STM6520和STM6522除外）
单或双复位输出（推挽式或漏极开路）
固定或可编程复位脉冲持续时间（STM6520除外）

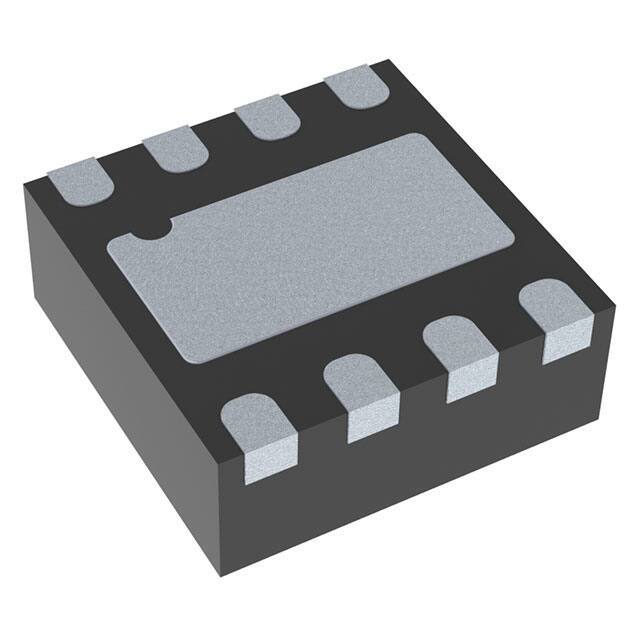

TDFN-8封装：2 x 2 x 0.75 mm，0.5 mm间距
工作温度-40°C至85°C
STM65xx智能复位IC应用
任何手动重置的应用程序
便携式（消费，工业，电信，医疗保健）
白色家电
机顶盒
报警系统
全球定位系统
便携媒体播放器
智能手机和PDA
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | STM6522AAAADG6F | 电源监控及复位-电源管理 | IC SMART RESET DUAL PB 8TDFN | ￥4.96756 | 在线订购 |
 | | STM6505WCABDG6F | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL 8TDFN | ￥6.32723 | 在线订购 |
| | STM6513SEIEDG6F | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL 8TDFN | ￥5.63131 | 在线订购 |
| | STM6503VEAADG6F | 电源监控及复位-电源管理 | IC DUAL SMART RESET 8TDFN | ￥6.32723 | 在线订购 |
| | STM6505RCABDG6F | 电源监控及复位-电源管理 | IC SMART RESET DUAL PB 8TDFN | ￥15.22584 | 在线订购 |
 | | STM6505SCABDG6F | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL 8TDFN | ￥15.22584 | 在线订购 |
| | STM6510SCACDG6F | 电源监控及复位-电源管理 | IC SMART RESET DUAL PB 8TDFN | ￥5.54465 | 在线订购 |
 | | STM6513REIEDG6F | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL 8TDFN | ￥5.54465 | 在线订购 |
| | STM6520AQRRDG9F | 电源监控及复位-电源管理 | IC SUPERVISOR SMART RESET 8TDFN | ￥3.24000 | 在线订购 |
| | STM6513VEIEDG6F | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL 8TDFN | 在线订购 | |
| | STM6510WCACDG6F | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL 8TDFN | ￥6.00480 | 在线订购 |
