XCL201 / XCL202系列

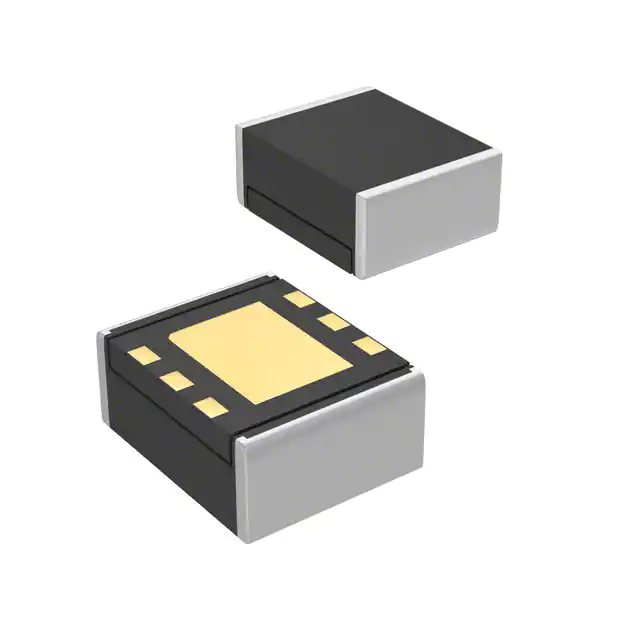

Torex Semiconductor的内置降压微型DC / DC转换器（XCL201/XCL202 Series）
发布时间：2018-06-14
Torex半导体公司XCL201 / XCL201系列是一款同步降压型微型DC / DC转换器，它将电感器和控制IC集成在一个小型封装中。仅使用两个外部连接的电容器配置输出电流为400 mA的稳定电源。工作电压范围为2.0 V至6.0 V.输出电压内部设置范围为0.8 V至4.0 V，增量为0.05 V.器件工作频率为1.2 MHz，包括0.42ΩP沟道驱动晶体管和0.52 ΩN沟道开关晶体管。至于工作模式，XCL202系列是自动PWM / PFM开关控制，可在整个负载范围内（从轻载到重载）实现快速响应，低纹波和高效率。该系列通过软启动功能提供短时启动，内部设置为0.25 ms（TYP）。该系列集成了CL自动放电功能，使存储在输出电容器CL上的电荷能够通过位于LX和VSS引脚之间的内部自动放电开关放电。当器件进入待机模式时，由于此功能，输出电压会快速返回到VSS电平。
XCL201 / XCL202系列特性
超小：2.5 mm×2.0 mm，h = 1.0 mm
输入电压：2.0 V - 6.0 V.
输出电压：0.8 V - 4.0 V（±2.0％）
高效率：92％（V IN = 4.2 V，V OUT = 3.3 V）
输出电流：400 mA
振荡频率：1.2 MHz（±15％）
最大占空比：100％
输出电容：低ESR陶瓷
限流电路：恒流和锁存
控制方法：
PWM（XCL201）
PWM / PFM自动（XCL202）
XCL201 / XCL202系列应用
手机，智能手机
蓝牙耳机
WiMAX PDA，MID，UMPC
便携式游戏机
数码相机，便携式摄像机
SSD（固态硬盘）
PND（便携式导航设备）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | XCL202B181BR-G | 电源模块-电源管理 | IC STEP DOWN DC/DC 1.8V CL2025 | 在线订购 | |
| | XCL202B331BR-G | 电源模块-电源管理 | IC STEP DOWN DC/DC 3.3V CL2025 | 在线订购 |
