XC6222系列LDO稳压器
700 mA，高速LDO稳压器（XC6222 Series LDO Regulator），具有Torex的反向电流保护功能
发布时间：2018-06-14
Torex 的 XC6222系列是一款高精度，低噪声，高纹波抑制，低压差和低功耗的高速CMOS稳压器。该系列包括电压基准，误差放大器，驱动晶体管，限流器，热保护电路，反向电流保护和相位补偿电路。CE功能通过向CE引脚输入低电平信号，使整个电路处于待机状态。在此待机模式下，输出电容（CL）的电荷将由内部自动放电开关放电，因此V OUT引脚将快速返回VSS级别。集成了过流保护和热保护电路。当输出电流达到电流限制水平或结温达到温度限制时，保护电路开始工作。通过反向电流保护功能，当V OUT电压高于V IN电压时，禁止反向电流流动。
XC6222系列LDO稳压器特性
最大输出电流：700 mA
压差：120 mV @I OUT = 300 mA（V OUT = 3.0 V）
工作电压范围：1.7 V - 6.0 V.
低功耗：100μA（V OUT = 3.0 V）
高纹波抑制：1 dB时为65 dB
工作温度：-40°C - 85°C
XC6222系列LDO稳压器应用
USB产品
CD / DVD / HDD驱动器
手机
便携式游戏机
相机模块
电子词典
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | XC6222B181MR-G | 线性稳压器/LDO-电源管理 | IC REG LDO 1.8V 0.7A SOT25 | ￥2.80999 | 在线订购 |
| | XC6222B331MR-G | 线性稳压器/LDO-电源管理 | IC REG LDO 3.3V 0.7A SOT25 | ￥6.26449 | 在线订购 |
 | | XC6222B281MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.8V 700MA SOT25 | ￥2.24795 | 在线订购 |
| | XC6222B121MR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.2V 700MA SOT25 | ￥2.80999 | 在线订购 |

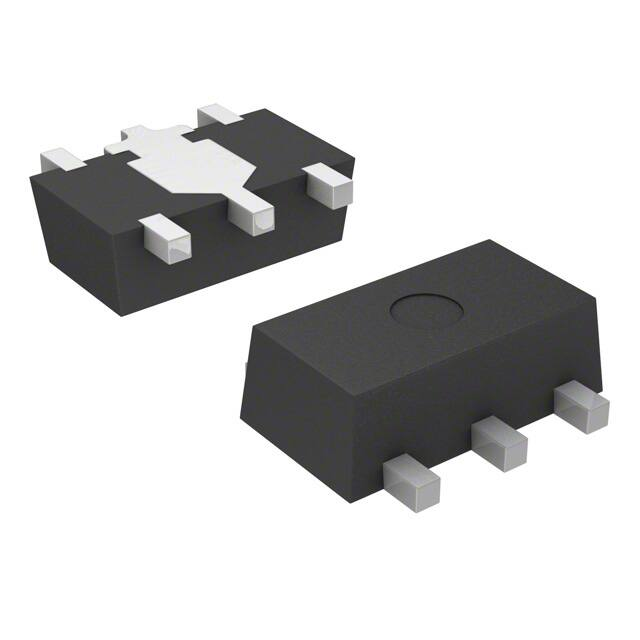

 | | XC6222B331PR-G | 线性稳压器/LDO-电源管理 | IC REG LDO 3.3V 0.7A SOT89-5 | ￥3.41280 | 在线订购 |
 | | XC6222B181PR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 700MA SOT89-5 | ￥10.74600 | 在线订购 |
