电流检测片式电阻器
Yageo 的高功率、低电阻电流检测片式电阻器（PE Series Current-Sensing Chip Resistors ）最大限度地降低了自加热和高温环境所引起的电阻变化
发布时间：2018-06-14
在高功率、电流检测应用中， Yageo 的低阻电流传感器 PE/PR 系列 （基于金属技术）所提供的低电阻温度系数 (TCR) 最大限度地减少了自加热和高温环境所引起的电阻变化。 热电动势 (EMF) 也是一个需要考虑的重要因素。 更低的 EMF 意味着最有可能适应恶劣条件。
采用锰铜合金 PE 系列专门针对低电动势（低于 µ0.03 uV/oC）进行了优化。 该系列开发时带有基材，可实现更好的散热效果和高至 300 mΩ 的更宽电阻范围。 金属板电流检测电阻器无多个切口，具有相当简单的结构。 它们具有低至 ±25 ppm/°C 的 TCR，5 W 高功率额定值、高频率性能和低至 0.5 mΩ 的电阻。
电流检测片式电阻器特性
EIA 0420 至 4527 外壳尺寸
0.5 mΩ 至 1 Ω 的低阻值，最大程度地降低了功率损耗
0.05 至 5 W 的高额定功率范围
±0.5% 紧公差，通过电压读数展示实际电流
低 TCR 可避免测量失真。 TCR 值范围为 ± 25 至 ±100 ppm/°C，适合金属型电流检测片式电阻器
电流检测片式电阻器应用
可编程电流源
电源
照明
医疗器械
通信设备
汽车电子
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

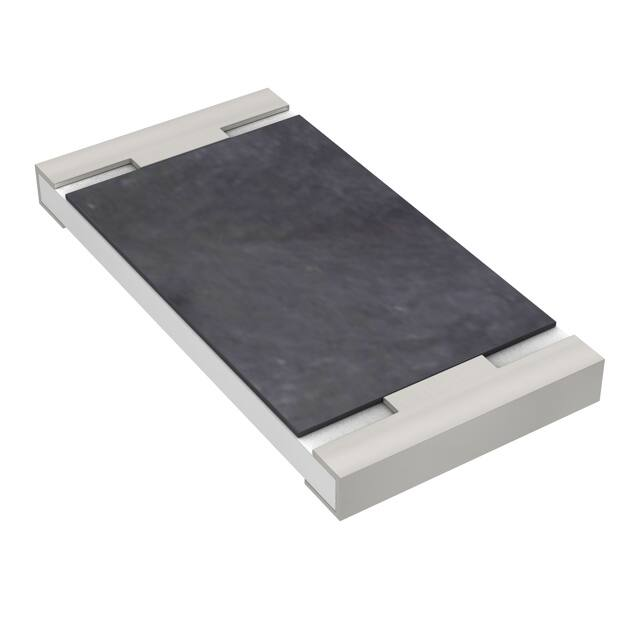

_tmb.jpg) | | PE2512FKE070R03L | 贴片电阻-电阻器 | 贴片电阻 2512 30MΩ ±1% 1W ±50ppm/℃ | ￥0.94738 | 在线订购 |
| | PE2512FKE070R04L | 贴片电阻-电阻器 | 贴片电阻 2512 40mΩ ±1% 1W ±50ppm/℃ | ￥0.84456 | 在线订购 |
| | PE2512FKE070R006L | 贴片电阻-电阻器 | 贴片电阻 2512 6mΩ ±1% 1W ±50ppm/℃ | ￥0.95688 | 在线订购 |
| | PE2512FKE070R007L | 贴片电阻-电阻器 | 贴片电阻 2512 7mΩ ±1% 1W ±50ppm/℃ | ￥6.22238 | 在线订购 |
 | | PE1206FKM470R02Z | 贴片电阻-电阻器 | 贴片电阻 1206 20mΩ ±1% 1W ±75ppm/℃ | ￥2.05430 | 在线订购 |
 | | PE2512FKE070R015L | 贴片电阻-电阻器 | 贴片电阻 2512 15MΩ 150mΩ ±1% 1W ±50ppm/℃ | ￥4.11310 | 在线订购 |
| | PE2512FKE070R008L | 贴片电阻-电阻器 | 贴片电阻 2512 8mΩ ±1% 1W ±50ppm/℃ | ￥0.91023 | 在线订购 |
| | PE2512FKE070R009L | 贴片电阻-电阻器 | 贴片电阻 2512 9mΩ ±1% 1W ±50ppm/℃ | ￥1.09047 | 在线订购 |
| | PE2512FKE070R02L | 贴片电阻-电阻器 | 贴片电阻 2512 20mΩ ±1% 1W ±50ppm/℃ | ￥2.70240 | 在线订购 |
 | | PE2512FKE070R033L | 贴片电阻-电阻器 | 贴片电阻 2512 33mΩ ±1% 1W ±50ppm/℃ | ￥4.11310 | 在线订购 |
