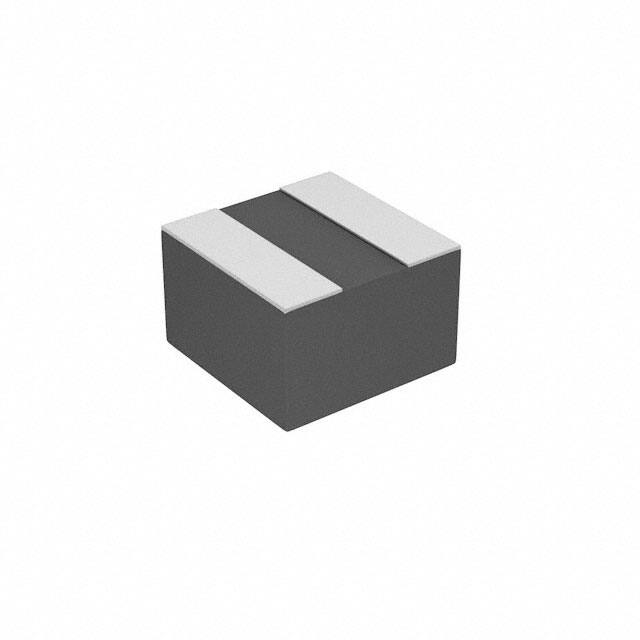

WE-MAPI 功率电感器
![WE-MAPI 功率电感器](http://file1.elecfans.com/web2/M00/91/23/wKgZomTekfWAXVysAABwIPKs2Tk41.jpeg)
Wurth 的 WE-MAPI 系列拥有全球市场上最小的金属合金功率电感器(WE-MAPI Power Inductors )
发布时间:2018-06-14
Wurth Electronics 的 WE-MAPI 系列拥有全球市场上最小的金属合金功率电感器,其体积仅 1.6 mm x 1.6 mm x 1.0 mm。 Wurth 的 WE-MAPI 电感器采用铁合金磁芯,能够在超紧凑设计中实现高额定电流。
WE-MAPI 的饱和电流是同样体积元件的四倍以上;因此 DCR 极低,能让高开关频率 DC/DC 转换器 (> 1 MHz) 实现最佳能效 。 由于外壳采用单件压制,因此不会发生干扰噪声。 WE-MAPI 电感器的其它特性包括低可闻噪声和低漏泄焊剂噪声,以及采用 -40°C 至 125°C 工业工作温度范围。
WE-MAPI 功率电感器特性
磁性铁合金允许高额定电流
设计紧凑
磁屏蔽
高电流能力,且能处理高瞬态电流尖峰
低可闻噪声和低漏泄通量噪声
工作温度:-40°C 至 125°C
WE-MAPI 功率电感器应用
用于高电流电源的 DC/DC 转换器
用于现场可编程门阵列 (FPGA) 的 DC/DC 转换器
POL 转换器
用于 PDA、数码相机之类设备的便携式电源
主板/显卡
电池供电型设备
无线通信设备
用于智能手机、平板电脑和其它移动设备的电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 74438313010 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 1UH 1.4A 159 MOHM SMD | ¥15.75522 | 在线订购 |
![]() | | 74438313012 | 固定电感器-电感器 | 1.2 µH 屏蔽 模制 电感器 1.3 A 174 毫欧最大 非标准 | ¥9.27397 | 在线订购 |
![]() | | 74438313015 | 固定电感器-电感器 | 固定电感器 Nonstandard 1.5µH ±30% 950mA 237mΩ 90MHz | ¥9.34946 | 在线订购 |
![]() | | 74438313022 | 固定电感器-电感器 | 74438313022 | ¥15.62695 | 在线订购 |
![]() | | 744383130033 | 固定电感器-电感器 | 固定电感器 Nonstandard 330nH ±30% 1.9A 84mΩ 215MHz | ¥9.32075 | 在线订购 |
![]() | | 744383130047 | 固定电感器-电感器 | 固定电感器 Nonstandard 470nH ±30% 1.7A 101mΩ 200MHz | ¥15.75522 | 在线订购 |
![]() | | 744383130056 | 固定电感器-电感器 | 固定电感器 Nonstandard 560nH ±30% 1.6A 113mΩ 150MHz | ¥9.32075 | 在线订购 |
![]() | | 744383130068 | 固定电感器-电感器 | 固定电感器 Nonstandard 680nH ±30% 1.5A 126mΩ 135MHz | ¥15.70685 | 在线订购 |
![]() | | 744383130082 | 固定电感器-电感器 | 固定电感器 Nonstandard 820nH ±30% 1.4A 144mΩ 115MHz | ¥9.27397 | 在线订购 |
