WR-FFC扁平柔性电缆
![WR-FFC扁平柔性电缆](http://file1.elecfans.com/web2/M00/91/27/wKgaomTekrWAT7e7AABDBbfQgiY01.jpeg)
Wurth Electronics的WR-FFC电缆(WR-FFC Flat Flexible Cables )具有极高的灵活性等级
发布时间:2018-06-14
Wurth Electronics的 WR-FFC 0.50和1.00 mm扁平柔性电缆已经开发出来,以满足各种要求的高度组合,例如在包括显示器在内的多种不同应用中的薄型,轻型,安全和可拆卸连接。这些电缆具有极高的灵活性等级。

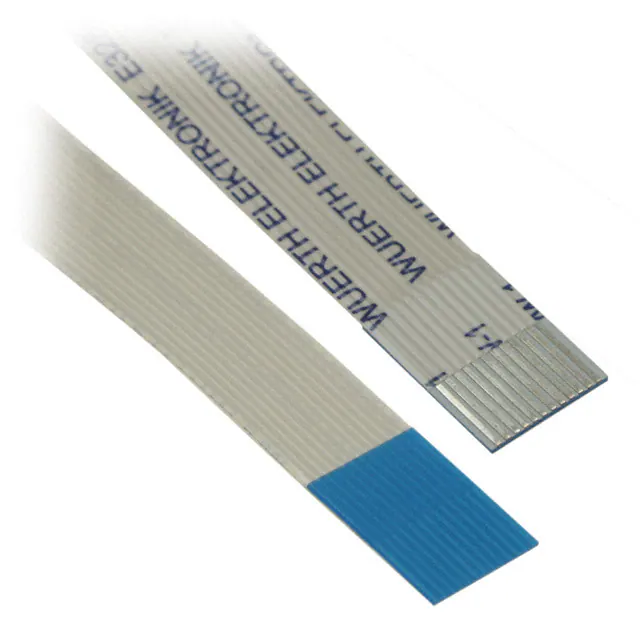

随着对电子设备中更高密度的需求的增加,使用扁平柔性电缆来减小尺寸,重量和组装成本已大大增加。WR-FFC系列有1型(同侧触点)和2型(对侧触点),标准长度为50 mm,100 mm,152 mm和200 mm; 触点额定值为1A,工作温度为30°C至105°C。
WR-FFC扁平柔性电缆特性
材料
额定电流:1 A.
导体电阻:<1.09Ω/ km
隔离电阻:500 VDC>1.000MΩ
工作电压:60 V(AC)
介电耐压:500 VAC / min
机械
磨损:超过10,000次
Tensil绝缘强度L:> 3.5kg /mm²
间距:1.00mm
拉出:> 20
绝缘子伸长率:60倍以上
Flexig测试:180°超过20次
环境
防潮性40℃,95%RH×96小时
工作温度:-30°C至105°C
UL / cULUS:E328849
符合性:无铅和RoHS
耐热性:105°C×95小时
材料
支撑胶带:PET(蓝色)
联系种植:锡
接触材料:铜
易燃性等级:UL Sub。758
绝缘:PET(白色)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

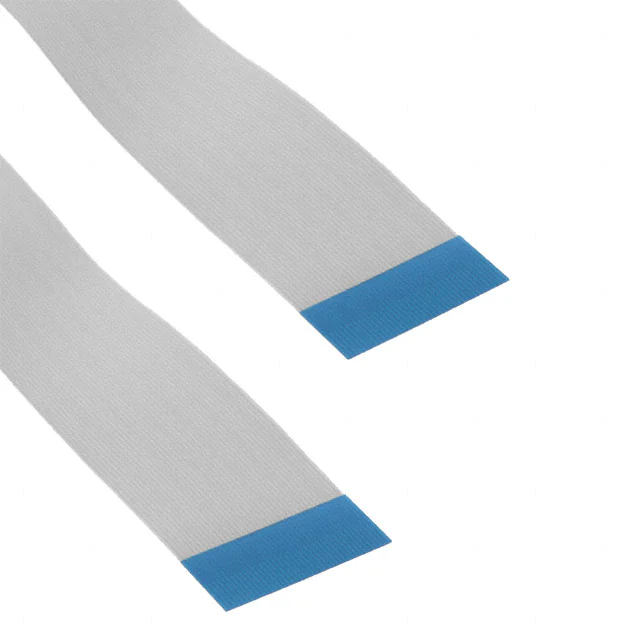

![]() | | 687640050002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 40P 50MM | 在线订购 | |
![]() | | 687650200002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 50P 200MM | 在线订购 | |

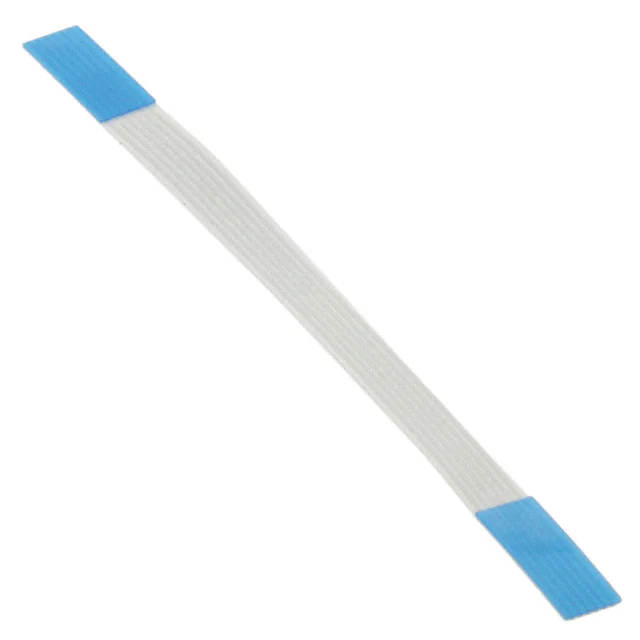

![]() | | 687608200002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 8P 200MM | 在线订购 | |
![]() | | 687640200002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 40P 200MM | 在线订购 | |

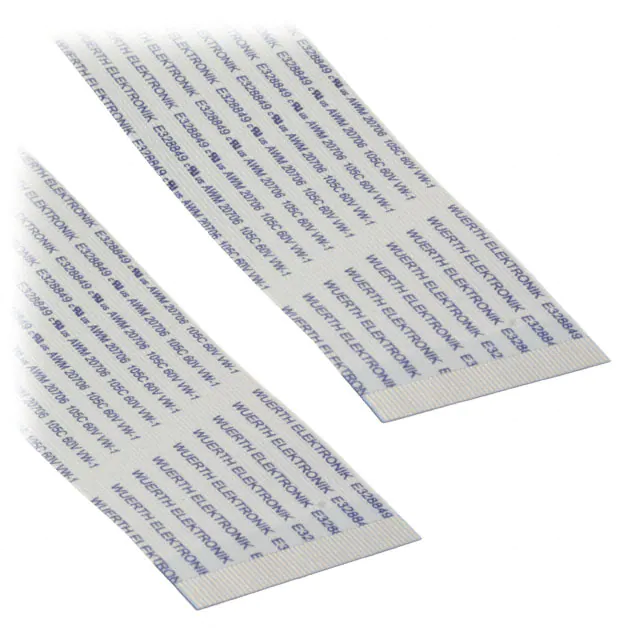

![]() | | 687740200002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 2 40P 200MM | 在线订购 | |
![]() | | 687650050002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 50P 50MM | 在线订购 | |
![]() | | 687616050002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 16P 50MM | 在线订购 | |

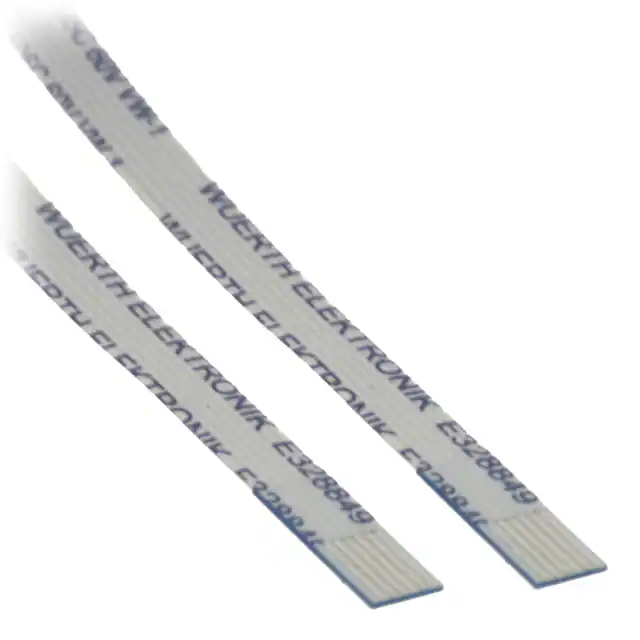

![]() | | 687606050002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 6P 50MM | 在线订购 | |

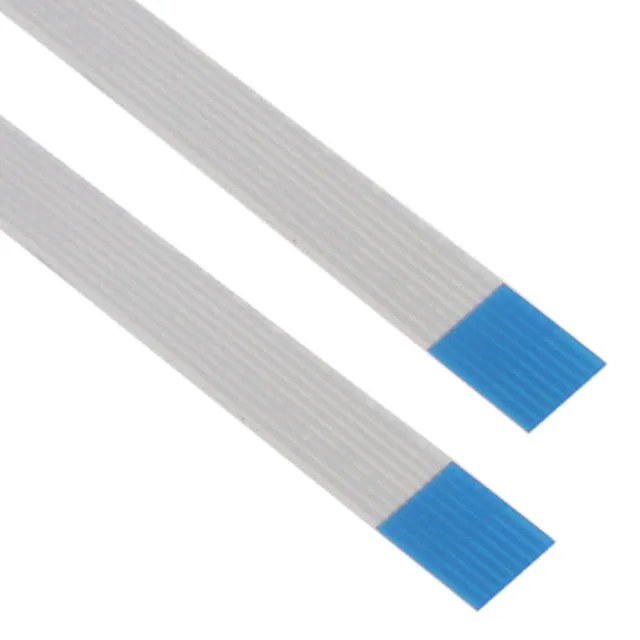

![]() | | 687612200002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 12P 200MM | 在线订购 | |
![]() | | 687606200002 | 线材/电缆-线缆及配套 | CABLE FFC .5MM TYPE 1 6P 200MM | 在线订购 |
