SP4020 和 SP4021 系列 TVS 二极管阵列
Littelfuse 的单通道 TVS 二极管阵列（SP4020 and SP4021 Series TVS Diode Arrays ）拥有更高的功率处理能力和更低的电容
发布时间：2018-06-14
Littelfuse SP4020 和 SP4021 系列 TVS 二极管阵列能够可靠地提供高达 30 A (SP4020) 和 25 A (SP4021) 的雷电浪涌电流保护，功率处理能力分别高达 750 W (SP4020) 和 600 W (SP4021)。 这一革命性设计达到了同类解决方案的 2 倍功率处理能力，低负载电容（典型值 2.5 pF）比竞争产品改善了 16%。 在既能保护电信接口和其它高速数据，又能确保信号完整性方面，这两个系列无疑是理想之选。
SP4020 和 SP4021 系列 TVS 二极管阵列特性
卓越的浪涌保护
峰值脉冲功率：750 W (SP4020)；600 W (SP4021)
雷电，IEC61000-4-5：30 A (SP4020)、25 (SP4021)
低电容：2.5 pF（典型值）
增强 ESD 能力
ESD，IEC61000-4-2，±30 kV 接触放电
低动态电阻
RDYN：0.7 Ω（SP4020 系列）
RDYN：0.52 Ω（SP4021 系列）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

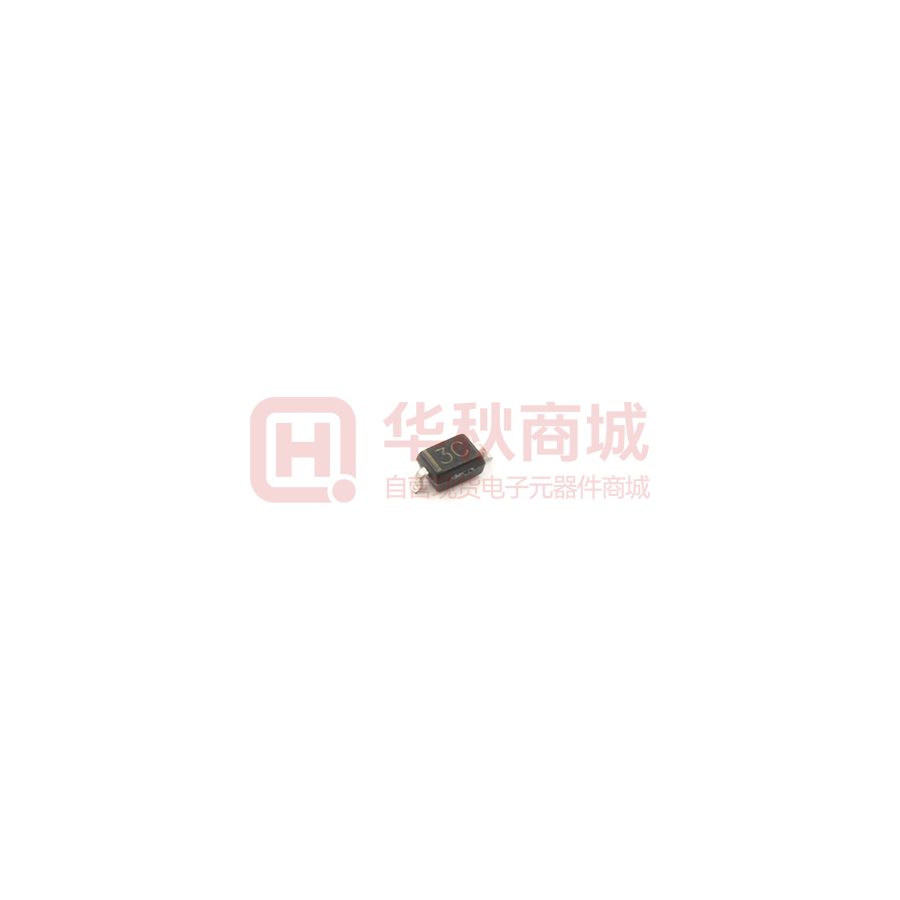

 | | SP4021-01FTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS 二极管 5V 19.6V SOD323 | ￥0.62550 | 在线订购 |
| | SP4020-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=3.3V VBR(Min)=3.5V VC=21.8V IPP=30A Ppp=750W SOD323-2 | ￥0.45080 | 在线订购 |
 | | SP4020-01FTG-C | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=3.3V VBR(Min)=3.5V VC=21.8V IPP=30A Ppp=750W SOD323-2 | ￥0.71676 | 在线订购 |
 | | SP4021-01FTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5VWM 19.6VC SOD323 | ￥0.60221 | 在线订购 |
