PLEDxUx 系列单向 LED 开路保护器
Littelfuse 的单向 LED 开路保护器（PLEDxUx Unidirectional Series Open LED Protectors）提供电池/电源反极性保护
发布时间：2018-06-14
PLEDxUx 系列单向 LED 开路保护器能在灯串中的某个 LED 发生开路故障时提供一条开关式电子分流路径。 串联灯串中的每个 LED 并联一个 PLED 保护器。 如果一个 LED 发生开路发生故障，与其连接的 PLED 将导通，以承载本应流过故障 LED 的电流，从而使灯串中的其余 LED 继续工作。 LED 不能承受反极性电压；PLEDxUX 系列可提供电池/电源反极性保护，让 LED 更可靠。
PLEDxUx 系列单向 LED 开路保护器特性
针对开路 LED 的电子分流/旁路
电池/电源反极性保护
快速开关
小基底面、DO-214AA 或 QFN 封装
电源重启后自动复位
符合 RoHS 规范
PLEDxUx 系列单向 LED 开路保护器应用
即使某个 LED 出现开路故障，LED 灯串也能继续工作
防止电池/电源极性意外反向，否则反极性电压将损坏 LED
可使 PWM 频率高达 10 kHz
让布局更加灵活；散热性能最高，使其成为高密度电路板的绝佳之选
维护少，可靠性高
环保型产品
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

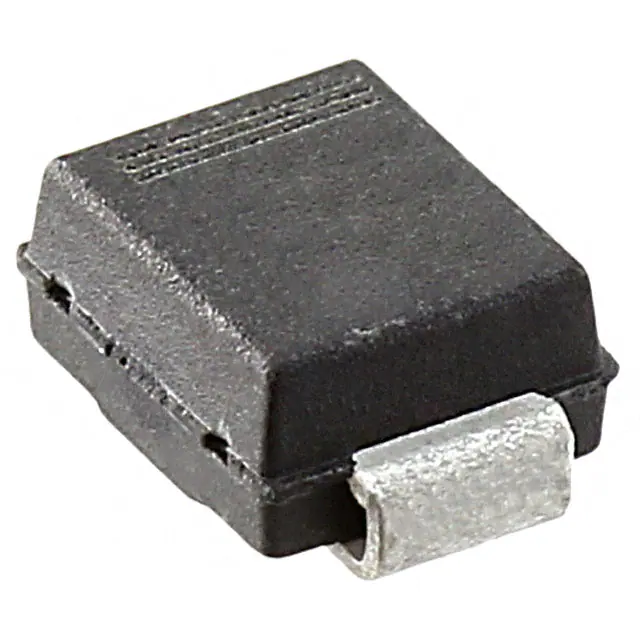

%202%20Leads_tmb.jpg) | | PLED9US | 照明保护-过压过流保护器件 | LED PROTECTOR UNI 9V DO214 2L | ￥2.46287 | 在线订购 |
 | | PLED18US | 照明保护-过压过流保护器件 | LED PROTECTOR UNI 18V DO214 2L | ￥2.46287 | 在线订购 |
| | PLED13US | 照明保护-过压过流保护器件 | LED PROTECTOR UNI 13V DO214 2L | ￥2.46287 | 在线订购 |

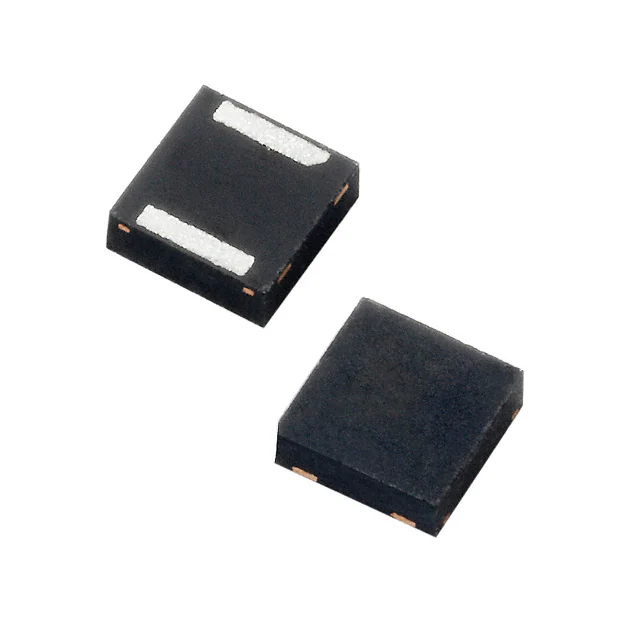

 | | PLED6UQ12 | 照明保护-过压过流保护器件 | LED PROTECTOR UNI 6V QFN 3X3 2L | ￥9.87424 | 在线订购 |
 | | PLED18UQ12 | 照明保护-过压过流保护器件 | LEDPROTECTORUNI18VQFN3X32L | ￥2.88106 | 在线订购 |
| | PLED13UQ12 | 照明保护-过压过流保护器件 | LED PROTECTOR UNI 13V QFN 3X3 2L | ￥2.88106 | 在线订购 |
| | PLED9UQ12 | 照明保护-过压过流保护器件 | LEDPROTECTORUNI9VQFN3X32L | ￥9.87424 | 在线订购 |
 | | PLED6US | 照明保护-过压过流保护器件 | LED PROTECTOR UNI 6V DO214 2L | 在线订购 |
