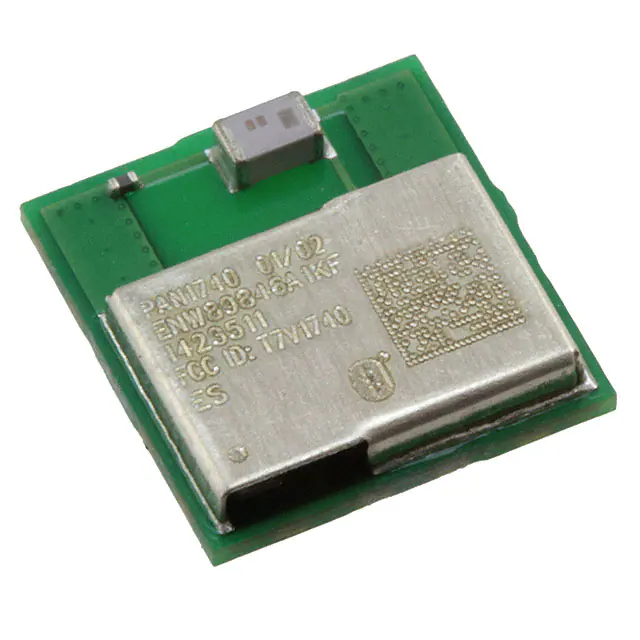

PAN1740 低功耗蓝牙® 4.0 模块
Panasonic 的 PAN1740 （PAN1740 Bluetooth® Low-Energy 4.0 Module ）具有更小的外形尺寸，大大降低了功耗，且提供嵌入式软件堆栈
发布时间：2018-06-14
PAN1740 是 Panasonic 推出的新一代低功耗蓝牙模块，具有更小的外形尺寸，大大降低了功耗，且提供嵌入式软件堆栈。 这款片上单模智能蓝牙系统模块针对低功耗、小尺寸和系统成本低的产品进行了优化。 该器件减少了外部元件数和开发工作量，并能加速产品面市。
该器件采用较小的 9 mm x 9.5 mm x 1.8 mm SMD 封装，带有屏蔽外壳和片式天线。 接收和发射功耗仅 4.9mA，因此可以使用纽扣电池，并将现有应用所需的电池容量和成本至少降低 50%。 这款器件已通过蓝牙 4.0 标准的鉴定。 FCC、IC 和 CE 认证正在进行中。
PAN1740 模块附带一个完整的软件开发平台，包括符合要求的片上智能蓝牙系统。 标配针对消费者健康、运动、健身、安防和门禁应用的多种蓝牙协议，同时也可根据需要开发和添加更多客户协议。

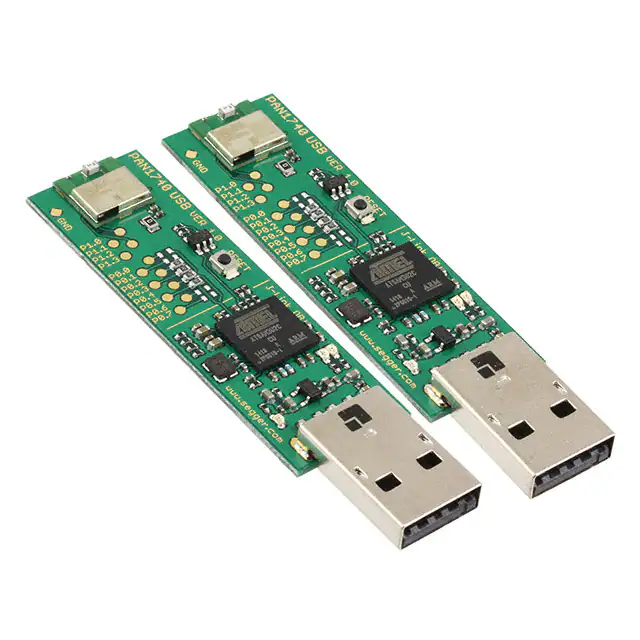

Panasonic 的 EVAL_PAN1740EMK 实验套件 非常适用于希望总体控制软件开发，并能监视应用功耗的软件开发人员。 该套件包括 Dialog Pro 母板和三个 PAN1740 子板。 该套件对于所有模块的 Gpio 和集成的 SEGGER 芯片提供完整的调试能力。 专用板载电路再加上 Dialog 的 SmartSnippets™，允许对应用功耗进行分析和微调，以充分发挥 PAN1740 的特性。
PAN1740 低功耗蓝牙® 4.0 模块特性
片上单模式智能蓝牙系统
ARM CORTEX-M0 CPU
小型 9 mm x 9.5 mm x 1.8 mm SMD 封装，带天线
包括 16 MHz 和 32.768 kHz 晶体
温度范围：-40ºC 至 +85ºC
功耗：4.9mA 接收和发射
链路预算：93dBm（接收灵敏度 -93dBm，发射灵敏度 0 dBm）
接口：GPIO、UART、SPI、I2C 和 3 轴 QD、ADC
支持：
Dialog 的 Keil 编译器项目
“连接管理器”
"智能片段"，包括功率分析器
OTP 编程
串行闪存
PAN1740 低功耗蓝牙® 4.0 模块应用
可穿戴设备
卫生保健、医疗诊断系统
运动和休闲设备
手机电话配件
工业测量和诊断
功耗是关键因素的设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ENW-89846A1KF | RF其它IC和模块-射频器件 | RF TXRX MOD BLUETOOTH CHIP ANT | ￥91.32935 | 在线订购 |
 | | ENW89846AYKF | RF其它IC和模块-射频器件 | EVAL KIT FOR PAN1740 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ENW89846AVKF | RF其它IC和模块-射频器件 | PAN1740 EXPERIMENTER KIT | 在线订购 | |

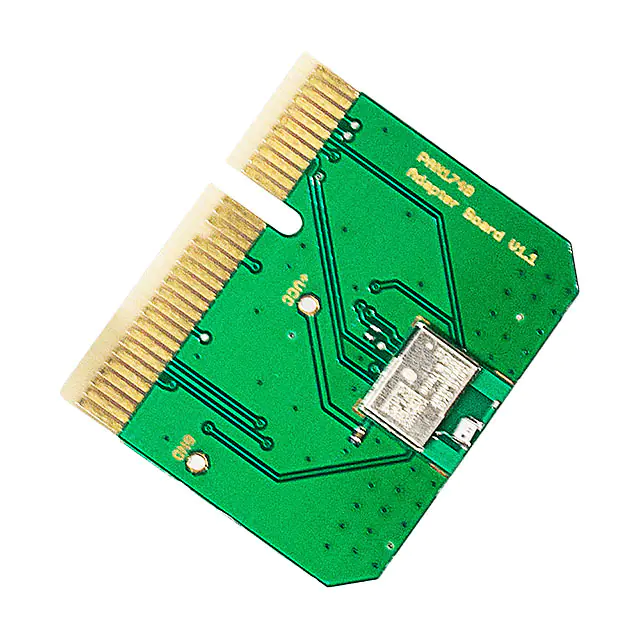

 | | ENW89846AWKF | RF其它IC和模块-射频器件 | PAN1740 DAUGHTER BOARD | 在线订购 |
