WE-MAPI 微型高电流电感器
![WE-MAPI 微型高电流电感器](http://file1.elecfans.com/web2/M00/91/23/wKgZomTekfWAXVysAABwIPKs2Tk41.jpeg)
来自 Würth Electronics 的体积最小的大电流电感器系列(WE-MAPI Miniature High-Current Inductors)
发布时间:2018-06-14
Würth Electronics 推出体积最小的全新 WE-MAPI 大电流电感器系列。MAPI 器件的体积仅为 2.5 x 2.0 x 0.6 mm,是市场上最小的金属合金电感器。此外,Würth Electronics 还生产该系列的大尺寸版本,具体规格为 3.0 x 3.0 mm。该系列产品的磁芯材料为铁合金,有助于实现大电流紧凑型设计。WE-MAPI 系列专为低 DCR 和高饱和电流而设计,从而在高开关频率 DC/DC 转换器中实现最佳性能 (>1 MHz)。作为 EMC 领域的专家,Würth Electronics 设计的零件具有低噪声、低漏泄通量噪声特性。WE-MAPI 器件的布局和额定参数设计针对工业环境,因此适用于工业工作温度范围 -40°C 至 +125°C。这些器件具有坚固耐用的设计,带有大焊盘。
WE-MAPI 设计用于手持设备或其它小型应用中各种各样的高频率器件,如用于 FPGA 的 DC/DC 转换器、POL 转换器以及 DC/DC 转换器。
WE-MAPI 微型高电流电感器应用
用于大电流电源的 DC/DC 转换器
DC/DC 转换器 - 用于现场可编程门阵列 (FPGA)
智能手机、平板电脑和其它移动设备电源
用于如 PDA 和数码相机之类设备的便携式电源
POL 转换器
主板/显卡
电池供电型设备
无线通信设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

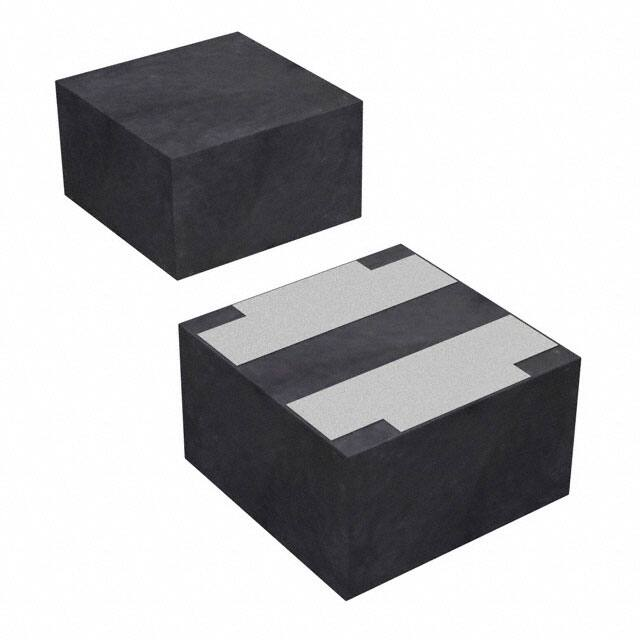

![]() | | 74438323047 | 固定电感器-电感器 | FIXED IND 4.7UH 940MA 388 MOHM | ¥6.68927 | 在线订购 |

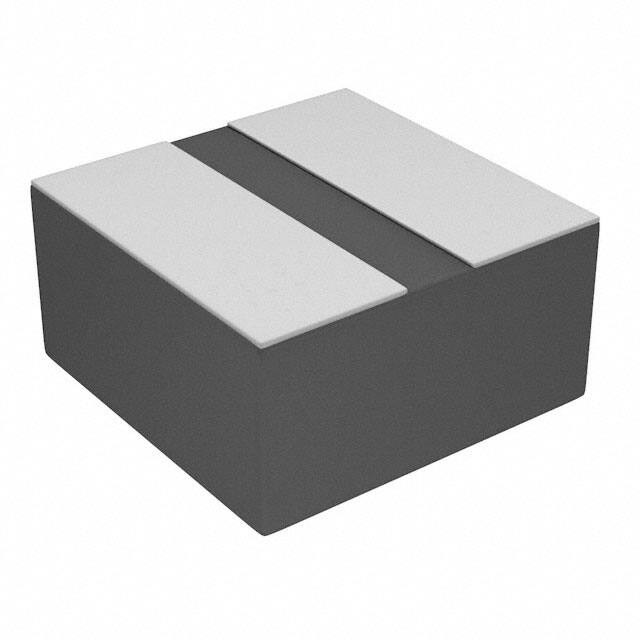

![]() | | 74438336022 | 固定电感器-电感器 | 固定电感器 SMD-2 2.2µH ±20% 2.4A 80mΩ 42MHz | 在线订购 | |

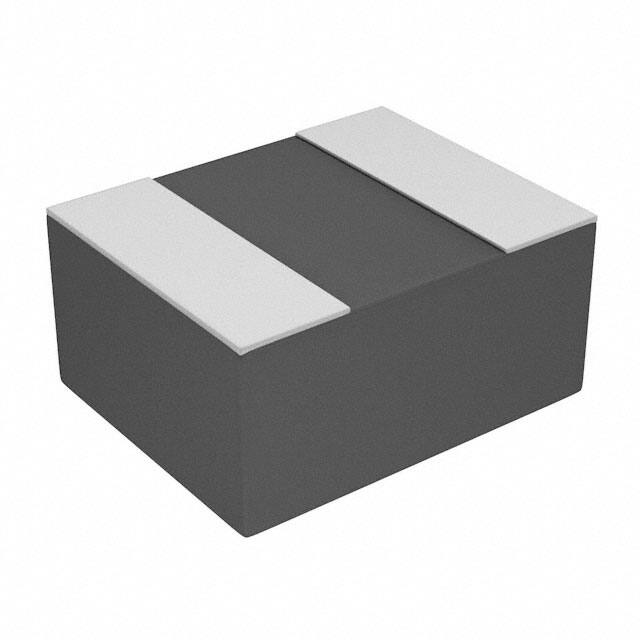

![]() | | 74438356022 | 功率电感-电感器 | 功率电感 2.2µH ±20% 4020 2.10mm 4.10 x 4.10mm 35mΩ 4.7A | ¥16.37896 | 在线订购 |

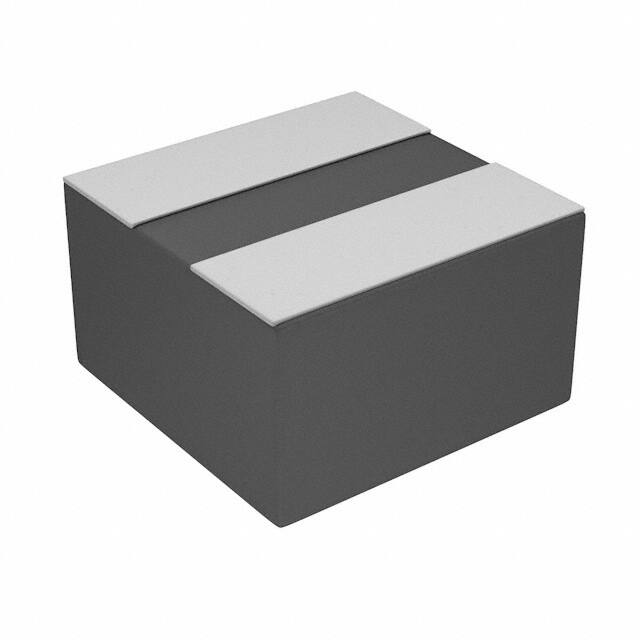

![]() | | 74438323068 | 固定电感器-电感器 | 固定电感器 1008 6.8µH ±20% 850mA 648mΩ 30MHz | ¥6.68927 | 在线订购 |

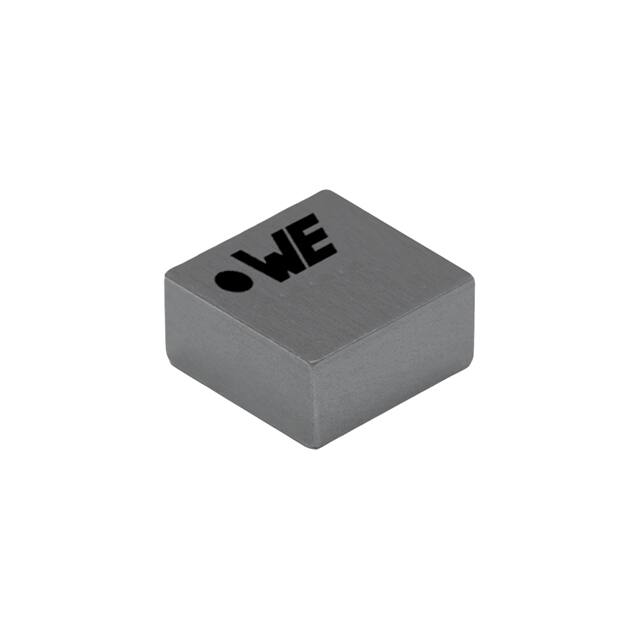

![]() | | 74438335100 | 固定电感器-电感器 | FIXED IND 10UH 850MA 513MOHM SMD | ¥10.10243 | 在线订购 |

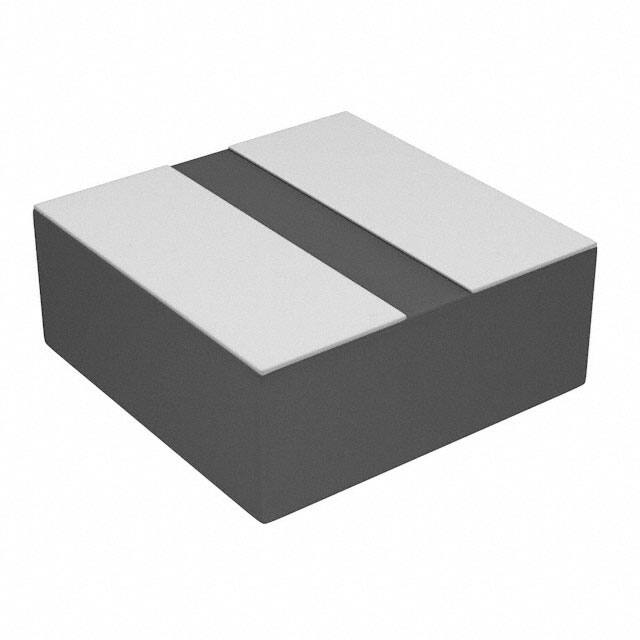

![]() | | 74438324033 | 固定电感器-电感器 | 3.3µH Shielded Molded Inductor 1.3A 260 mOhm Max 1008 (2520 Metric) | ¥8.00501 | 在线订购 |
![]() | | 74438335330 | 固定电感器-电感器 | 33µH Shielded Molded Inductor 500mA 1.33 Ohm Max 1212 (3030 Metric) | ¥14.17649 | 在线订购 |
![]() | | 74438357022 | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 5.2A 26mΩ 35MHz | ¥10.35639 | 在线订购 |
![]() | | 74438323033 | 固定电感器-电感器 | FIXEDIND3.3UH1.25A264MOHM | ¥6.68927 | 在线订购 |
![]() | | 744383340033 | 固定电感器-电感器 | FIXED IND 330NH 4.8A 22.8 MOHM | ¥7.35134 | 在线订购 |
![]() | | 744383240068 | 固定电感器-电感器 | 680 nH 屏蔽 模制 电感器 3.2 A 59 毫欧最大 1008(2520 公制) | 在线订购 | |
![]() | | 74438324015 | 固定电感器-电感器 | 74438324015 | ¥10.68460 | 在线订购 |
![]() | | 74438324022 | 固定电感器-电感器 | FIXED IND 2.2UH 1.6A 141 MOHM | ¥8.00501 | 在线订购 |
![]() | | 744383240056 | 固定电感器-电感器 | 固定电感器 1008 560nH ±20% 3.3A 49mΩ 120MHz | ¥8.00501 | 在线订购 |
![]() | | 74438324012 | 固定电感器-电感器 | FIXEDIND1.2UH2.4A80MOHMSMD | ¥8.00501 | 在线订购 |
![]() | | 74438324056 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 5.6UH 950MA 465 MOHM | ¥8.00501 | 在线订购 |
![]() | | 74438324082 | 固定电感器-电感器 | 固定电感器 1008 8.2µH ±20% 800mA 720mΩ 25MHz | ¥12.72886 | 在线订购 |
![]() | | 744383430068 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 680NH 2A 84 MOHM SMD | ¥8.00501 | 在线订购 |
![]() | | 74438333047 | 固定电感器-电感器 | 固定电感器 1212 4.7µH ±20% 900mA 409mΩ 35MHz | ¥7.35134 | 在线订购 |
![]() | | 74438323100 | 固定电感器-电感器 | 固定电感器 1008 10µH ±20% 600mA 843mΩ 25MHz | ¥10.10243 | 在线订购 |
