ATAVRXPLAIN 评估和演示套件
Microchip 用于 ATxmega128A1 的简单易用型评估和演示套件(ATAVRXPLAIN Evaluation and Demonstration Kit )
发布时间:2018-06-14

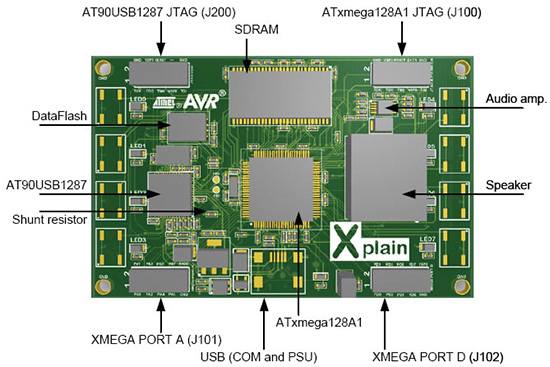

Microchip 的 Xplain 是一款用于 ATxmega128A1 的简单易用型评估和演示套件,为评估该器件的高精确模拟功能提供了完整的硬件。 其 ADC 可用来读取温度传感器和电位计,而 DAC 则可用来在单声道扬声器上产生声音。 Xplain 还展示了连接外部存储器的方式;套件带有连接到 ATxmega128A1 的 8 MB SDRAM 和 8 MB 数据闪存。 提供八个按钮和 8 个 LED 供用户进行交互操作。 USB 接口是 ATxmega128A1 和 USB COM 端口之间的通信网关。
ATAVRXPLAIN 评估和演示套件特性
ATxmega128A1 微控制器
外部存储器
8 MB SDRAM
8 MB 串行数据闪存
AT90USB1287
通信网关
用于 Microchip® AVR® XMEGA™ 的编程器
模拟输入(至 ADC)
温度传感器
电位计
模拟输出电压(从 DAC)
通过音频放大器的单声道扬声器
数字 IO
通过网关的 USB UART 通信
8 个微动开关按钮
8 个 LED
8 个备用模拟引脚
8 个备用数字引脚
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ATAVRXPLAIN | MCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | ATxmega128A1 XMEGA-A1 Xplained AVR® ATxmega MCU 16-Bit AVR Embedded Evaluation Board | 在线订购 |
