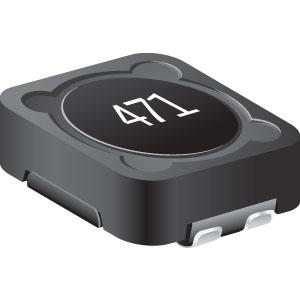

SRF0703/SRF1250/SRF1280 系列功率电感器
Bourns 的双绕组和磁屏蔽封装电感元件(SRF0703/SRF1250/SRF1280 Series Power Inductors)
发布时间:2018-06-14
Bourns 的 SRF0703、SRF1260 和 SRF1280 系列双绕组屏蔽式功率电感器采用双绕组和磁屏蔽封装。 独特的双绕组使得这些产品能很好地适应各种电源应用。 将两个电感器内置在一个封装中,尤其适用于 SEPIC(单端初级电感转换器)。 单封装占据板空间更少,且成本低于两个独立电感器。
通过外部接线,双绕组电感器可配置成并联或者串联形式,以获得多种不同的额定电流和额定电感。 这些电感器拥有高耦合系数,这一特性也非常适用于 1:1 电源变压器和共模扼流圈的噪声滤波应用。 这些电感器的磁屏蔽功能可将辐射降至最低水平,以适应低噪声环境至关重要的应用。 此外,Bourns SRF0703、SRF1260 和 SRF1280 型电感器具有低 DC 电阻和高载流能力,因此非常适用于各种不同应用的拓扑结构,包括 DC/DC 转换器、移动电子设备、计算机、数据存储和消费类电子设备。
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SRF0703-220M | 功率电感-电感器 | 功率电感 22µH ±20% IND_7.6X7.6MM_SM 3.60mm 7.60 x 7.60mm 150mΩ 1.62A - | ¥7.54068 | 在线订购 | |
| SRF0703-102M | 信号变压器-电感器 | INDUCT ARRAY 2 COIL 1MH SMD | ¥4.08240 | 在线订购 | |
| SRF0703-151M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 3.63Ω | ¥3.76408 | 在线订购 | |
| SRF0703-100M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 342mΩ | ¥5.52960 | 在线订购 | |
| SRF0703-221M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 5.5Ω | ¥3.54240 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SRF1260-101M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 656mΩ | ¥8.67240 | 在线订购 | |
| SRF1260-330M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 256mΩ | 在线订购 | ||
| SRF1260-6R8Y | 信号变压器-电感器 | 去耦电感 Nonstandard ±30% 67.2mΩ | ¥5.85000 | 在线订购 | |
| SRF1260-221M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 1.416Ω | ¥5.85000 | 在线订购 | |
| SRF1260-3R3Y | 信号变压器-电感器 | INDUCT ARRAY 2 COIL 3.3UH SMD | ¥5.43906 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SRF1280-220M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 192mΩ | ¥7.68034 | 在线订购 | |
| SRF1280-221M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 1.38Ω | ¥14.86322 | 在线订购 | |
| SRF1280-100M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 92.1mΩ | ¥7.68034 | 在线订购 | |
| SRF1280-330M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 265mΩ | ¥7.68034 | 在线订购 | |
| SRF1280-680M | 信号变压器-电感器 | 去耦电感 Nonstandard ±20% 469mΩ | ¥14.86322 | 在线订购 |
