MLX80104 LIN 开关/LIN IO 控制
Melexis 的 MLX80104 （MLX80104 LIN Switch/LIN IO-Control）是一款用于汽车应用中的开关或者类似 IO 控制/扩展器件的全集成 LIN 从设备
发布时间：2018-06-14
Melexis 的 MLX80104 是一款用于汽车应用中的开关或者类似 IO 控制/扩展器件的全集成 LIN 从设备。 根据 LIN 2.x 以及 SAE J2602 标准，该产品适合总线系统。 所有必需的元件都整合在单一硅芯片上。 MLX80104 包括一个微处理器、稳压器、LIN 物理层、LIN 协议驱动器、ADC、PWM 以及高电压 IO。
该器件将物理层 LIN 收发器与 LIN 协议控制器相结合，并具有易于配置的开关输入和 PWM 输出，可让设计人员在短时间内即可开发出用于 LIN 总线系统的简单、强大、廉价的开关从节点。
MLX80104 LIN 开关/LIN IO 控制特性
应用控制器
内部 12 MHz RC 振荡器
16 位 MULAN MCU，带 16 kB ROM、512 字节 RAM、 和具有 ECC 的 192 字节 EEPROM
符合 LIN 2.x 和 SAE J2602 规范的 LIN 总线协议控制器
波特率高达 19.2 kBaud
帧处理
低应用中断负载
符合 LIN 2.x 和 SAE J2602 规范的 LIN 收发器
最佳 EME 特征的压摆率控制
高电磁干扰抗扰度
稳压器
休眠模式典型 25 µA 低待机电流消耗
过热关断，45 V 负载突降保护
其它特性
−40°C 至 125°C 的汽车温度范围
小型 MLF 5 x 5 28 引脚封装
IO 配置
18 路完全可配置、高电流/高电压输入/输出 (7 mA/26.5 V)
接地偏移容差 IO
所有 IO 可配置的上拉或下拉特性
八个 PWM 输出（8 位，80 h z 至 30 kHz)
10 个 10 位 ADC 通道
8 个具中断功能的输入
可配置唤醒源（LIN，IO，ADC）
经由双极晶体管的外部低压负载恒流输出 (2 mA)
IO 完全可诊断
集成窗口看门狗，以及其它独立模拟看门狗
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

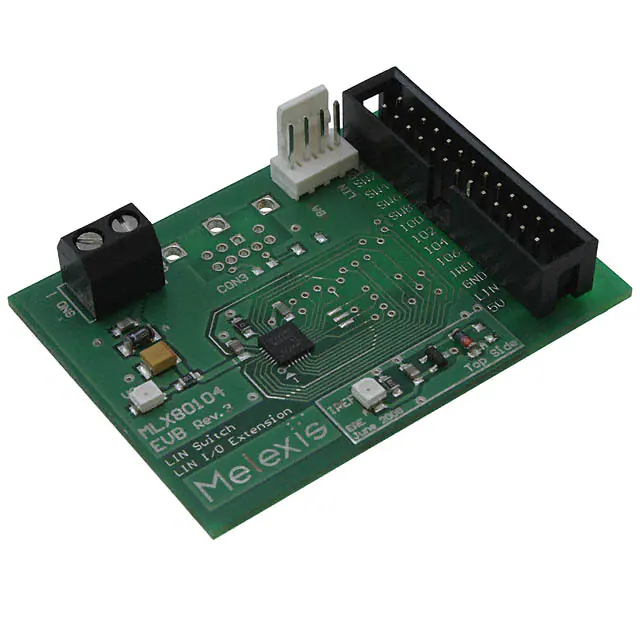

 | | EVB80104-A1 | 开发板/评估板/验证板（废弃） | MLX80104 - Interface, LIN Evaluation Board | 在线订购 |
