LTC3890 / LTC3890-1双输出同步控制器
凌力尔特公司的LTC3890 / LTC3890-1（LTC3890 / LTC3890-1 Dual Output Synchronous Controllers）适用于汽车，重型设备，工业控制，机器人和电信应用
发布时间：2018-06-14
凌力尔特公司的 LTC3890和LTC3890-1是高电压，双输出同步降压DC / DC控制器，当一个输出有效时仅吸收50μA电流，当两个输出均使能时仅吸收60μA。两个输出均关闭后，LTC3890和LTC3890-1仅消耗14μA电流。
4 V至60 V输入电源范围旨在防止高压瞬变，在汽车冷启动期间继续运行，并涵盖广泛的输入源和电池化学成分。每个输出可设置为0.8 V至24 V，输出电流高达20 A，效率高达95％，非常适合12 V或24 V汽车，重型设备，工业控制，机器人和电信应用。
LTC3890和LTC3890-1具有功能强大的1.1Ω片内MOSFET栅极驱动器。它们以50 kHz至900 kHz的可选固定频率工作，并可通过其锁相环（PLL）与75 kHz至850 kHz的外部时钟同步。输出电流检测是通过测量输出电感（DCR）上的压降以实现最高效率或使用可选的检测电阻来实现的。电流折返限制了过载条件下的MOSFET散热。
LTC3890 / LTC3890-1双输出同步控制器特性
宽输入电压范围：4 V至60 V.
50μA静态电流，一个输出有效，60μA，两个输出均有效
14μA关断电流
宽输出电压范围：0.8 V至24 V.
同步整流效率高达95％
DCR或R 感测电 流感
可选择低纹波脉冲模式操作，脉冲跳跃或连续操作
可选固定工作频率，从50 kHz到900 kHz
PLL的可同步工作频率为75 kHz至850 kHz
电流模式控制，用于快速瞬态响应和简单的垂直补偿
可调软启动
±40°C至+ 125°C时±1％的电压基准精度
输出过压和过流折返保护
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

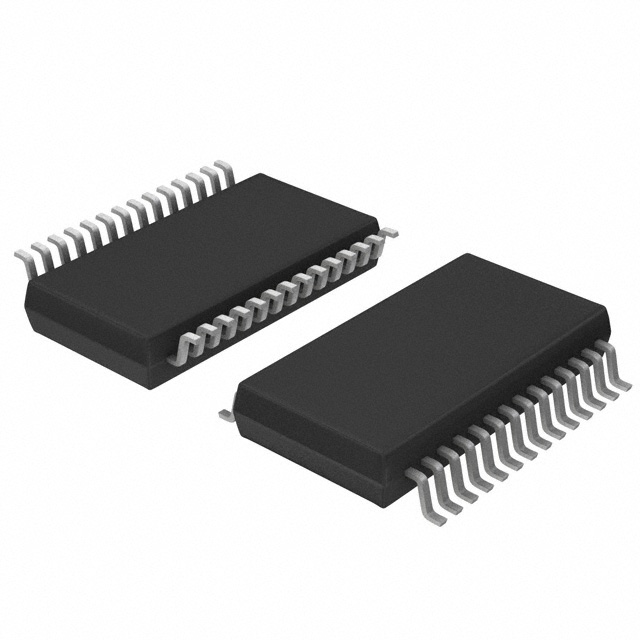

 | | LTC3890EGN-1#PBF | DC-DC电源芯片-电源管理 | IC REG CTRLR BUCK 28SSOP | 在线订购 | |
 | | LTC3890EUH#PBF | DC-DC电源芯片-电源管理 | IC REG CTRLR BUCK/SEPIC 32QFN | 在线订购 |
