LTC3865 双通道同步控制器
可通过引脚选择输出的 Linear Technology 双通道、双相、同步 DC/DC 控制器（LTC3865 Dual Synchronous Controllers）
发布时间：2018-06-14
Linear Technology 的 LTC3865 和 LTC3865-1 是高性能、双通道、同步降压型 DC/DC 开关稳压器控制器，用于驱动全部 N 沟道同步功率 MOSFET 级。 恒频电流模式架构提供了高达 770kHz 的可锁相频率。 通过使两个控制器输出级异相工作，最大限度地降低了功率损失和噪声。
通过 OPTI-LOOP® 补偿功能，可在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。 每个控制器的独立跟踪/软起动引脚在启动期间可使输出电压沿斜坡上升。
折返电流限制短路期间的 MOSFET 热耗散。 MODE/PLLIN 引脚用于在 Burst Mode® 工作模式、脉冲跳跃模式或连续电感器电流模式之间进行选择。 可以通过引脚搭接或外部电阻器来精确地设置输出电压。
LTC3865 双通道同步控制器特性
双通道、 180° 定相控制器
双引脚 VID 输出电压的设置范围为 0.6V 至 5V
能效高达 95%
RSENSE 或 DCR 电流检测
可锁相固定频率：250kHz 至 770kHz
可调节限流
双通道、N 沟道 MOSFET 驱动同步
宽 VIN 范围：4.5 V 至 38 V
可调软起动电流斜坡上升或跟踪
具反向限流功能的输出过压 (OV) 保护
电源良好输出电压监视器

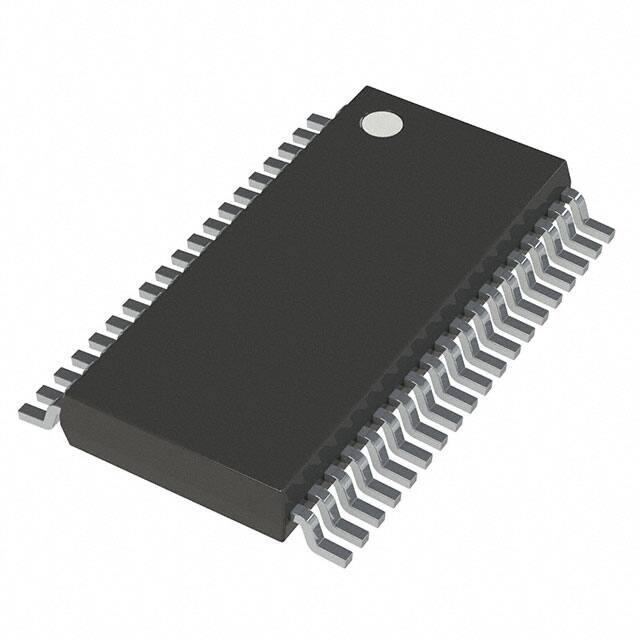

32 引脚 5mm x 5mm QFN 封装和 38 引脚 TSSOP 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC3865EUH-1#PBF | DC-DC电源芯片-电源管理 | IC REG CTRLR BUCK 32QFN | 在线订购 | |
 | | LTC3865EFE#PBF | DC-DC开关控制芯片-电源管理 | IC REG CTRLR BUCK 38TSSOP | 在线订购 | |
| | LTC3865EUH#PBF | DC-DC电源芯片-电源管理 | IC REG CTRLR BUCK 32QFN | 在线订购 |
