LT3070® 线性稳压器
Linear Technology 的 5 A、低噪声、可编程输出、85 mV 低压差线性稳压器（LT3070® Linear Regulator）
发布时间：2018-06-14
Linear Technology 的 LT3070 是一款低电压、UltraFast 瞬态响应线性稳压器。该器件提供高达 5A 的输出电流，其典型压差为 85mV。0.01µF 的基准旁路电容器将输出电压噪声降至 25µVRMS。LT3070 的高带宽允许使用低 ESR 陶瓷电容器，节省了大容量电容和成本。LT3070 的特性使之非常适合高性能 FPGA、微处理器或敏感型通信电源应用。
LT3070® 线性稳压器特性
输出电流：5A
压差电：85 mV（典型值）
数字可编程 VOUT：0.8 V 至 1.8 V
数字输出裕量：±1%、±3% 或 ±5%
低输出噪声：在 10 Hz 至 100 kHz 内，25 μVRMS
可并联多个器件以实现 10 A 或更高电流
精密限流：±20%
±1% 的线路、负载和温度变化精度

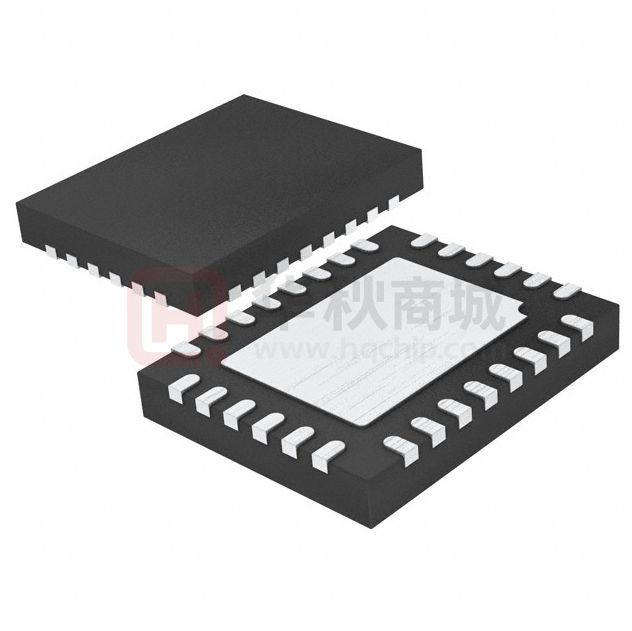

28 引脚 (4mm × 5mm × 0.75mm) QFN 封装
使用低 ESR 陶瓷电容器（最小 15 µF），实现较高稳定性
高频率 PSRR：1 MHz 时 30 dB
使能功能开关输出 ON / OFF
VIOC 引脚控制降压转换器，保证了低功率耗散，并优化了能效
PWRGD/UVLO/热关断标志
限流，带折返保护
热关断
LT3070® 线性稳压器应用
FPGA 和 DSP 电源
ASIC 和微处理器电源
服务器和存储设备
降压后调节和电源隔离
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT3070EUFD#PBF | 线性稳压器/LDO-电源管理 | 线性稳压器/LDO 正 可编程 Vout=800mV~1.8V Iout=5A QFN28_4X5MM_EP | ￥62.24040 | 在线订购 |
