LED 调光器双向可控硅/QUADRAC 晶闸管
Littelfuse 为基于 AC 线路 LED 调光器应用提供了稳固的开关性能(LED Dimmer Triac/QUADRAC Thyristors)
发布时间:2018-06-14
Q6008LH1LED 和 Q6012LH1LED 系列 AlternistorTriac、Q6008LTH1LED 和 Q6012LTH1LED 系列 QUADRAC 可控硅电源控制器专为用作调光电路开关而设计,用于调节该电路中发光二极管 (LED) 灯泡和灯串的光输出。 AC 线路调光器设计人员可以利用这些器件满足各种工作参数要求,而无需牺牲可靠性和降低调光器性能。 因此,单个控制器件就可以用于 LED 型调光器或白炽灯组合调光器、紧凑型荧光灯(荧光灯)以及 LED 负载。
LED 调光器双向可控硅/QUADRAC 晶闸管特性
最大保持电流低至 6 mA

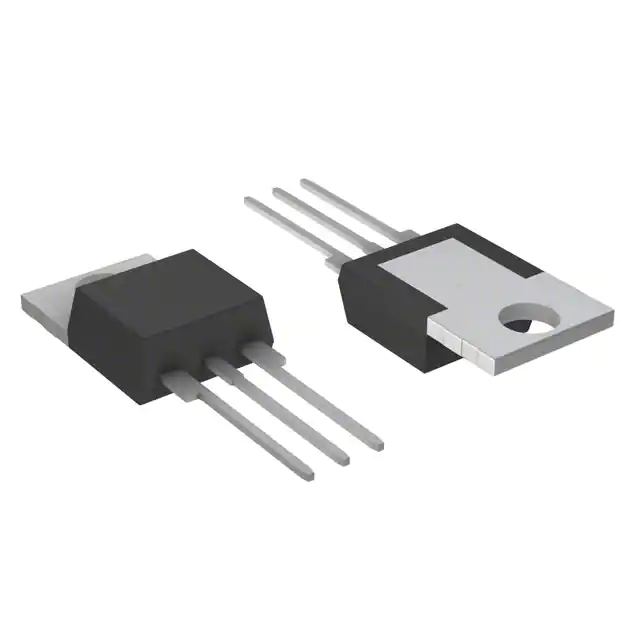

UL 认可的 TO-220AB 封装
110°C 额定结温
70 A/μs di/dt 性能
QUADRAC 版本包含集成 DIAC
优势
在极低端负载条件下实现对光输出的完全控制
安装凸片和有源端子之间达 2500 VAC 最小绝缘
在较少散热条件下提高了安全操作裕量
提供增强的电气噪声抗扰度
实现了典型 LED 负载工作特性的耐受力
简化了电路设计和布局
600 V 阻塞能力
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| Q6008LH1LED | 可控硅/晶闸管/光电可控硅-晶体管 | TRIAC ALTERNISTOR 600V 8A TO220 | 在线订购 | ||
| Q6012LH1LED | 可控硅/晶闸管/光电可控硅-晶体管 | TRIAC ALTERNISTOR 600V 12A TO220 | 在线订购 | ||
| Q6008LTH1LED | 可控硅/晶闸管/光电可控硅-晶体管 | TRIAC Internally Triggered 600V 8A Through Hole TO-220 Isolated Tab | 在线订购 | ||
| Q6012LTH1LED | 可控硅/晶闸管/光电可控硅-晶体管 | TRIAC INT TRIGGER 600V 12A TO220 | 在线订购 |
