SMD 高电流耦合电感器 WE-CFWI
![SMD 高电流耦合电感器 WE-CFWI](http://file1.elecfans.com/web2/M00/91/22/wKgZomTej3eAFonKAAAcvX2XwNM12.jpeg)
WE-CFWI (SMD High-Current Coupled Inductors WE-CFWI)配备两个相同的扁平线绕组,用于实现高电流能力和超低 DCR,从而达到尽可能高的能效
发布时间:2018-06-14
Wurth Electronics WE-CFWI 系列是用于高性能开关稳压器的耦合扁平线电感器。WE-CFWI 系列中的绕组可以串联和并联连接。这意味着紧凑的双扼流圈可用于 SEPIC、CUK 或降压/升压转换器。特殊的磁芯材料实现了高达 62 A 的高饱和电流,这是以前同类双扼流圈的四倍之多。这些元件还具有软饱和电流、极紧公差的电感、仅 10% 容差的极低直流电阻,以及小于 0.5% 的漏泄电感,从而降低了启动电流峰值。温度范围内出色的电感稳定性和低 DC 电阻特性使这款元件特别适合高性能开关稳压器。
Wurth Electronics 以两种封装尺寸(1312 和 1813)进一步扩充了 WE-CFWI 系列产品阵容,它们比 1310 封装尺寸具有高 100% 的电感(值高达 10 µH)。与 WE-CFWI 系列相比,WE-CFWI 组件的 RDC 低 70%,并能以四倍额定电流和高 60% 的饱和电流工作。
SMD 高电流耦合电感器 WE-CFWI特性
极低的 RDC
温度范围内电感漂移小
工作温度:-40°C 至 +150°C
具有两个相同绕组的耦合电感器
并联与串联连接产生多个变型
SMD 高电流耦合电感器 WE-CFWI应用
高功率开关式稳压器
1:1 反激式转换器
降压、升压、SEPIC 和 CUK 转换器
开关稳压器,具有次级侧非稳压输出电压
电池充电平衡器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

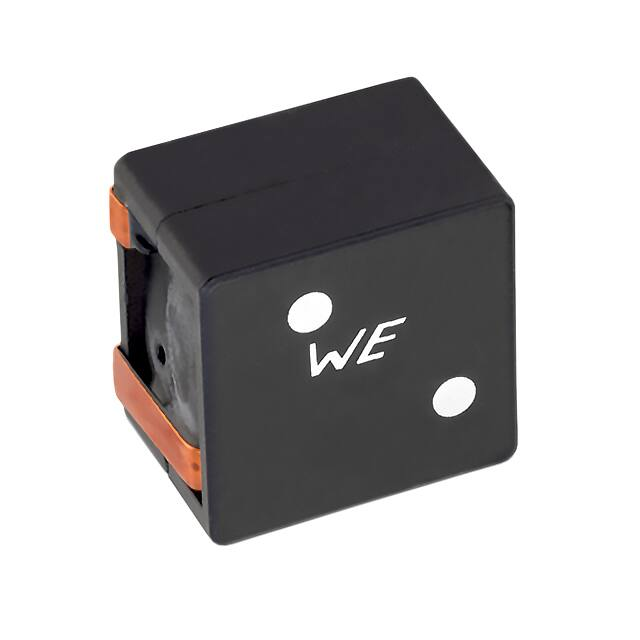

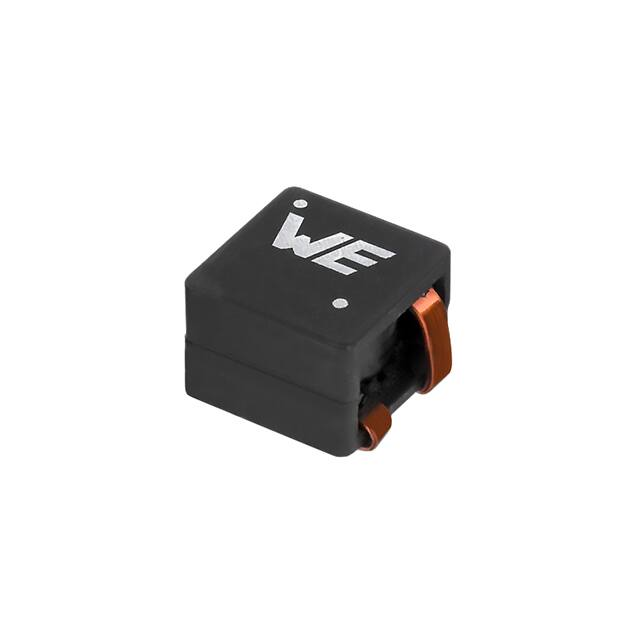

![]() | | 74485540350 | 信号变压器-电感器 | Shielded 2 Coil Inductor Array 14µH Inductance - Connected in Series 3.5µH Inductance - Connected in Parallel 12 mOhm Max DC Resistance (DCR) - Parallel 14A 4-SMD | ¥40.24210 | 在线订购 |
![]() | | 74485540680 | 信号/去耦电感-电感器 | 信号/去耦电感 ±20% SMD-4 | 在线订购 | |
![]() | | 74485540820 | 信号/去耦电感-电感器 | 信号/去耦电感 ±20% SMD-4 | ¥32.34250 | 在线订购 |
![]() | | 74485542680 | 功率电感-电感器 | 屏蔽 2 线圈电感器阵列 电感 - 串联连接 6.8 µH 电感 - 并联连接 6.1 毫欧 直流电阻 (DCR) - 并联 13.5 A 4-SMD | ¥112.99366 | 在线订购 |
![]() | | 74485542820 | 功率电感-电感器 | 屏蔽 2 线圈电感器阵列 电感 - 串联连接 8.2 µH 电感 - 并联连接 8.4 毫欧 直流电阻 (DCR) - 并联 13 A 4-SMD | ¥76.80520 | 在线订购 |
![]() | | 74485542101 | 信号/去耦电感-电感器 | 信号/去耦电感 ±20% SMD-4 | ¥76.56937 | 在线订购 |
![]() | | 74485540101 | 信号/去耦电感-电感器 | 信号/去耦电感 ±20% SMD-4 | ¥32.34250 | 在线订购 |
![]() | | 74485540440 | 信号变压器-电感器 | INDUCT ARRAY 2 COIL 4.4UH SMD | ¥40.24238 | 在线订购 |
