RCG 系列厚膜电阻器
![RCG 系列厚膜电阻器](http://file1.elecfans.com/web2/M00/91/26/wKgaomTej2mAZjLTAADqHFMiSgw47.jpeg)
完全“绿色”电阻器基体(RCG Series Thick Film Resistors),采用纯锡焊接触头
发布时间:2018-06-14
Vishay Intertechnology 推出业界首款符合 RoHS 规范(无需任何豁免)的绿色厚膜矩形片式电阻器。具有完全无铅的电阻器基体,带有纯锡焊接触头,优质陶瓷上金属釉。RCG e3 获得 AEC-Q200 认可,采用三种不同的外壳尺寸,在 70°C 下 1,000 小时内的稳定性为 1%。
目前 RoHS 规范程序中有个 5 号豁免条款,允许在电阻基体中含铅。但是,为提供高于当前 RoHS 要求的环保级别,设计人员需要采用无任何豁免的符合 RoHS 规范的绿色产品。RCG e3 就是这样一种完全无铅的用于消费、计算机、汽车、工业和通信设备的厚膜电阻器,可以让设计师实现这一个严格的要求。
RCG e3 采用 0603、0805 和 1206 外壳尺寸,TCR 达 ±100 ppm/K 和 ±200 ppm/K,电阻范围从 1 Ω 到 10 MΩ 不等,0 Ω 跳线,阻值容差为 ±1% 和 ±5%。器件额定功率耗散为 0.100 W 至 0.250 W,工作电压范围为 75 V 至 200 V。
RCG 系列厚膜电阻器特性
完全“绿色”电阻器基体,采用纯锡焊接触头
70°C 时 1000 h 稳定性 DR/R = 1%
上金属釉的优质陶瓷
AEC-Q200 认可型应用
RCG 系列厚膜电阻器应用
电信基础设施
计算机
消费类
工业设备
汽车
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

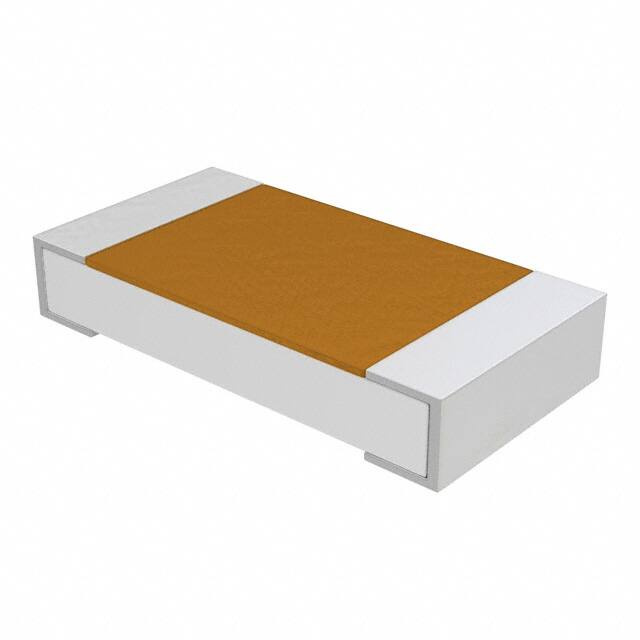

![]() | | RCG08050000Z0EA | 贴片电阻-电阻器 | 贴片电阻 0805 0Ω 1/8W | ¥0.21028 | 在线订购 |
![]() | | RCG04020000Z0ED | 电阻器 | 电阻器 0Ω 1/16W 0402 | ¥0.85052 | 在线订购 |

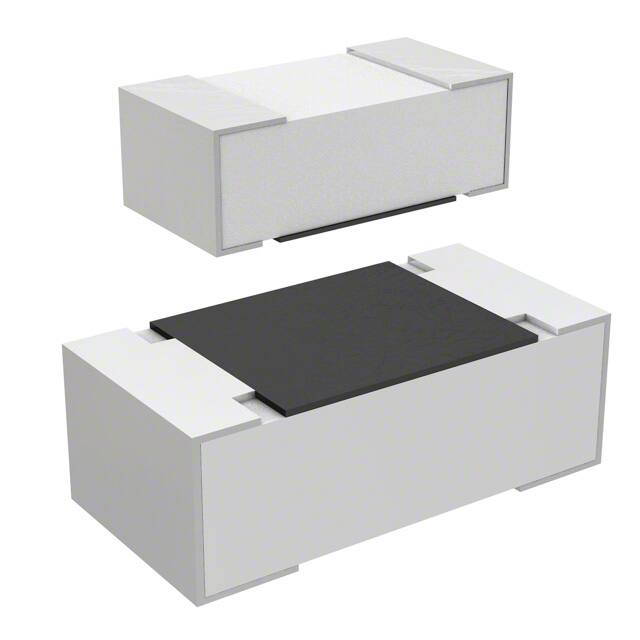

![]() | | RCG06030000Z0EA | 贴片电阻-电阻器 | 贴片电阻 0603 0Ω - 1/10W | ¥0.07707 | 在线订购 |

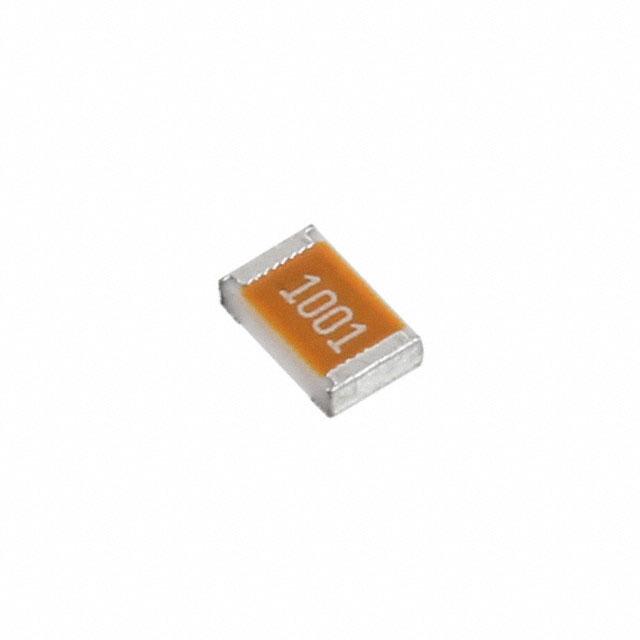

![]() | | RCG12060000Z0EA | 贴片电阻-电阻器 | 0 Ohms 跳接器 芯片电阻 1206(3216 公制) 厚膜 | ¥0.20528 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

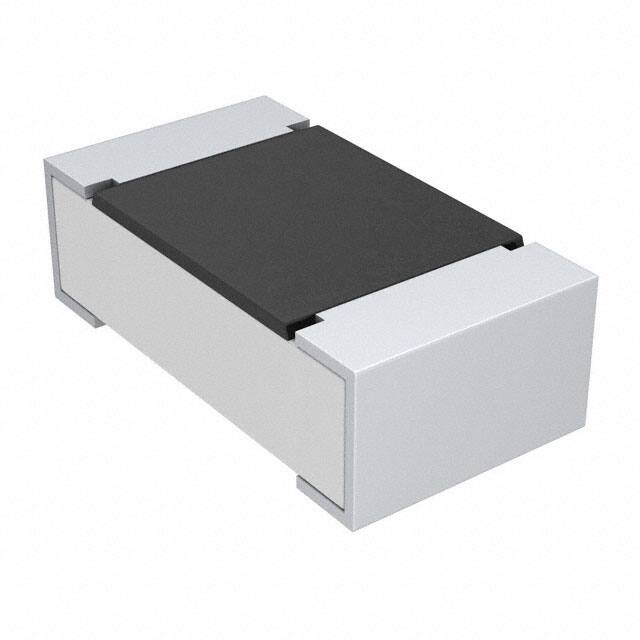

![]() | | RCG0402200RFKED | 贴片电阻-电阻器 | 贴片电阻 0402 200Ω ±1% ±100ppm/℃ | ¥0.08210 | 在线订购 |

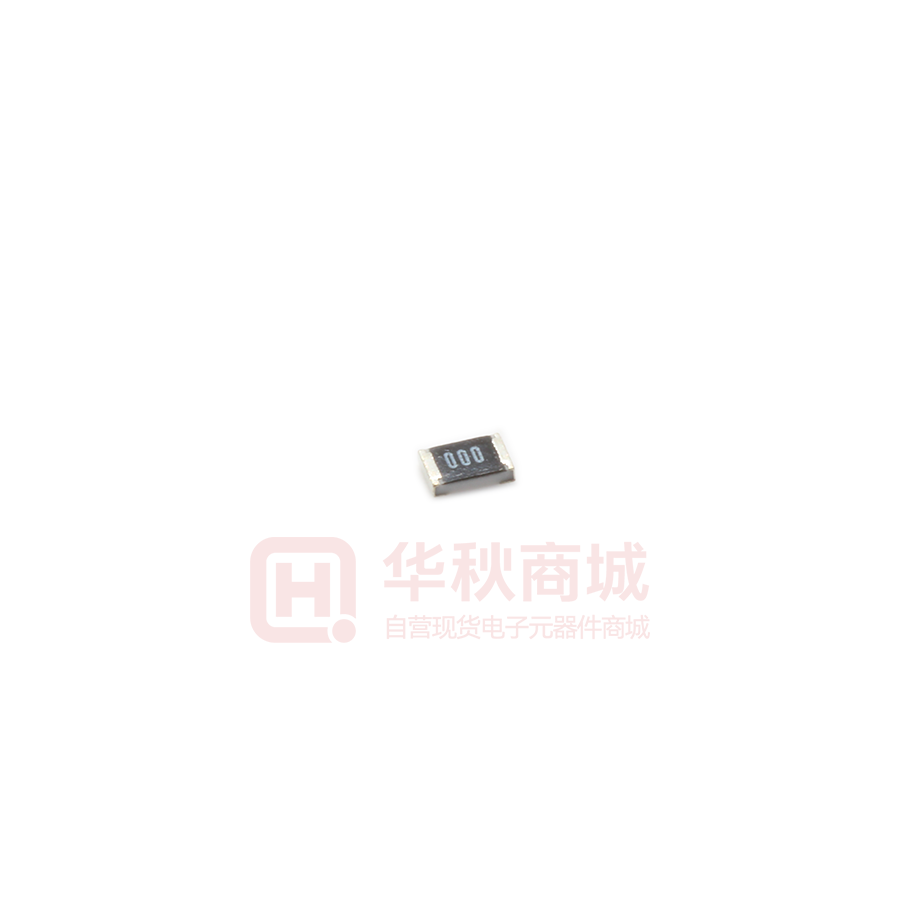

![]() | | RCG04021K50FKED | 贴片电阻-电阻器 | 贴片电阻 0402 1.5KΩ ±1% 1/16W ±100ppm/℃ | 在线订购 | |
![]() | | RCG04021K00FKED | 贴片电阻-电阻器 | 贴片电阻 0402 1KΩ ±1% 1/16W ±100ppm/℃ | ¥0.06599 | 在线订购 |
![]() | | RCG04022K00FKED | 贴片电阻-电阻器 | 贴片电阻 0402 2KΩ ±1% 1/16W ±100ppm/℃ | ¥0.04586 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | RCG0603100RFKEA | 贴片电阻-电阻器 | 贴片电阻 0603 100Ω ±1% 1/10W ±100ppm/℃ | ¥0.09980 | 在线订购 |
![]() | | RCG0603499RFKEA | 贴片电阻-电阻器 | 贴片电阻 0603 499Ω ±1% 1/10W ±100ppm/℃ | 在线订购 | |
![]() | | RCG06031R00FKEA | 贴片电阻-电阻器 | 贴片电阻 0603 1Ω ±1% 1/10W ±100ppm/℃ | ¥0.17152 | 在线订购 |
![]() | | RCG06031K00FKEA | 贴片电阻-电阻器 | 1 kOhms ±1% 0.1W,1/10W 芯片电阻 0603(1608 公制) 厚膜 | ¥0.09350 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | RCG0805220RJNEA | 电阻器 | 电阻器 220Ω ±5% 1/8W ±200ppm/℃ 0805 | ¥0.10939 | 在线订购 |
![]() | | RCG0805100KFKEA | 贴片电阻-电阻器 | 100 kOhms ±1% 0.125W,1/8W 芯片电阻 0805(2012 公制) 厚膜 | ¥0.16761 | 在线订购 |
![]() | | RCG08051K50FKEA | 贴片电阻-电阻器 | 贴片电阻 0805 1.5KΩ ±1% 1/8W ±100ppm/℃ | ¥1.19280 | 在线订购 |
![]() | | RCG08054K99FKEA | 电阻器 | 电阻器 4.99KΩ ±1% 1/8W ±100ppm/℃ 0805 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | RCG120610R0FKEA | 贴片电阻-电阻器 | 贴片电阻 1206 10Ω ±1% 1/4W ±100ppm/℃ | ¥0.25054 | 在线订购 |
![]() | | RCG12062R20JNEA | 贴片电阻-电阻器 | RES SMD 2.2 OHM 5% 1/4W 1206 | ¥0.20009 | 在线订购 |
![]() | | RCG120610R0JNEA | 贴片电阻-电阻器 | 贴片电阻 1206 10Ω ±5% 1/4W ±200ppm/℃ | 在线订购 | |
![]() | | RCG120647R0JNEA | 贴片电阻-电阻器 | 贴片电阻 1206 47Ω ±5% 1/4W ±200ppm/℃ | 在线订购 |
