KSZ9031 系列以太网收发器
![KSZ9031 系列以太网收发器](http://file1.elecfans.com/web2/M00/91/25/wKgaomTejkqATck1AACI6PD789E82.jpeg)
具有 RGMII 和 GMII/MII 支持的千兆位以太网收发器(KSZ9031 Series Ethernet Transceiver)
发布时间:2018-06-14
Microchip 的 KSZ9031 系列以太网收发器是一款全集成、三倍速 (10Base-T/TX/1000Base-100base-t) 以太网物理层收发器,用于通过标准 CAT 5 非屏蔽式双绞线 (UTP) 电缆接收、传输数据。 该系列器件拥有更低的成本,通过使用适于四个差分对的片载端接电阻以及集成 LDO 控制器简化了板布局,从而能驱动低成本 MOSFET,为 1.2 V 内核提供电源。 KSZ9031RNX 和 KSZ9031MNX 具有诊断功能,方便系统重新启动以及在生产测试和部署阶段进行调试。 参数化 NAND 树能够实现 KSZ9031 I/O 与板之间进行故障检测。 基于 LinkMD® TDR 的电缆诊断功能能够识别有故障的铜缆连接。 远程和本地回送功能够验证模拟和数字数据路径。

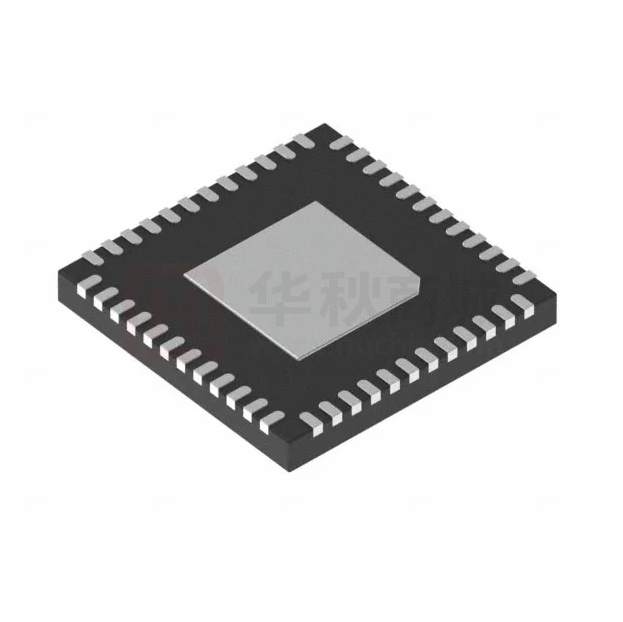

KSZ9031RNX 提供简化型千兆位介质独立接口 (RGMII) 直接连接至千兆位以太网处理器和开关的 RGMII MAC,从而实现 10/100/1000mb Mbps 的数据传输速度。 KSZ9031RNX 采用 48 引脚、无铅 QFN 封装。

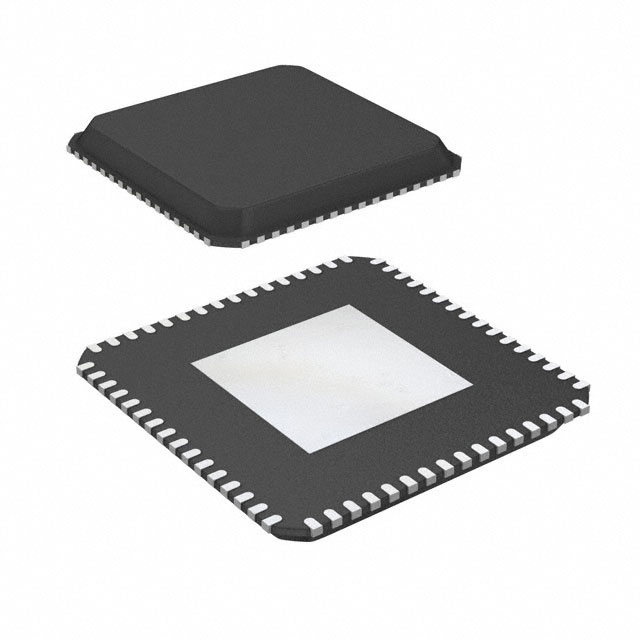

KSZ9031MNX 提供业内标准 GMII MII(千兆位介质独立接口/介质独立接口)用于连接至千兆位以太网处理器和开关的 GMII/MII MAC,以实现 1000 Mbps 或 10/100 Mbps 速度的数据传输。 KSZ9031MNX 采用 64 针、无引线 QFN 封装。
KSZ9031 系列以太网收发器特性
单芯片、符合 10/100/1000mb Mbps IEEE 802.3 规范的以太网收发器
自动协商机制可自动选择最高链路速度(10/100/1000mb Mbps) 和双工(半/全)模式
用于差分对的片载端接电阻器
片载 LOD 控制器,支持单个 3.3 V 电源供电,只需要一个外部 FET 即可生成用于内核的 1.2 V 电压
超大框架,支持高达 16 KB
125 MHz 基准时钟输出
用于不连接电缆时降低功耗的能量检测省电模式
针对 100Base-TX/1000Base-T 具有低功耗空载 (LDI) 模式和时钟中断功能的节能型以太网 (EEE) 支持,以及具有 10Base-Te 选择的发射幅度降低
KSZ9031 系列以太网收发器应用
激光/网络打印机
网络附加存储 (NAS)
网络服务器
主板内建千兆位 LAN(GLOM)
宽带网关
千兆位 SOHO/SMB 路由器
IPTV
IP 机顶盒
游戏控制台
三合一(数据、语音、视频)媒体中心
媒体转换器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | KSZ9031MNXCA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 4/4 64QFN | 在线订购 | |
![]() | | KSZ9031MNXCA | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 4/4 64QFN | 在线订购 | |
![]() | | KSZ9031RNX-EVAL | 开发板/评估板/验证板(废弃) | KSZ9031RNX - Interface, Ethernet Controller (PHY and MAC) Evaluation Board | 在线订购 | |
![]() | | KSZ9031MNX-EVAL | 开发板/评估板/验证板(废弃) | KSZ9031MNX Interface, Ethernet Controller (PHY and MAC) Evaluation Board | 在线订购 | |
![]() | | KSZ9031RNXCA | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 4/4 48QFN | ¥59.04360 | 在线订购 |
![]() | | KSZ9031RNXCA-TR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 4/4 48QFN | ¥27.59460 | 在线订购 |
![]() | | KSZ9031MNXIA | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER FULL 4/4 64QFN | 在线订购 | |
![]() | | KSZ9031RNXIA | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 类型:Ethernet Transceivers 标准:10BASE-T, 100BASE-TX, 1000BASE-T 接口类型:Ethernet 电源电压:1.8V, 2.5V, 3.3V | 在线订购 |
