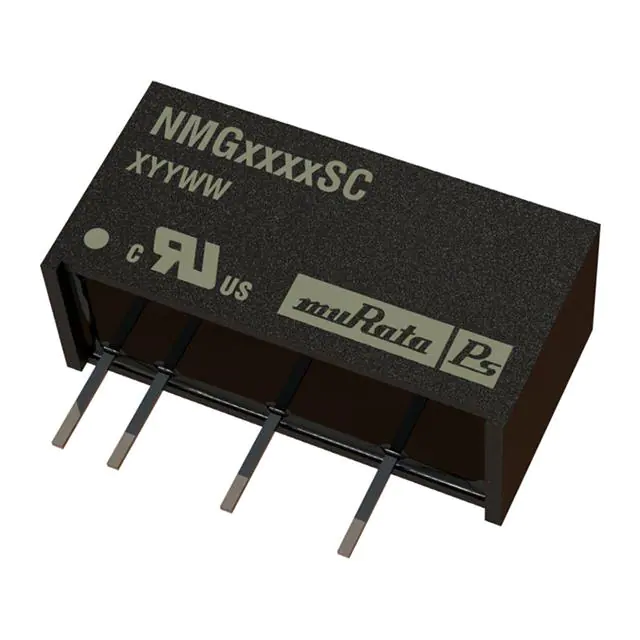

NMG 系列隔离式 2 W 单输出 DC/DC 转换器
![NMG 系列隔离式 2 W 单输出 DC/DC 转换器](http://file1.elecfans.com/web2/M00/91/20/wKgZomTeiuWAOagRAACBkn9clnU94.jpeg)
Murata Power Solutions 的 NMG 系列 DC/DC 转换器(NMG Series Isolated 2 W Single-Output DC/DC Converters)特别适合隔离和/或转换 DC 电源轨
发布时间:2018-06-14
Murata Power Solutions 的 NMG 系列 DC/DC 转换器特别适合隔离和/或转换 DC 电源轨。 凭借电隔离能力,该器件经配置后能向只有正电源轨的系统提供隔离式负电压轨。 宽温度范围保证该系列能在 –40°C 时启动,在 85°C 时实现 2 W 满功率。 引脚兼容 NMR 和 MER1 系列,确保可升级性。
NMG 系列隔离式 2 W 单输出 DC/DC 转换器特性
获得 UL 60950 认证
80% 的能效
-40°C 至 85°C 宽温度范围内实现了 2 W 全负载
行业标准引脚布局
1 kVDC 隔离
5 V、12 V、15 V 和 24 V 输入
5 V、9 V、12 V 和 15 V 输出
内部 SMD 结构
全密封,采用环形磁性元件
无需外部元件
MTTF 高达 390 万小时
无电解电容器或钽电容器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | NMG2405SC | 电源模块-电源管理 | DC/DCCONVERTER5V400MA2W | 在线订购 | |
![]() | | NMG2412SC | 电源模块-电源管理 | DC/DC CONVERTER 12V 167MA 2W | 在线订购 | |
| NMG1505SC | 电源模块-电源管理 | DC/DCCONVERTER5V400MA2W | 在线订购 | ||
| NMG1515SC | 电源模块-电源管理 | DC/DCCONVERTER15V133MA2W | 在线订购 | ||
| NMG2415SC | 电源模块-电源管理 | DC/DC CONVERTER 15V 133MA 2W | 在线订购 | ||
| NMG2409SC | 电源模块-电源管理 | DC/DCCONVERTER9V222MA2W | 在线订购 | ||
| NMG1509SC | 电源模块-电源管理 | DC/DCCONVERTER9V222MA2W | 在线订购 | ||
![]() | | NMG1512SC | 电源模块-电源管理 | DC/DCCONVERTER12V167MA2W | 在线订购 |
