高电压汽车级 AECQ 600 W TVS 二极管 - TPSMB 系列
Littelfuse 的 TPSMB 系列通过 AECQ 鉴定的 600 W TVS 二极管（High Voltage Automotive AECQ 600 W TVS Diodes - TPSMB Series）非常适合用于保护汽车应用中的易损坏电路
发布时间：2018-06-14
Littelfuse 的 TPSMB 系列瞬态电压抑制 (TVS) 二极管能为敏感型汽车电子和其它电子设备提供二次保护，防止由于负载突降和其它瞬变电压事件引起的瞬变造成损坏。TPSMB 系列符合汽车电子委员会关于汽车级分立式半导体器件的 Q101 应力测试鉴定要求（通过 AEC-Q101 鉴定）。该系列是汽车应用中的 I/O 接口、VCC 总线和其它易损坏电路的理想保护器件。
高电压汽车级 AECQ 600 W TVS 二极管 - TPSMB 系列特性
在 10/1000 μs 波形下拥有 600 W 峰值脉冲功率，重复率（占空比）：0.01%
通过高可靠性应用和汽车级 AEC-Q101 鉴定标准
SMB 封装 (DO-214AA)
击穿电压范围：单向和双向器件均 10 V 至 550 V
出色的箝位能力
IEC-61000-4-2 ESD 30 kV（空气），30 kV（接触）
高电压汽车级 AECQ 600 W TVS 二极管 - TPSMB 系列应用
HVAC 中 GBT 有源箝位
EV 转换器/逆变器
汽车氙气前大灯点火器
BMS（电池管理系统）中的电池保护
电子控制装置
BCM
CAN 总线
LIN 总线
传感器
娱乐系统
需要高可靠性的便携式设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
_tmb.jpg) | | TPSMB110A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 94V 152V DO214AA | ￥2.20687 | 在线订购 |
| | TPSMB250CA | ESD抑制器/TVS二极管-过压过流保护器件 | 344V 夹子 1.8A Ipp TVS - 二极管 表面贴装型 DO-214AA（SMBJ） | ￥2.20687 | 在线订购 |

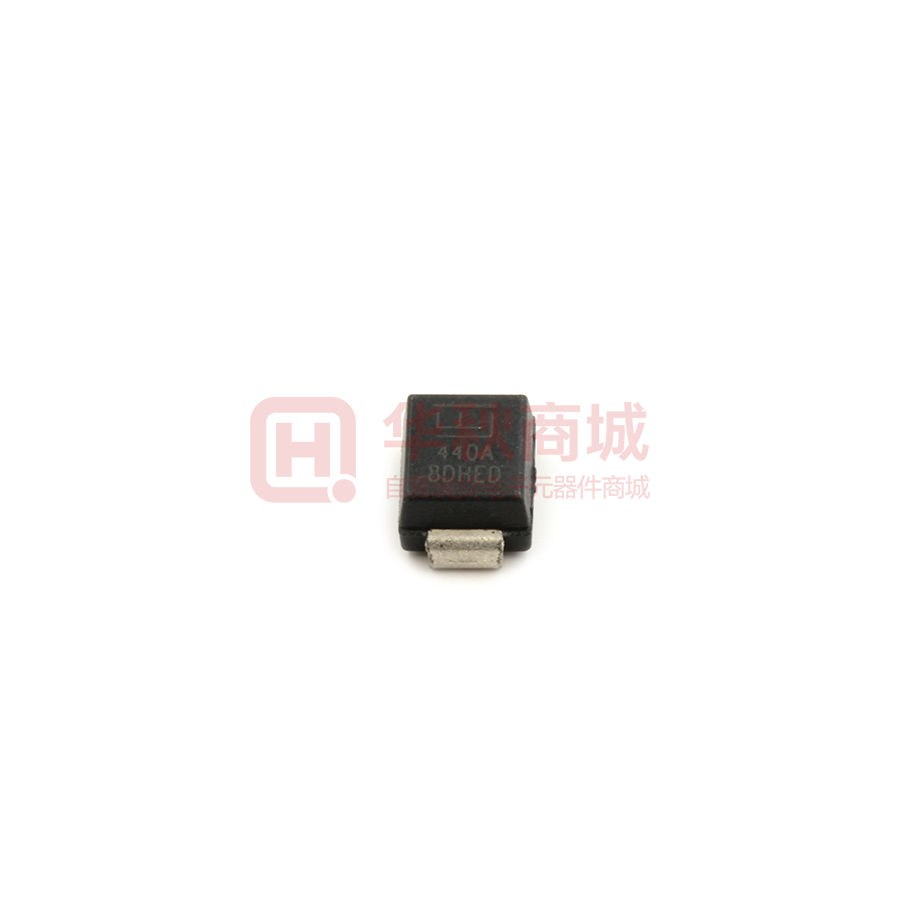

 | | TPSMB440A-A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管表面贴装600W单向SMB 376V | ￥14.73120 | 在线订购 |
| | TPSMB480A-A | ESD抑制器/TVS二极管-过压过流保护器件 | 658V 夹子 900mA Ipp TVS - 二极管 表面贴装型 DO-214AA（SMBJ） | ￥8.69182 | 在线订购 |
| | TPSMB550CA-A | ESD抑制器/TVS二极管-过压过流保护器件 | 760V 夹子 800mA Ipp TVS - 二极管 表面贴装型 DO-214AA（SMBJ） | ￥2.57040 | 在线订购 |
