射频电感器
![射频电感器](http://file1.elecfans.com/web2/M00/91/23/wKgaomTeicGAFbxRAAAsnoB0GmU38.jpeg)
Wurth Electronics 推出其 WE-KI、WE-RFI、WE-RFH、WE-MK、WE-TCI 和 WE-CAIR 系列陶瓷和铁氧体射频电感器(RF Inductors)
发布时间:2018-06-14
Wurth Electronics 射频电感器的电感值可在宽频范围内进行特征化。 用于象射频、VCO、移相器和延时网络等应用时,必须进行性能特征化。 而且,可通过实施射频电感器来减少某些电路路径中的射频信号。 因为在为射频应用选择元件时没有理想元件可用,所以我们需要关注许多特性,射频电感器亦如此。 由于这些寄生效应,电感器的特征会受到损耗和频率相关性的影响。 自谐振频率 (SRF) 是一个能决定带宽,进而决定频率特性的参数。 SRF 通过各种不同的构造技术、焊盘布局的寄生电容频率相关性来定义。 当频率超过 SRF 时,由于寄生电容的主导作用,电感器便失去自身功能了。
Wurth Electronics 提供两种射频产品︰陶瓷型和铁氧体型。 陶瓷电感器产品包括绕线、薄膜和多层结版本。 其铁氧体电感器具有高电流标准,适用于高频。 不同的特征和应用均基于电感器的多种不同构造技术。 Wurth Electronics 现提供以下电感器:
绕线式:基于绕线技术,此类电感器的显著特点是高品质系数和高载流能力。 这些电感器的优势是其直流电阻小。
WE-KI 陶瓷芯电感器:具有出色的 Q 值和可达 12.5 GHz 的极高自谐振频率。 此类电感器的尺寸为 0402A、0603A、0603C、0805A、0805C 和 1008A。
WE-RFI 和 WE-RFH 铁氧体芯电感器:同类产品,但 WE-RFH 的电流处理能力更高且仅有一种尺寸 (1008),而 WE-RFI 则具有两种尺寸(0805A 和 1008 A)。
多层电感器: WE-MK 系列满足微型化要求,因此其尺寸为 0201、0402、0603、0402A 和 0603A。 此类产品具有良好的热稳定性,电感值在很很宽温度范围内不随温度变化。
薄膜电感器: WE-TCI 系列可进行极为准确的特征化,因此是一种极紧容差产品。 可根据要求提供约 2% 和 1% 容差的产品,因此被认为具有精密应用的特征。 此类产品的尺寸为 0201 和 0402。
空芯线圈︰ WE-CAIR 系列的特点是非常高的品质因数、低频范围 (Q > 100)、耐高温,以及非常高的谐振频率、高于其它射频电感器的可保证额定电流。 此类产品的尺寸为 1322、3136、1340、4248 和 3168。
射频电感器特性

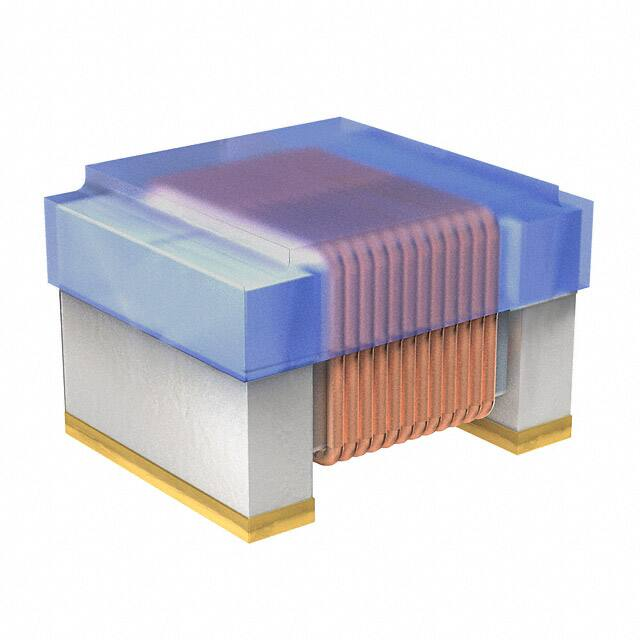

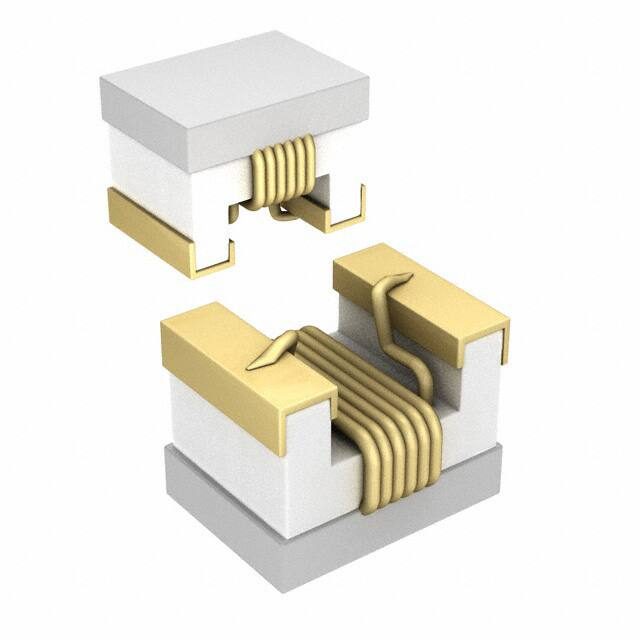

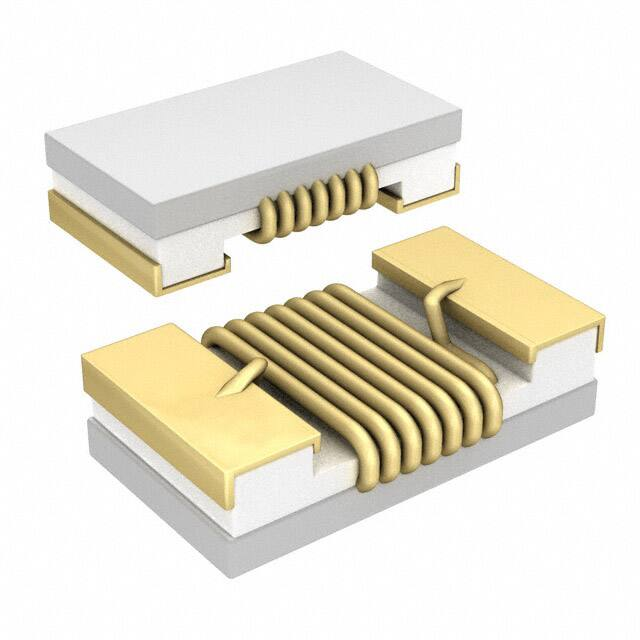

WE-KI 表面贴装绕线电感器
高品质
该系列的电感容差为 5%(根据要求可实现 2%)
热稳定性高
建议采用的焊接工艺:回流焊
工作温度:-40°C 至 125°C
可按要求提供定制设计

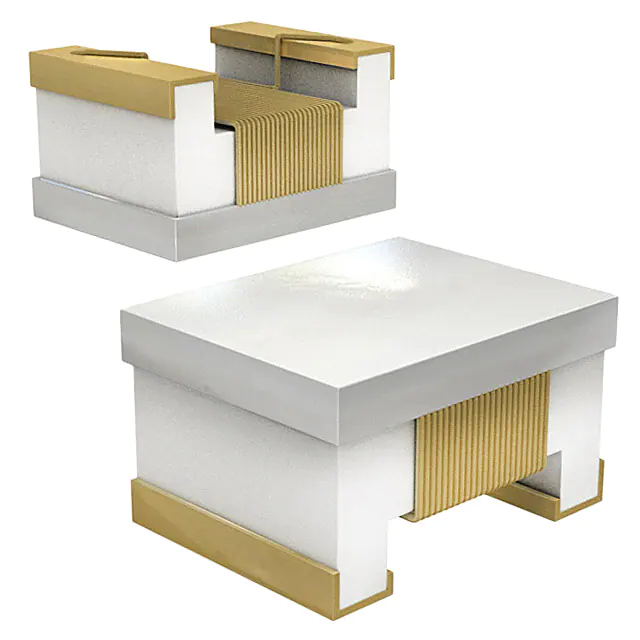

WE-RFI 绕线电感器的特征
热稳定性高
建议采用的焊接工艺:回流焊
工作温度:-40°C 至 +85°C
可按要求提供定制设计
WE-RFH 绕线电感器的特征
热稳定性高
建议采用的焊接工艺:回流焊
高电感
高电流
工作温度:-40°C 至 +85°C
WE-MK 多层陶瓷 SMD 电感器的特征
绕线印刷在陶瓷基底上
极高自谐振频率:> 17 GHz
电感性容差为 5%、±0.3 nH
工作温度:-40°C 至 120°C
电感值稳定,不随温度变化
建议采用的焊接工艺:回流焊/波峰焊

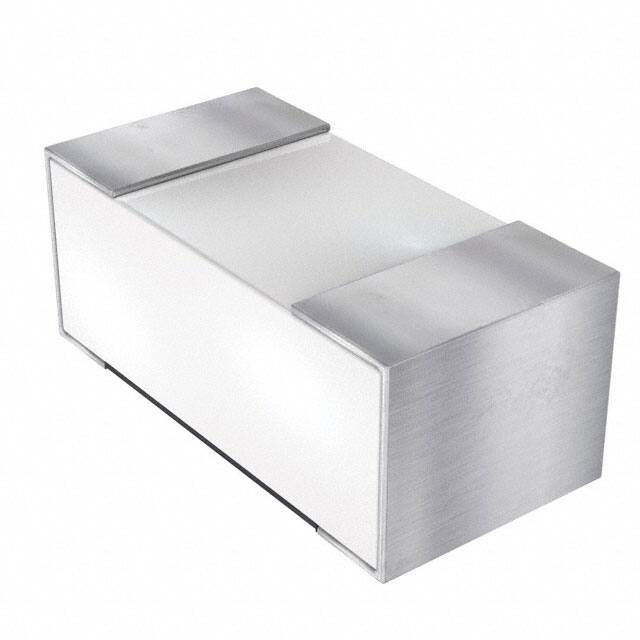

WE-TCI 薄膜片式电感器的特征
高自谐振频率
2% 紧容差(根据要求可实现 1%)或者 ± 0.1 nH 和小电感值
优异的温度稳定性
在高频电路中电感非常稳定
小电感值
建议采用的焊接工艺:回流焊
工作温度:40°C 至 125°C

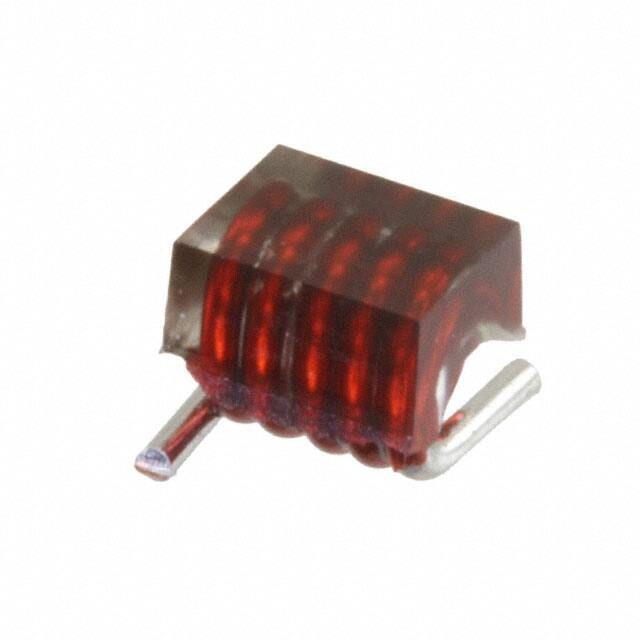

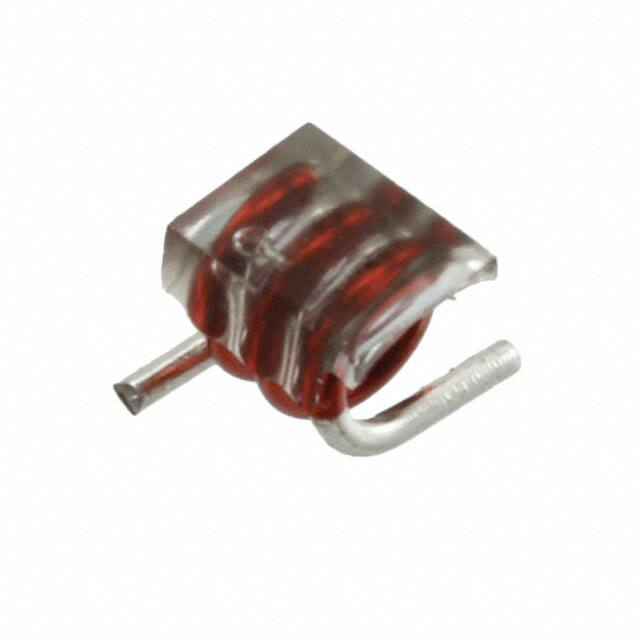

WE-CAIR 空芯线圈的特征
电感值范围 1.65 nH 至 120 nH
非常高的品质因数:> 100
高自谐振频率
高电流达 3.5 A
电感容差:5% 和 10%
可采用拾放工艺
良好的可焊接性(镀锡连接器引脚)
工作温度:-40°C 至 125°C
射频电感器应用
WE-KI 表面贴装绕线电感器应用
高频应用
射频收发器/通信
SAT 接收机
机顶盒
宽带信号传输
蓝牙®
无线 LAN
WE-RFI 绕线电感器的应用
专为射频应用而开发
RFID
低频无线电应用(无钥匙)
WE-RFH 绕线电感器的应用
专为射频应用而开发
电信应用的完美选择
WE-MK 多层陶瓷 SMD 电感器的应用
高频电路
蓝牙
无线 LAN
滤波器电路
振荡器
寻呼机
笔记本电脑
PCMCIA 卡
WE-TCI 薄膜片式电感器的应用
手机
寻呼机
GPS 产品
无线 LAN
通信应用
射频收发器模块
WE-CAIR 空芯线圈的应用
专用于射频应用
高电流应用的理想之选
宽带滤波器
射频去耦
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744912127 | 固定电感器-电感器 | 固定电感器 Nonstandard 27nH ±5% 3.5A 4mΩ 2.7GHz 100@150MHz | ¥5.57717 | 在线订购 |
![]() | | 744913080 | 固定电感器-电感器 | 固定电感器 Nonstandard 8nH ±5% 4A 2.6mΩ 5GHz 140@150MHz | ¥5.38999 | 在线订购 |
![]() | | 744914128 | 固定电感器-电感器 | FIXED IND 28NH 4A 6 MOHM SMD | 在线订购 | |
![]() | | 744914135 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 35.5NH 4A 6.8 MOHM SMD | ¥5.37344 | 在线订购 |
![]() | | 744913118 | 固定电感器-电感器 | 固定电感器 Nonstandard 18.5nH ±5% 4A 3.9mΩ 2.5GHz 132@150MHz | ¥5.38999 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744765116A | 固定电感器-电感器 | FIXED IND 16NH 560MA 220 MOHM | ¥2.31414 | 在线订购 |
![]() | | 744761215C | 固定电感器-电感器 | FIXED IND 150NH 280MA 850 MOHM | ¥2.11846 | 在线订购 |
![]() | | 744760256C | 固定电感器-电感器 | 560nH Unshielded Wirewound Inductor 230mA 2.5 Ohm Max Nonstandard | 在线订购 | |
![]() | | 744765110A | 固定电感器-电感器 | 固定电感器 0402 10nH ±5% 480mA 195mΩ 3.9GHz 23@250MHz | ¥2.31414 | 在线订购 |
![]() | | 744765118A | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 18NH 420MA 230 MOHM | ¥2.31414 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744786147A | 固定电感器-电感器 | FIXED IND 47NH 400MA 700 MOHM | 在线订购 | |
![]() | | 744784056A | 固定电感器-电感器 | FIXED IND 5.6NH 300MA 300 MOHM | 在线订购 | |
![]() | | 744784027A | 固定电感器-电感器 | FIXEDIND2.7NH300MA170MOHM | ¥0.50084 | 在线订购 |
![]() | | 744784082A | 固定电感器-电感器 | FIXED IND 8.2NH 300MA 370 MOHM | ¥0.50084 | 在线订购 |
![]() | | 744784110A | 固定电感器-电感器 | FIXEDIND10NH300MA400MOHM | ¥0.50084 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744758327A | 固定电感器-电感器 | FIXED IND 2.7UH 520MA 1.1 OHM | ¥2.51833 | 在线订购 |
![]() | 744758310A | 固定电感器-电感器 | FIXED IND 1UH 370MA 1.7 OHM SMD | ¥3.99134 | 在线订购 | |
![]() | | 744758347A | 固定电感器-电感器 | FIXED IND 4.7UH 400MA 1.65OHM SM | ¥2.51833 | 在线订购 |
![]() | | 744758333A | 固定电感器-电感器 | 固定电感器 1008 3.3µH ±5% 460mA 1.35Ω 120MHz 20@7.96MHz | ¥2.51833 | 在线订购 |
![]() | | 744758312A | 固定电感器-电感器 | 固定电感器 1008 1.2µH ±5% 760mA 500mΩ 280MHz 20@7.96MHz | ¥2.51271 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | 744762410A | 固定电感器-电感器 | FIXED IND 10UH 150MA 3.5 OHM SMD | ¥2.51833 | 在线订购 | |
![]() | | 744760247A | 固定电感器-电感器 | 固定电感器 Nonstandard ±5% 950mΩ 375MHz 45@100MHz | ¥3.99134 | 在线订购 |
![]() | | 744760256A | 固定电感器-电感器 | 固定电感器 Nonstandard 560nH ±5% 450mA 1.1Ω 340MHz 45@100MHz | ¥2.51271 | 在线订购 |
![]() | | 744760268A | 固定电感器-电感器 | 固定电感器 Nonstandard 680nH ±5% 400mA 1.2Ω 188MHz 35@100MHz | ¥4.00027 | 在线订购 |
![]() | | 744760356A | 固定电感器-电感器 | 5.6 µH 无屏蔽 鼓芯,绕线式 电感器 160 mA 3 欧姆最大 非标准 | ¥2.51833 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744901027 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 2.7NH 440MA 300 MOHM | ¥1.26769 | 在线订购 |
![]() | | 744900047 | 固定电感器-电感器 | 4.7 nH 无屏蔽 薄膜 电感器 130 mA 1.4 欧姆最大 0201(0603 公制) | 在线订购 | |
![]() | | 744900013 | 固定电感器-电感器 | FIXED IND 1.3NH 250MA 450MOHM SM | 在线订购 | |
![]() | | 744900020 | 固定电感器-电感器 | 固定电感器 0201 2nH ±0.2nH 200mA 700mΩ 8GHz 8@500MHz | 在线订购 | |
![]() | | 744900012 | 固定电感器-电感器 | 1.2 nH 无屏蔽 薄膜 电感器 300 mA 350 毫欧最大 0201(0603 公制) | 在线订购 |
