AH189x,AH1812和AH3360霍尔开关
![AH189x,AH1812和AH3360霍尔开关](http://file1.elecfans.com/web2/M00/91/1F/wKgZomTeiVmACDB5AAEPPTmiAS852.jpeg)
Diodes推出六款高性能霍尔效应传感器开关(AH189x, AH1812, and AH3360 Hall Switches)
发布时间:2018-06-14

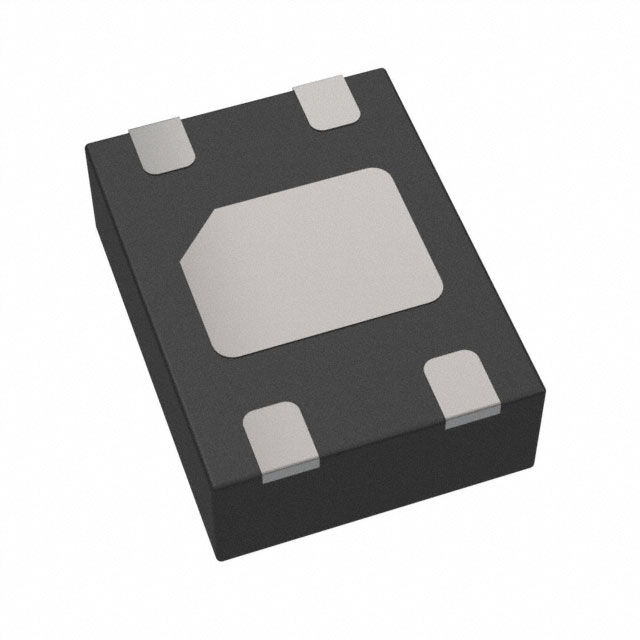

Diodes Incorporated推出六款高性能霍尔效应传感器开关,旨在为各种消费类,家用电器和工业设备中的位置和接近检测功能节省电能。针对1.6 V至3.6 V的电源电压范围进行了优化,并使用休眠时钟系统将功耗降至最低,开关的平均电源电流在1.8 V时典型值为4.3μA。微功率霍尔效应产品介绍包括中等灵敏度AH1895和高灵敏度AH1893,AH1897和AH1812全极开关。还包括可编程高灵敏度AH1894全极开关和AH3360,一种高灵敏度单极(南极)开关。这些简单的器件采用节省空间的薄型X1-DFN1216-4(1.2 mm x 1.6 mm x 0.5 mm)和带引线的SOT553(1.6 mm x 1.6 mm x 0.5 mm)封装。
除AH1812外,所有器件均采用内部推挽输出结构,可减少外部元件数量并简化PCB布局。AH1812提供开漏输出选项,增加系统上拉的灵活性。斩波器稳定设计意味着这些高度集成的器件可提供更高的温度稳定性,抗应力效应,以及在-40ºC至+85ºC的工作温度范围内的最小漂移。ESD保护在8 kV时也很高,有助于提高产品的坚固性并简化制造过程中的操作。可编程变量AH1894提供额外的设计灵活性,使用户可以使用频段选择引脚在两个磁灵敏度范围中选择一个,允许一个设备适应位于与霍尔传感器不同距离的不同强度的磁体。频带选择可以是硬连线,也可以使用外部逻辑源(如微控制器)以电子方式编程。
AH189x,AH1812和AH3360霍尔开关特性
全极操作(北极或南极)
供电电压为1.6 V至3.6 V.
微电力运行
斩波稳定设计提供卓越的温度稳定性
增强对身体压力的免疫力
良好的RF抗噪声能力
-40°C至+ 85°C的工作温度
完全无铅且符合RoHS标准
不含卤素和锑。“绿色”装置
AH189x,AH1812和AH3360霍尔开关应用
打开和关闭手机的检测
在便携式PC中盖住或显示开关
手机和平板电脑的皮套或盖子检测
家用电器和工业应用中的非接触式开关
数码相机,摄像机和手持游戏机
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | AH1893-Z-7 | 霍尔开关-传感器 | Digital Switch Omnipolar Switch Push-Pull Hall Effect SOT-553 | ¥2.12868 | 在线订购 |
![]() | | AH1894-Z-7 | 霍尔开关-传感器 | IC HALL SWITCH OMNIPO SOT553 | ¥2.71679 | 在线订购 |
![]() | | AH3360-FA-7 | 霍尔开关-传感器 | MAGNETIC SWITCH UNIPOLAR 4DFN | 在线订购 | |
![]() | | AH1895-FA-7 | 霍尔开关-传感器 | IC HALL SENSR OMNIPLOR SW 4DFN | 在线订购 | |
![]() | | AH3360-Z-7 | 霍尔开关-传感器 | IC HALL SENSR UNIPLOR SW SOT553 | ¥2.36543 | 在线订购 |
![]() | | AH3360-FT4-7 | 霍尔开关-传感器 | IC HALL SENSR UNIPLOR SW 6DFN | 在线订购 | |
![]() | | AH1812-FA-7 | 霍尔开关-传感器 | MAGNETIC SWITCH OMNIPOLAR 4DFN | 在线订购 | |
![]() | | AH1894-FA-7 | 霍尔开关-传感器 | IC HALL SWITCH OMNIPO DFN1216-4 | 在线订购 | |
![]() | | AH1897-FA-7 | 霍尔开关-传感器 | IC HALL SENSR OMNIPLOR SW 4DFN | ¥2.56696 | 在线订购 |
![]() | | AH1893-FA-7 | 霍尔开关-传感器 | IC HALL SENSR OMNIPLOR SW 4DFN | ¥3.70905 | 在线订购 |
![]() | | AH1895-Z-7 | 霍尔开关-传感器 | IC HALL SENSR OMNIPLOR SW SOT553 | ¥1.78114 | 在线订购 |
