B82476B1 SMT电感器
TDK为爱普科斯的B82476B1 SMT电感器（B82476B1 SMT Inductors）提供更高的电流能力
发布时间：2018-06-14
TDK公司推出了他们的爱普科斯 SMT功率电感器系列，其电流能力比现有类型高出10％。改进且高度可靠的B82476B1 * M100系列SMT功率电感器的元件设计用于0.33 A和7.5 A之间的额定电流。电感值范围为1.0μH至1000μH，典型直流电阻介于6.0之间mΩ和1.95Ω。
功率电感器符合AEC-Q200标准，适用于-55°C至+ 150°C的工作温度，满足汽车电子应用的严格要求。非屏蔽组件采用底板设计，具有很高的机械稳定性。这些电感器的占位面积为12.95 mm x 9.40 mm，插入高度为5.08 mm。这些元件符合RoHS标准，适用于JEDEC J-STD-020D的无铅焊接。大功率电感器的主要应用是汽车电子中的DC-DC转换器和用于要求苛刻的工业电子应用的开关模式电源（SMPS）。
B82476B1 SMT电感器特性
符合RoHS标准，适用于JEDEC J-STD-020D的无铅焊接
电流能力比现有类型高10％
额定电流高达7.5 A.
广泛的电感值从1.0μH到1000μH
宽泛的工作温度范围为-55°C至+ 150°C
符合AEC-Q200标准
B82476B1 SMT电感器应用
SMPS对温度范围和可靠性要求很高
汽车电子中的DC-DC转换器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

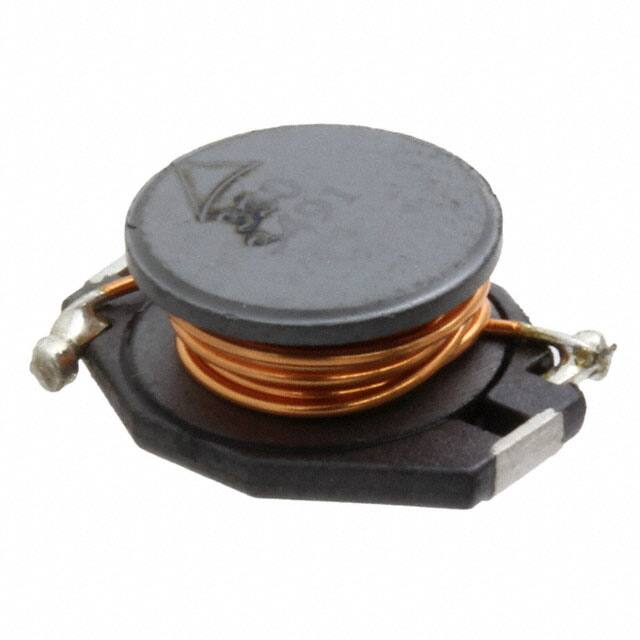

 | | B82476B1103M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 10µH ±20% 4.3A 27mΩ | ￥9.24165 | 在线订购 |

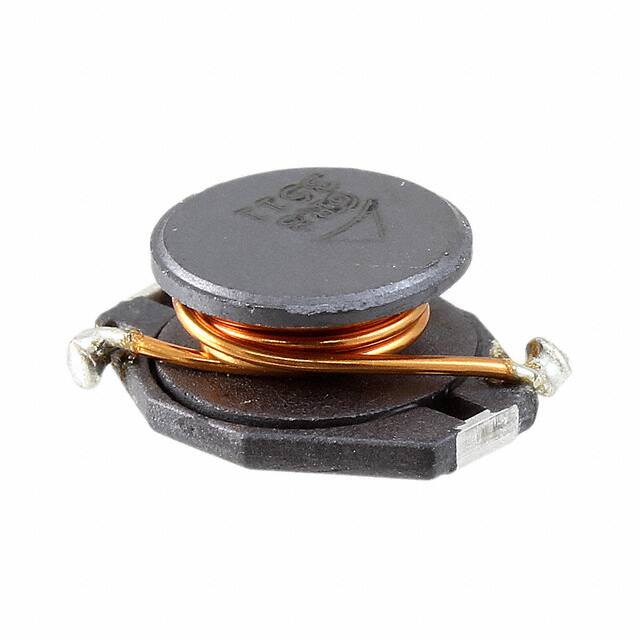

 | | B82476B1105M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 1MH 330MA 2.15 OHM SMD | ￥4.14013 | 在线订购 |

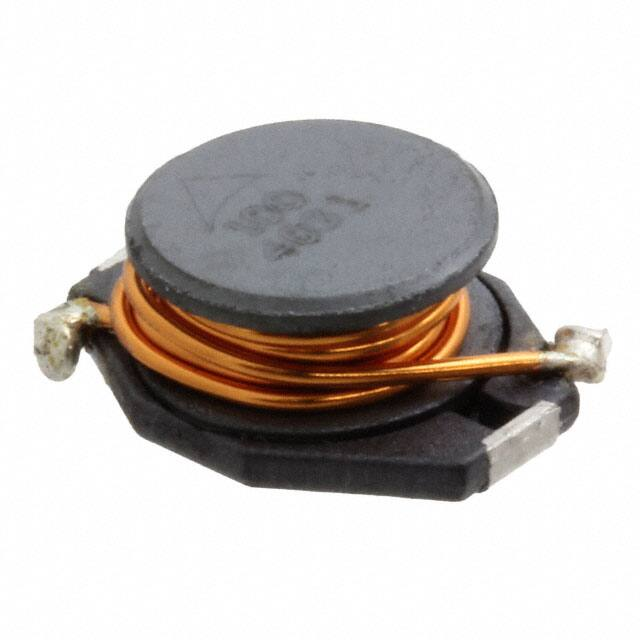

| | B82476B1154M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 150UH 1.1A 330 MOHM | ￥6.35949 | 在线订购 |
 | | B82476B1683M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 68µH ±20% 1.65A 160mΩ | ￥3.96929 | 在线订购 |
| | B82476B1224M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 220UH 880MA 530 MOHM | ￥4.00748 | 在线订购 |
| | B82476B1473M100 | 固定电感器-电感器 | FIXED IND 47UH 1.95A 120MOHM SMD | ￥10.25071 | 在线订购 |
 | | B82476B1682M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 6.8UH 4.8A 21 MOHM SMD | 在线订购 | |
| | B82476B1332M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 3.3µH ±20% 5.9A 13.5mΩ | ￥12.88830 | 在线订购 |
| | B82476B1223M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 22µH ±20% 2.95A 50mΩ | ￥4.14013 | 在线订购 |
| | B82476B1472M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 4.7UH 5.3A 16.5 MOHM | ￥9.24165 | 在线订购 |
 | | B82476B1334M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 330UH 650MA 810 MOHM | ￥9.12012 | 在线订购 |
 | | B82476B1333M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 33µH ±20% 2.3A 88mΩ | ￥3.97986 | 在线订购 |
| | B82476B1102M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 1UH 7.5A 8 MOHM SMD | 在线订购 | |
| | B82476B1104M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 100µH ±20% 1.4A 230mΩ | ￥4.00611 | 在线订购 |
 | | B82476B1684M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 680UH 430MA 1.6 OHM | ￥4.14013 | 在线订购 |
| | B82476B1474M100 | 固定电感器-电感器 | 固定电感器 Nonstandard 470µH ±20% 550mA 1.1Ω | ￥4.02273 | 在线订购 |
| | B82476B1222M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 2.2UH 6.7A 10.5 MOHM | ￥9.42457 | 在线订购 |
| | B82476B1153M100 | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 15UH 3.4A 40 MOHM SMD | ￥12.09197 | 在线订购 |
