    LT6016 和 LT6017

    LT6016 和 LT6017

    Linear Technology 的双/四通道 3.2 MHz、0.8 V/μs 低功耗、Over-the-Top®、精密运算放大器(LT6016 and LT6017 Precision Op Amp)

    发布时间:2018-06-14

    Linear Technology 推出 LT6016 和 LT6017 双通道和四通道宽输入运算放大器。 这些放大器集高精度和 LTC 特有 Over-the-Top® 架构的坚固性和通用性于一体。 最大输入失调电压为 50 µV,最大输入偏置电流为 5 nA,低频率噪声为  0.5 μVP-P,使得这些器件非常适合用于各种各样精密的汽车、工业和仪器应用。
    Over-the-Top 输入提供了真正远超 V+ 轨的操作。 LT6016/LT6017 工作时正常输入高出 V- 达 76 V,无论 V+ 是 3 V 还是 50 V。 附加容错功能保护运算放大器在以下条件下正常工作:反向电源条件(V + 达 -50)、负瞬变电压(VIN 达 -25 V)以及无供电时强制输出电压条件(VOUT高达 50 V)。 对需要放大器连接到另一块板上的模拟接口的应用以及用于高压侧和低压侧电流检测的应用来说,这种坚固耐用的架构非常有用。
    LT6016 和 LT6017 完全指定工作温度范围为 -40°C 至 85°C、-40°C 至 125°C 和 -55°C 至 150°C。 双通道 LT6016 采用 8 引线 MSOP 封装,四通道 LT6017 采用 6 mm x 3mm DFN 封装。

    LT6016 和 LT6017特性

    • 输入共模范围:V- 至 V-+ 76 V

    • 轨至轨输入和输出

    • 低功耗:315 μA/放大器

    • 工作温度范围:-55°C 至 +150°C

    • VOS:±50 μV(最大值)

    • CMRR、PSRR:126 dB

    • 50V 电池反向保护能力

    • 增益带宽积:3.2 MHz

    • 指定 5 V 和 ±15 V 电源

    • 高电压增益:1000 V/mV

    • 无反相

    • 无电源定序问题

    • 单通道 5 引线 SOT-23 (ThinSOT™) 封装

    • 双通道 8 引线 MSOP

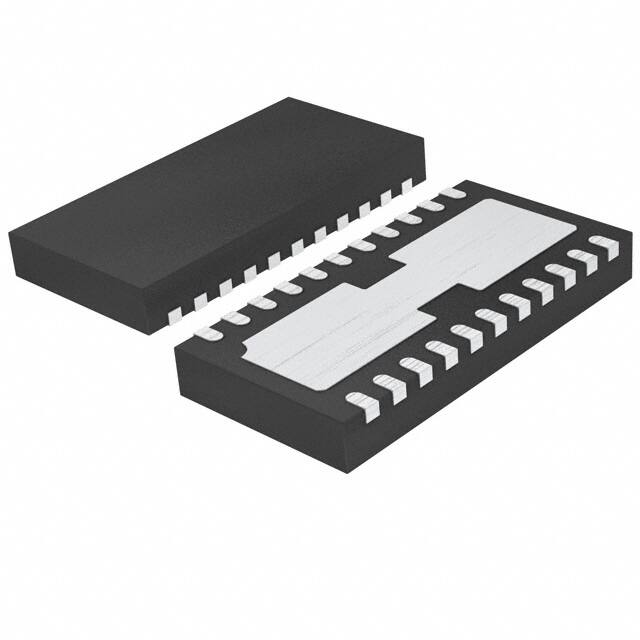

    • 四通道 22 引线 DFN (6 mm x 3 mm)

    LT6016 和 LT6017应用

    1. 高压侧或低压侧电流检测

    2. 电池/电源监控

    3. 4 mA 至 20 mA 发射器

    4. 高电压数据采集

    5. 电池/便携式仪器

    LT6016
    图片数据手册产品型号产品分类产品描述价格操作
    LT6016IMS8#PBF通用放大器-运算放大器及比较器通用 放大器 2 电路 满摆幅 8-MSOP¥37.70280在线订购
    LT6017
    图片数据手册产品型号产品分类产品描述价格操作
    LT6017IDJC#PBF通用放大器-运算放大器及比较器IC OPAMP GP 4 CIRCUIT 22DFN在线订购
    LT6017HDJC#PBF通用放大器-运算放大器及比较器IC OPAMP GP 4 CIRCUIT 22DFN在线订购
