具有 2 A 开关的 LT8471 双通道多拓扑结构转换器
来自 Linear Technology 的双通道多拓扑结构的 DC/DC 转换器（LT®8471 Dual Multitopology Converter with 2 A Switches），具有 2 A 开关和同步功能
发布时间：2018-06-14
LT®8471 来自 Linear Technology，是一款双通道 PWM DC/DC 转换器，包含两个内部 2 A、50 V 开关以及一个附加 500 mA 开关用于降压和反相转换。 每个 2 A 通道均可独立配置为降压、升压、SEPIC、反激或逆变式转换器。 LT8471 可从单输入轨生成正、负输出，是众多本地电源设计的理想之选。
LT8471 采用可调节振荡器，可由从 RT 引脚连接至地电位的电阻器设置。 此外，LT8471 还可与外部时钟同步。 该器件的自由运行或同步开关频率范围可设定在 100 kHz 和 2 MHz 之间。
其它特性，例如频率折返、软启动和电源良好也都已集成。 LT8471 采用 20 引脚 TSSOP 封装。
具有 2 A 开关的 LT8471 双通道多拓扑结构转换器特性
双通道 2 A 和一个 500 mA、50 V 内部电源开关通道
2 A 初级通道可以是降压、升压、SEPIC、ZETA、反激式或逆变 DC/DC 转换器
500 mA skyhook 通道可高效生成提升输入电压
宽输入电压范围：2.6 V 至 50 V
UVLO 和 OVLO 在 OV/UV 引脚可编程
每个通道可软启动编程
固定频率脉宽调制（由 RT 引脚设定或与外部时钟同步）
反相开关降低了输入纹波
20 引线 TSSOP 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

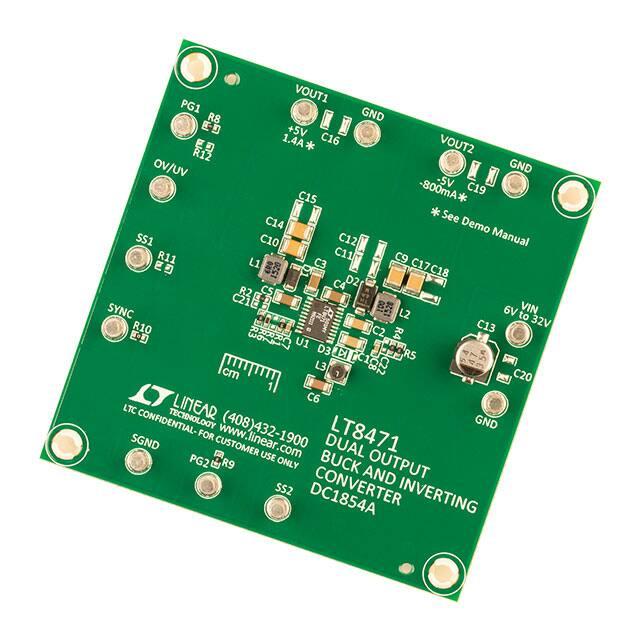

 | | DC1854A | 开发板/评估板/验证板-开发板/套件/编程器 | LT8471 - DC/DC，负反相器 2，非隔离 输出评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

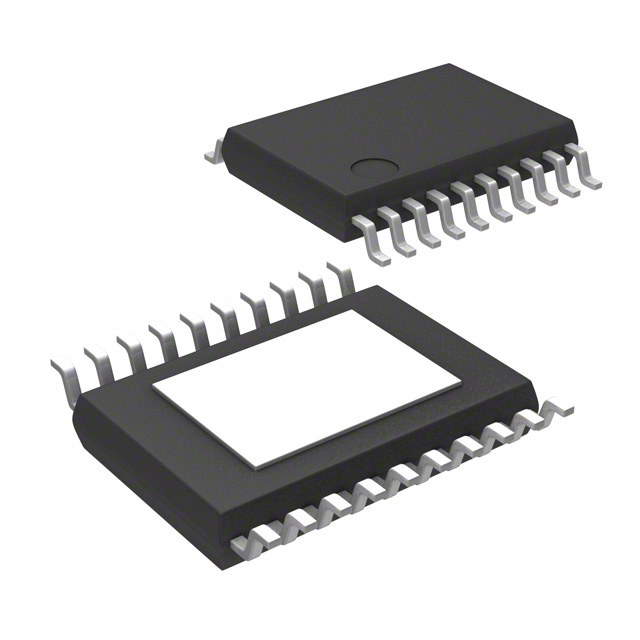

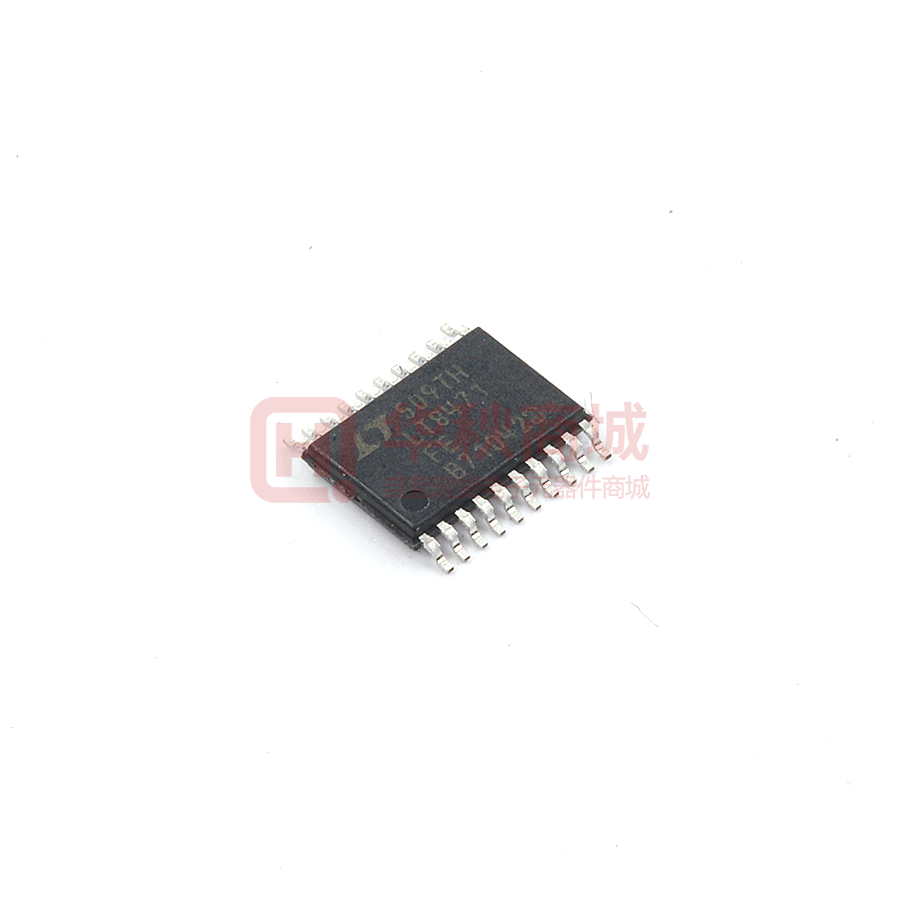

 | | LT8471IFE#PBF | DC-DC电源芯片-电源管理 | 降压，升压，反激，SEPIC 开关稳压器 2.6~50V 1.35A，2.1A TSSOP20 裸露焊盘 | ￥78.07320 | 在线订购 |
| | LT8471EFE#PBF | DC-DC电源芯片-电源管理 | 降压，升压，反激，SEPIC 开关稳压器 2.6~50V 1.35A，2.1A TSSOP20 裸露焊盘 | 在线订购 |
