VLF-M 系列扁平功率电感器

TDK 的 VLF-M 系列(VLF-M Series Low-Profile Power Inductor)是用于 DC-DC 转换的扁平、低损耗功率电感器

发布时间：2018-06-14

TDK VLF-M 系列功率电感器专为用于电源电路而设计的磁屏蔽式绕线电感器。 VLF-M 外形扁平，磁芯损耗极低。

VLF-M 系列扁平功率电感器特性

扁平产品系列，最大高度为 1.0 mm、1.2 mm 和 1.5 mm，因此适用于不同的用途
采用优化磁芯材料，磁芯损耗低
高磁屏蔽结构，支持高密度安装
兼容无卤素产品

VLF-M 系列扁平功率电感器应用

智能手机
平板电脑
硬盘驱动器
移动显示面板
紧凑型电源模块

Kit -168 pcs: 6 each of 1.0 µH ~ 22 µH Surface Mount
图片	数据手册	产品型号	产品分类	产品描述	价格	操作
		VLF-MT-KIT	电感器套件-套件	固定工具箱 168 件（28 个值 - 每个值 6 件）表面贴装型		在线订购

VLF-M Series
数据手册	产品型号	产品分类	产品描述	价格	操作

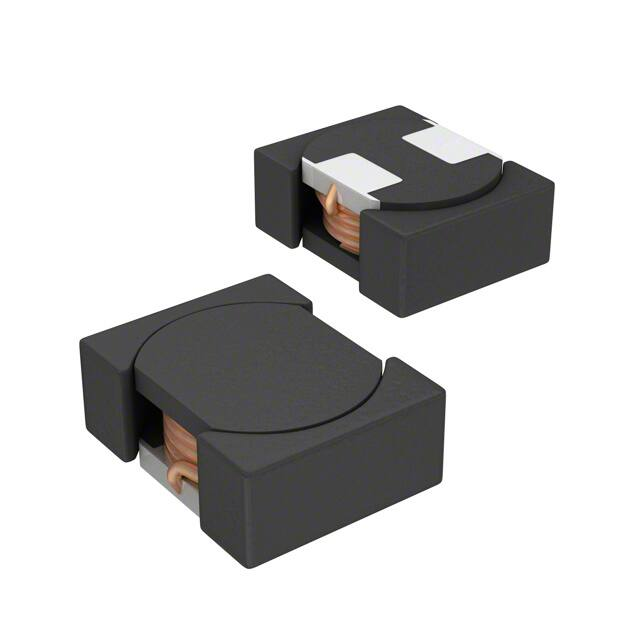

	VLF252015MT-2R2M	固定电感器-电感器	FIXED IND 2.2UH 2.1A 70 MOHM SMD	￥14.77620	在线订购

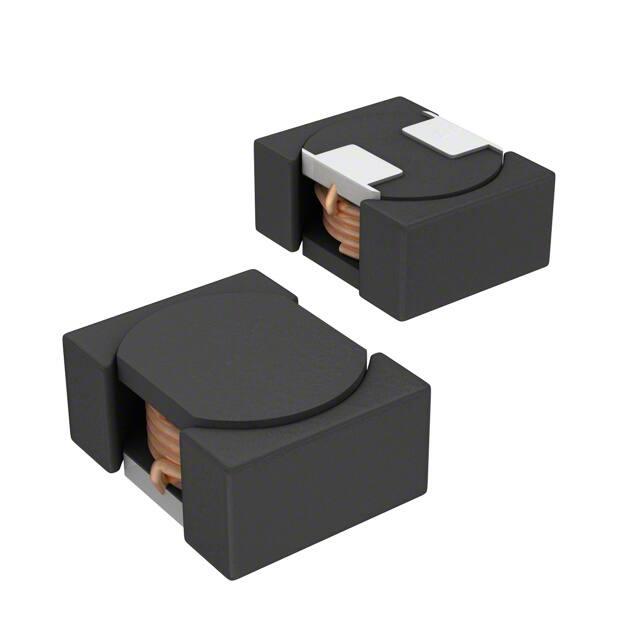

	VLF252010MT-100M	固定电感器-电感器	固定电感器 1008 ±20% 590mΩ		在线订购

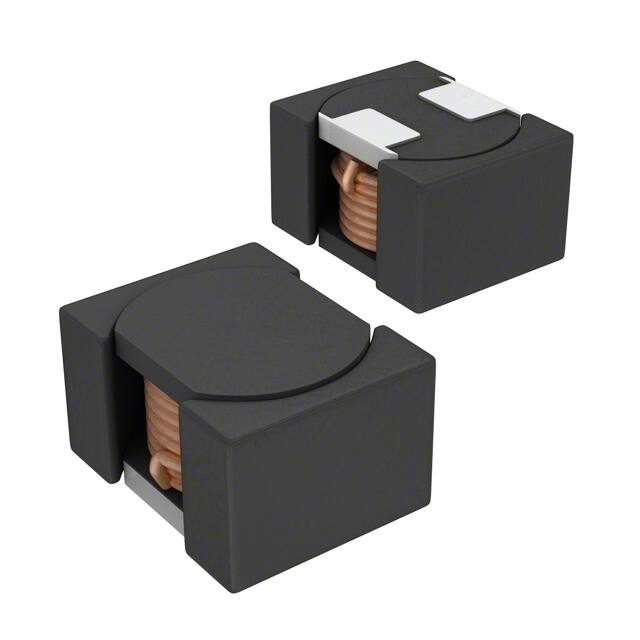

	VLF252012MT-150M	固定电感器-电感器	固定电感器 1008 15µH ±20% 630mA 680mΩ		在线订购
	VLF252012MT-2R2M	固定电感器-电感器	固定电感器 1008 2.2µH ±20% 1.67A 100mΩ		在线订购
	VLF252015MT-1R0N	固定电感器-电感器	固定电感器 1008 1µH ±30% 3.13A 30mΩ	￥7.93466	在线订购
	VLF252015MT-100M	固定电感器-电感器	固定电感器 1008 10µH ±20% 940mA 280mΩ		在线订购
	VLF252015MT-150M	固定电感器-电感器	FIXED IND 15UH 770MA 450 MOHM		在线订购
	VLF252015MT-6R8M	固定电感器-电感器	FIXED IND 6.8UH 1.14A 190 MOHM		在线订购

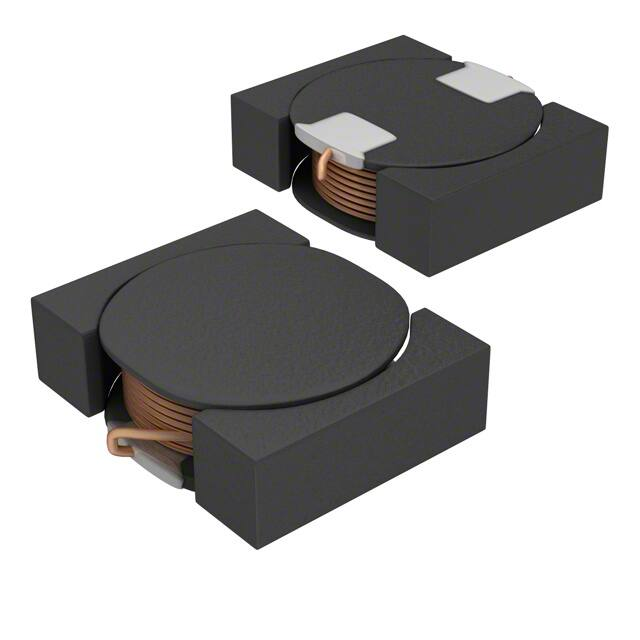

	VLF504015MT-1R0N	固定电感器-电感器	固定电感器 Nonstandard 1µH ±30% 3.61A 32mΩ		在线订购
	VLF252010MT-150M	固定电感器-电感器	FIXED IND 15UH 530MA 870 MOHM		在线订购
	VLF252010MT-1R0N	固定电感器-电感器	固定电感器 1008 ±30% 59mΩ		在线订购
	VLF252010MT-220M	固定电感器-电感器	FIXED IND 22UH 450MA 1.26 OHM		在线订购
	VLF252010MT-3R3M	固定电感器-电感器	FIXED IND 3.3UH 1.15A 190 MOHM		在线订购
	VLF252010MT-6R8M	固定电感器-电感器	FIXED IND 6.8UH 850MA 360 MOHM		在线订购
	VLF252010MT-R47N	固定电感器-电感器	固定电感器 1008 ±30% 29mΩ		在线订购
	VLF252010MT-R68N	固定电感器-电感器	FIXED IND 680NH 2.7A 43 MOHM SMD		在线订购
	VLF252012MT-4R7M	固定电感器-电感器	FIXED IND 4.7UH 1.09A 220 MOHM		在线订购
	VLF252012MT-220M	固定电感器-电感器	FIXED IND 22UH 460MA 1 OHM SMD		在线订购
	VLF252012MT-3R3M	固定电感器-电感器	FIXED IND 3.3UH 1.39A 150 MOHM		在线订购
	VLF252012MT-6R8M	固定电感器-电感器	6.8 µH 屏蔽鼓芯，绕线式电感器 890 mA 340 毫欧最大 1008（2520 公制）	￥7.42643	在线订购
