VLF-M-CA 系列扁平功率电感器
TDK VLF-M-CA 系列(VLF-M-CA Series Low-Profile Power Inductor)是外形扁平的低损耗汽车级功率电感器
发布时间:2018-06-14

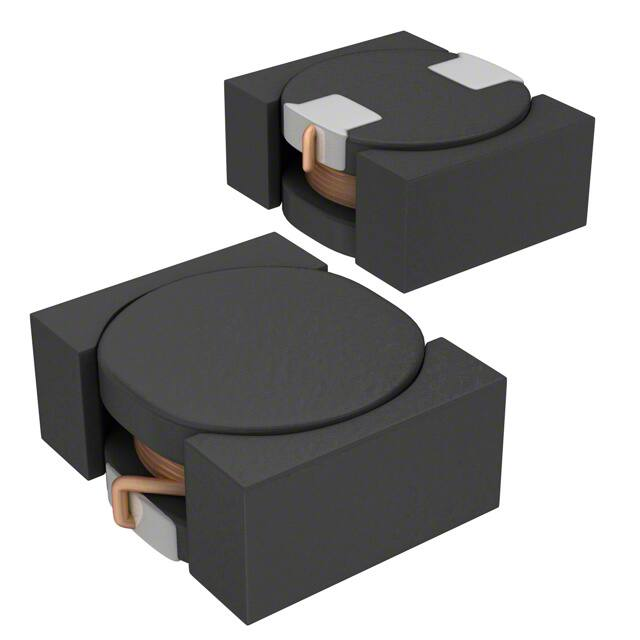

TDK VLF-M-CA 系列功率电感器是磁屏蔽式绕线电感器,外形小而扁,适用于电源电路。 应用包括车辆仪表板嵌入器件、配件和 DC-DC 转换。 VLF-M 系列的工作温度范围为 -40°C 至 +105°C,且符合 AEC-Q200 规范。
VLF-M-CA 系列扁平功率电感器特性
扁平产品系列,最大高度为 1.0 mm、1.2 mm 和 1.5 mm
采用优化型磁芯材料,磁芯损耗低
高磁屏蔽结构且兼容高密度安装
无卤素
VLF-M-CA 系列扁平功率电感器应用
汽车配件
其它汽车系统(驱动、转向、停车
或安全相关系统除外)
汽车导航系统
车载信息娱乐系统
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| VLF302515MT-150M-CA | 固定电感器-电感器 | FIXED IND 15UH 990MA 330 MOHM | 在线订购 | ||
| VLF252012MT-1R5N-CA | 固定电感器-电感器 | FIXED IND 1.5UH 2.17A 69MOHM SMD | 在线订购 | ||
| VLF252012MT-R47N-CA | 固定电感器-电感器 | FIXED IND 470NH 3.45A 29 MOHM | ¥8.09024 | 在线订购 | |
| VLF252015MT-3R3M-CA | 固定电感器-电感器 | 固定电感器 1008 3.3µH ±20% 1.7A 100mΩ | 在线订购 | ||
| VLF252015MT-1R0N-CA | 固定电感器-电感器 | FIXED IND 1UH 3.13A 30 MOHM SMD | 在线订购 | ||
| VLF252015MT-2R2M-CA | 固定电感器-电感器 | 固定电感器 1008 2.2µH ±20% 2.1A 70MΩ | 在线订购 | ||
| VLF302512MT-4R7M-CA | 固定电感器-电感器 | FIXED IND 4.7UH 1.42A 136 MOHM | 在线订购 | ||
| VLF252012MT-100M-CA | 固定电感器-电感器 | 固定电感器 1008 10µH ±20% 780mA 410mΩ | 在线订购 | ||
| VLF252015MT-150M-CA | 固定电感器-电感器 | 固定电感器 1008 15µH ±20% 770mA 450mΩ | 在线订购 | ||
| VLF302510MT-1R5N-CA | 固定电感器-电感器 | 固定电感器 Nonstandard 1.5µH ±30% 1.65A 66mΩ | 在线订购 | ||
| VLF302512MT-100M-CA | 固定电感器-电感器 | 固定电感器 Nonstandard 10µH ±20% 950mA 299mΩ | 在线订购 | ||
| VLF403215MT-1R0N-CA | 固定电感器-电感器 | 固定电感器 Nonstandard 1µH ±30% 3.56A 31mΩ | ¥13.45262 | 在线订购 | |
| VLF252010MT-R47N-CA | 固定电感器-电感器 | 470 nH 屏蔽 鼓芯,绕线式 电感器 3.35 A 29 毫欧最大 1008(2520 公制) | ¥7.64124 | 在线订购 | |
| VLF252010MT-6R8M-CA | 固定电感器-电感器 | 固定电感器 1008 6.8µH ±20% 850mA 360mΩ | ¥7.66499 | 在线订购 | |
| VLF252010MT-1R0N-CA | 固定电感器-电感器 | 固定电感器 1008 1µH ±30% 2.25A 59mΩ | ¥7.64124 | 在线订购 | |
| VLF252010MT-100M-CA | 固定电感器-电感器 | 固定电感器 1008 10µH ±20% 660mA 590mΩ | ¥7.66499 | 在线订购 | |
| VLF252010MT-2R2M-CA | 固定电感器-电感器 | 固定电感器 1008 2.2µH ±20% 1.47A 120mΩ | 在线订购 | ||
| VLF252010MT-4R7M-CA | 固定电感器-电感器 | 固定电感器 1008 4.7µH ±20% 950mA 300mΩ | 在线订购 | ||
| VLF252012MT-4R7M-CA | 固定电感器-电感器 | FIXED IND 4.7UH 1.09A 220 MOHM | ¥8.09024 | 在线订购 | |
| VLF252012MT-2R2M-CA | 固定电感器-电感器 | 固定电感器 1008 2.2µH ±20% 1.67A 100mΩ | 在线订购 |
