SPM 系列功率电感器
TDK SPM 系列功率电感器(SPM Series Power Inductors)是一个铁粉磁芯、高饱和电流型电感器系列
发布时间：2018-06-14
TDK 的 SPM 系列功率电感器属于单片电感器，在小封装中实现了高电流能力和高饱和电流。 这些性能得益于 TDK 在铁基材料方面的专业能力和原始绕组技术。 SPM 系列采用磁屏蔽结构，工作温度范围为 -40°C 至 +125°C 并可采用多种尺寸的外壳。
SPM 系列功率电感器特性
提供多种尺寸的封装（3 mm x 3 mm、4 mm x 4 mm、5 mm x 5 mm、6.5 mm x 7 mm 和多种高度），包括用于便携式应用的扁平型
采用铁磁性材料的磁屏蔽型绕线电感器
高电流能力和高饱和电流
适用于高度自动化的安装工艺
平滑的 DC 偏置衰减特性
工作温度范围宽（-40°C 至 +125°C）
SPM 系列功率电感器应用
智能电话
平板电脑
笔记本电脑
服务器负载点 DC 转换
HDD
其它紧凑型稳压器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

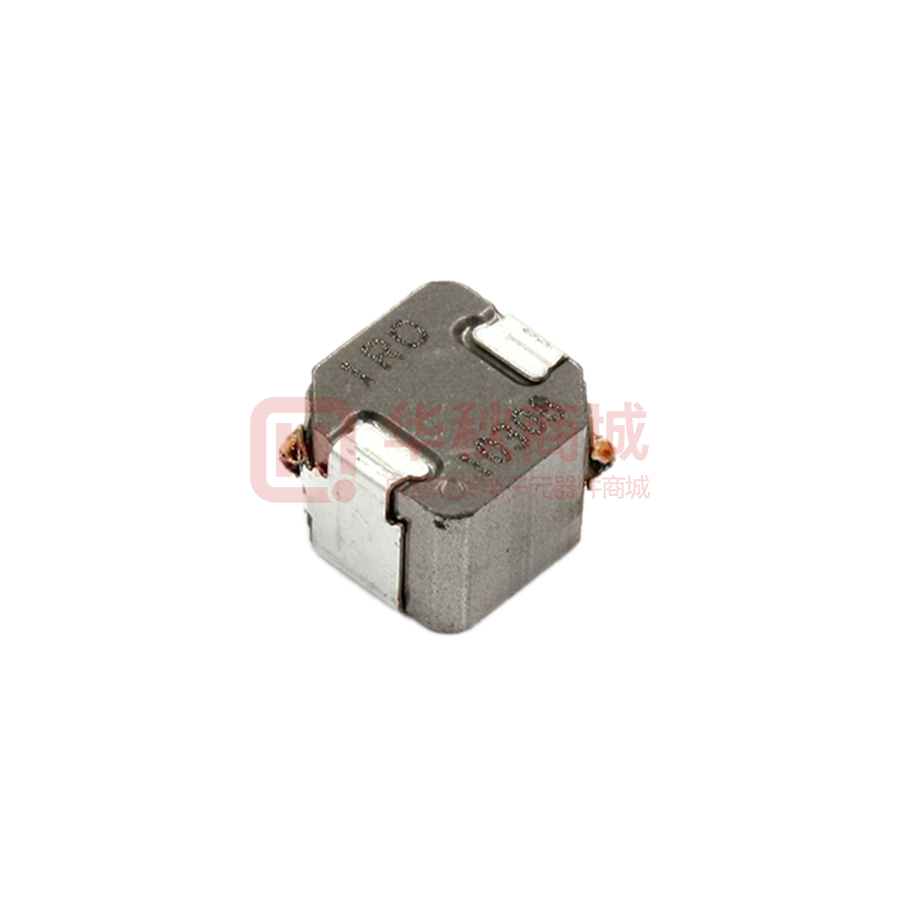

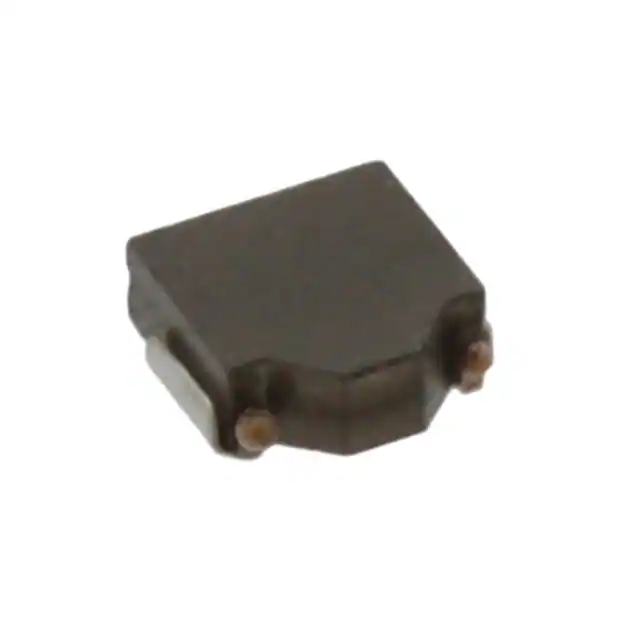

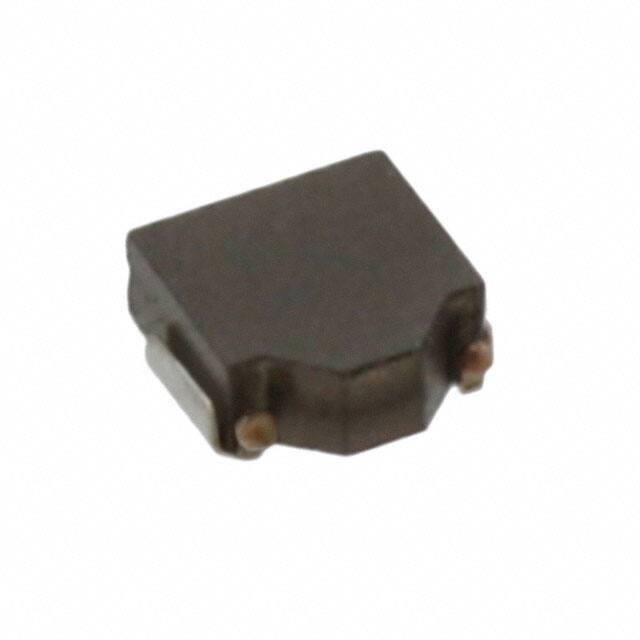

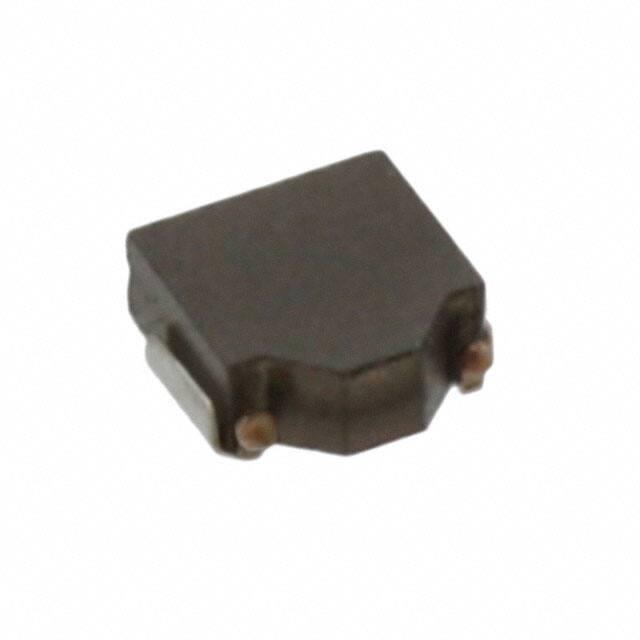

 | | SPM6530T-2R2M | 功率电感-电感器 | 功率电感 2.2µH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 19.03mΩ 8.2A | ￥1.00073 | 在线订购 |
 | | SPM6530T-1R5M100 | 功率电感-电感器 | 功率电感 1.5µH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 10.67mΩ 11A | ￥7.39350 | 在线订购 |
 | | SPM6530T-1R0M120 | 功率电感-电感器 | 功率电感 1µH ±20% IND_7.1X6.5MM_SM 1.20mm 3.20 x 3.00mm 7.81mΩ 13A | ￥0.85364 | 在线订购 |
 | | SPM6530T-3R3M | 功率电感-电感器 | 功率电感 3.3µH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 29.7mΩ 6.8A | ￥0.63110 | 在线订购 |
 | | SPM6530T-4R7M | 功率电感-电感器 | 固定电感器 IND_7.1X6.5MM_SM 4.7µH ±20% 5.6A 6.50 x 6.50mm 3.00mm 35.8mΩ - - | ￥1.07342 | 在线订购 |
 | | SPM4012T-1R5M | 功率电感-电感器 | 功率电感 1.5µH ±20% 57.1mΩ IND_4.4X4.1MM_SM | ￥1.01630 | 在线订购 |
 | | SPM6530T-R47M170 | 功率电感-电感器 | 固定电感器 Nonstandard 470nH ±20% 20A 3.63mΩ | ￥1.01823 | 在线订购 |
 | | SPM6530T-R68M140 | 功率电感-电感器 | 功率电感 680nH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 4.9mΩ 16A | ￥1.18142 | 在线订购 |
 | | SPM6550T-1R0M100A | 功率电感-电感器 | 功率电感 1.09µH ±20% 4.7mΩ IND_7.1X6.5MM_SM | ￥2.03915 | 在线订购 |
| | SPM6530T-R25M230 | 功率电感-电感器 | 7.1x6.5x3 250nH ±20% DCR=2.31mΩ 23A | ￥0.63800 | 在线订购 |
 | | SPM3015T-1R0M | 固定电感器-电感器 | SPM3015T-1R0M | 在线订购 | |
| | SPM4012T-2R2M | 功率电感-电感器 | 功率电感 2.2µH ±20% IND_4.4X4.1MM_SM 1.20mm 4.40 x 4.10mm 94.3mΩ 2.9A | ￥2.06930 | 在线订购 |
 | | SPM3020T-2R2M | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 2.8A 90mΩ | 在线订购 | |
 | | SPM3012T-3R3M | 功率电感-电感器 | FIXED IND 3.3UH 1.5A 210 MOHM | ￥0.61398 | 在线订购 |
| | SPM3012T-4R7M | 功率电感-电感器 | 固定电感器 Nonstandard 4.7µH ±20% 1.3A 270mΩ | ￥1.02438 | 在线订购 |
 | | SPM4020T-1R0M | 固定电感器-电感器 | SPM4020T-1R0M | ￥10.38248 | 在线订购 |
| | SPM5020T-4R7M | 功率电感-电感器 | 功率电感 4.7µH ±20% 5020 2.00mm 5.40 x 5.10mm 77.4mΩ 3.4A | ￥1.37269 | 在线订购 |
| | SPM3015T-R47M | 固定电感器-电感器 | SPM3015T-R47M | ￥9.87424 | 在线订购 |
 | | SPM3020T-1R0M | 固定电感器-电感器 | SPM3020T-1R0M | ￥10.13355 | 在线订购 |
 | | SPM3020T-3R3M | 功率电感-电感器 | 3.3 µH 屏蔽 鼓芯，绕线式 电感器 2.2 A 127.4 毫欧最大 非标准 | ￥10.13355 | 在线订购 |
