    主页所有制造商VishaySiP12116 3 A同步降压稳压器

    SiP12116 3 A同步降压稳压器

    SiP12116 3 A同步降压稳压器

    Vishay的SiP12116 3 A同步降压稳压器(SiP12116 3 A Synchronous Buck Regulator)具有固定的650 kHz开关频率,节省空间的3 mm x 3 mm封装

    发布时间:2018-06-14

    Vishay的 SiP12116是一款高频CM-COT同步降压稳压器,集成了高端和低端功率MOSFET。其功率级能够以650 kHz的开关频率提供高达3A的连续电流。稳压器可在4.5 V至15 V输入电压范围内产生低至0.6 V的可调输出电压,以适应各种应用。SiP12116的CM-COT控制可在整个负载范围内提供超快的瞬态响应和低纹波,并且输出电容最小,无ESR要求。该器件具有1 ms的内置软启动功能,同时提供简单的设计,最少的外部元件和集成补偿。只需7个外部元件即可完成3 A降压稳压器设计,总共100 mm 2。

    该器件提供完整的保护设置,包括逐周期电流限制,短路保护(SCP),过温保护(OTP)和输入欠压锁定(UVLO)。SiP12116的设计符合nVidia OpenVreg Type-0规范,采用3 mm x 3 mm DFN10封装,带有导热垫。


    SiP12116 3 A同步降压稳压器特性

    • 支持4.5 V至15 V输入电压范围

    • 固定高650 kHz开关频率

    • 可调输出电压低至0.6 V.

    • 3 A连续输出电流

    • 先进的CM-COT控制

    • 超快瞬态响应

    • 出色的线路/负载调节

    • 全陶瓷溶液; 没有ESR要求

    • 轻负载下的高级纹波控制

    • 无需赔偿

    • 全套保护套装

    • 逐周期电流限制

    • 短路保护(SCP)

    • 过温保护(OTP)

    • 输入欠压锁定(UVLO)

    • 电源好功能

    • 支持输出滤波器的所有MLCC电容类型

    • <5μA典型关断电流

    • ±2%输出电压精度

    • 固定软启动:典型值为1.2 ms

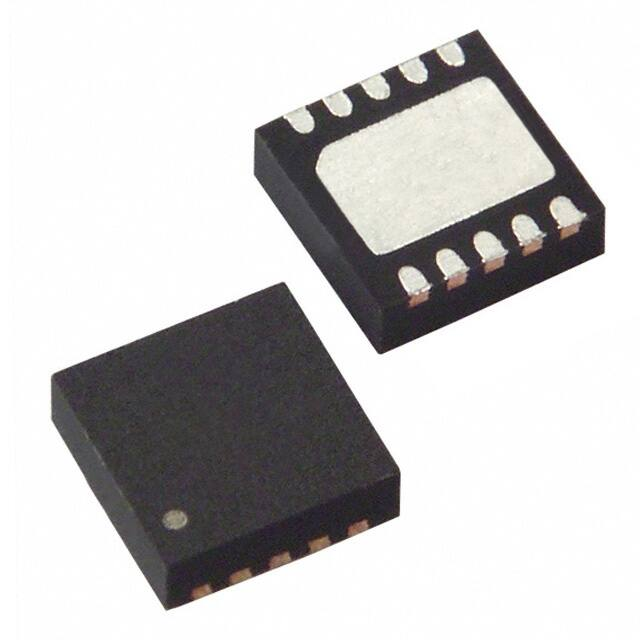

    • 小型DFN10 3 x 3封装

    SiP12116 3 A同步降压稳压器应用

    1. 在空间受限的消费电子,计算,电信和工业应用中,5 V和12 V电源轨的负载点调节

    2. nVidia显卡解决方案,服务器系统电源,DSP,FPGA,ASIC,机顶盒和电视电源

    SiP12116 3A Synchronous Buck Regulator
    图片数据手册产品型号产品分类产品描述价格操作
    SIP12116DMP-T1-GE4DC-DC电源芯片-电源管理IC REG BUCK ADJUSTABLE 3A 10DFN¥9.41997在线订购
