LTC2000 DAC
Linear Technology 的 LTC2000 （LTC®2000 DACs）是一系列 16/14/11 位 2.5 Gsps 电流驱动型 DAC
发布时间：2018-06-14
Linear Technology 的 LTC®2000 是一个具有卓越频谱纯度的 16/14/11 位 2.5Gsps 电流驱动型 DAC 系列。 单端口（1.25 Gsps 模式）或双端口（2.5 Gsps 模式）源同步 LVDS 接口采用可与数据正交或同相的 625 MHz DDR 数据时钟，以支持高达 1.25 Gbps 的数据速率。 内部同步器可自动使数据与 DAC 采样时钟同步。 诸如图形发生、LVDS 输出环路和结温检测等其它功能简化了系统开发和测试。 一个串行外设接口 (SPI) 端口用于内部寄存器的配置、回读。 LTC2000 采用 1.8 V 和 3.3 V 电源，在 2.5 Gsps 和 1.25 Gsps 采样速率下功耗分别为 2.2 W 和 1.3 W。
LTC2000 DAC特性
70 MHz fOUT 时 SFDR 为 80 dBc
在 DC 至 1000MHz fOUT 范围内 SFDR >68 dBc
40 mA 标称满量程，符合 ±1 V 输出
10 mA 至 60 mA 可调满量程电流
单或双端口 DDR LVDS 和 DHSTL 接口
低延迟（单端口 7.5 次操作循环，双端口 11 次操作循环）
在 DC 至 1000MHz fOUT 范围内双音调 IMD >78 dBc
在 65MHz fOUT 且偏移为 1MHz 时，附加相位噪声为 -165 dBc/Hz

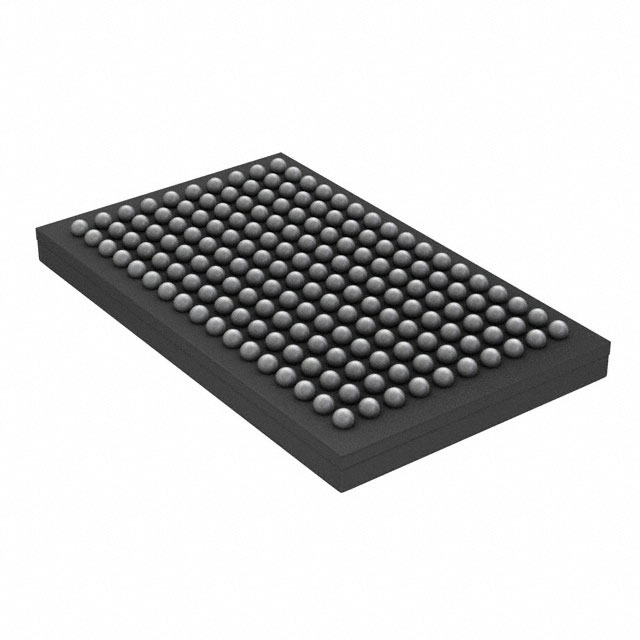

170 引脚 (9 mm × 15 mm) BGA 封装
LTC2000 DAC应用
宽带通信系统
DOCSIS CMTS
直接 RF 合成
雷达
仪器
自动测试设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC2000CY-11#PBF | 数模转换器（DAC）-数据转换器 | IC DAC 11BIT A-OUT 170BGA | 在线订购 | |
| | LTC2000IY-11#PBF | 数模转换器（DAC）-数据转换器 | IC DAC 11BIT A-OUT 170BGA | 在线订购 |
