RLF-D 系列汽车级低 RDC 功率电感器
TDK 的 RLF-D 系列汽车级功率电感器（RLF-D Series Automotive Low RDC Power Inductor）采用绕线和磁屏蔽形式
发布时间：2018-06-14
TDK RLF-D 系列功率电感器属于具有低 DC 电阻的磁屏蔽绕线式电感器，适用于汽车应用中的通用电源电路。 该系列工作温度范围为 -40°C 至 +150°C。 该系列符合 AEC-Q200 标准。
RLF-D 系列汽车级低 RDC 功率电感器特性
各种不同的尺寸选择：7 mm x 7 mm、10 mm x 10 mm 及以从 4.5 mm 至 6.0 mm 的各种高度
高额定 DC 电流
磁屏蔽绕线结构
出色的直流偏置特性
RLF-D 系列汽车级低 RDC 功率电感器应用
传输控制
发动机控制单元
动力转向控制装置
制动控制
其它汽车系统和配件
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

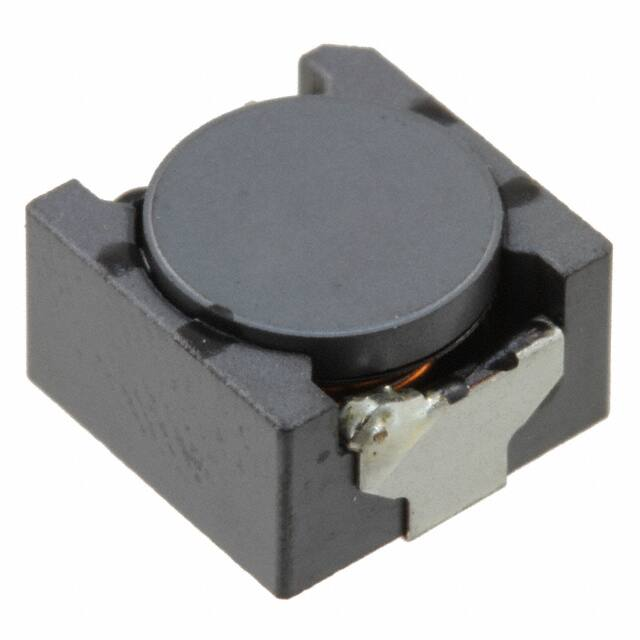

 | | RLF10160T-330M1R8-D | 固定电感器-电感器 | 固定电感器 Nonstandard 33µH ±20% 1.8A 79.2mΩ | ￥10.80333 | 在线订购 |

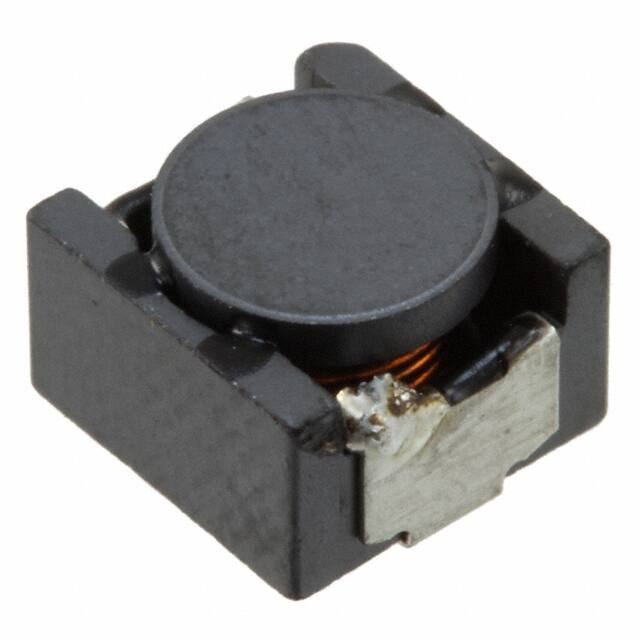

 | | RLF7045T-220M1R4-D | 功率电感-电感器 | 固定电感器 Nonstandard 22µH ±20% 1.4A 98.4mΩ | ￥15.19510 | 在线订购 |
 | | RLF7045T-470M1R0-D | 固定电感器-电感器 | 47 µH 屏蔽 鼓芯，绕线式 电感器 1 A 192 毫欧最大 非标准 | ￥19.31160 | 在线订购 |
| | RLF10160T-100M2R8-D | 固定电感器-电感器 | 固定电感器 Nonstandard 10µH ±20% 2.8A 37.2mΩ | ￥10.80333 | 在线订购 |
| | RLF10160T-101M1R1-D | 固定电感器-电感器 | FIXED IND 100UH 1.1A 234MOHM SMD | ￥10.80333 | 在线订购 |
