NTHS 系列热敏电阻
![NTHS 系列热敏电阻](http://file1.elecfans.com/web2/M00/91/1D/wKgZomTeg9SAKnSCAAA63dJGGFI73.jpeg)
Vishay 的 NTHS 系列热敏电阻(NTHS Series Thermistors)在宽温度范围内拥有高灵敏度和高精确度
发布时间:2018-06-14
来自 Vishay 的负温度系数表面贴装(NTHS 系列)热敏电阻在宽温度范围内拥有高灵敏度和高精确度,采用具有玻璃护套和环绕式镍隔层端接的高密度单片结构。 NTHS 热敏电阻非常适用于不同细分市场内、各种应用中的温度检测、保护和补偿。
NTHS 热敏电阻采用陶瓷基体技术,提供四个标准表面贴装外壳尺寸(0402、0603、0805 和 1206)。 NTHS 热敏电阻在 -40°C 到 +150°C 的宽温度范围内提供高精度的温度测量能力。 NTHS 元件采用多个电阻值 (R25) 和曲线 (B25/85) 组合,在各种不同的应用中均具有设计灵活性。 经研究发现,NTHS 热敏电阻广泛应用于多种不同的市场领域,包括汽车、工业和消费类。 NTHS 热敏电阻采用纸质卷带包装,完全兼容大批量、自动化制造工艺。 热敏电阻端头可采用 Sn100 或 Sn90Pb10 镀层。
NTHS 系列热敏电阻特性
提供标准表面贴装外壳尺寸 (0402、0603、0805、1206)
玻璃封装,增加了稳定性
宽温度范围:-40°C 至 +150°C
25°C 时电阻值范围为从 1 KΩ 至 350 KΩ,公差低至 ± 1%,特性曲线/外壳尺寸可选
多个 beta 值(6 个不同的曲线),范围从 3185 K 至 4247 K,公差低至 ± 3%
采用符合 RoHS 规范的封装和锡/铅封装
NTHS 系列热敏电阻应用
汽车系统
消费电子
电源和转换
电池充电器
照明系统
工业自动化
太阳能逆变器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

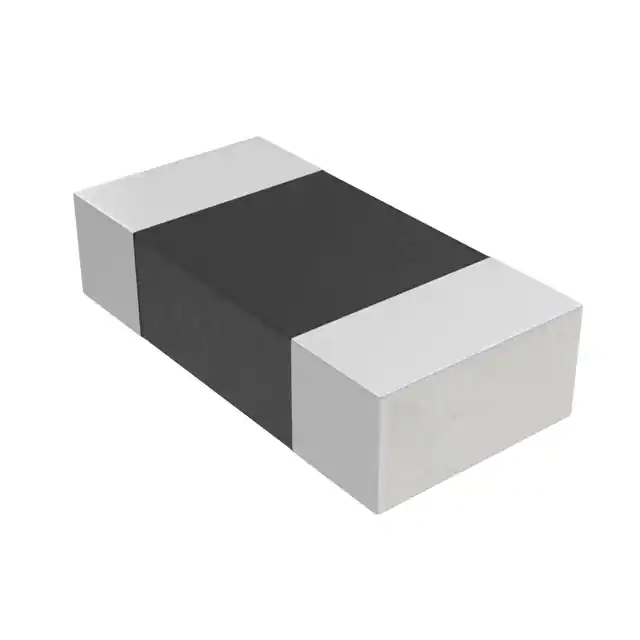

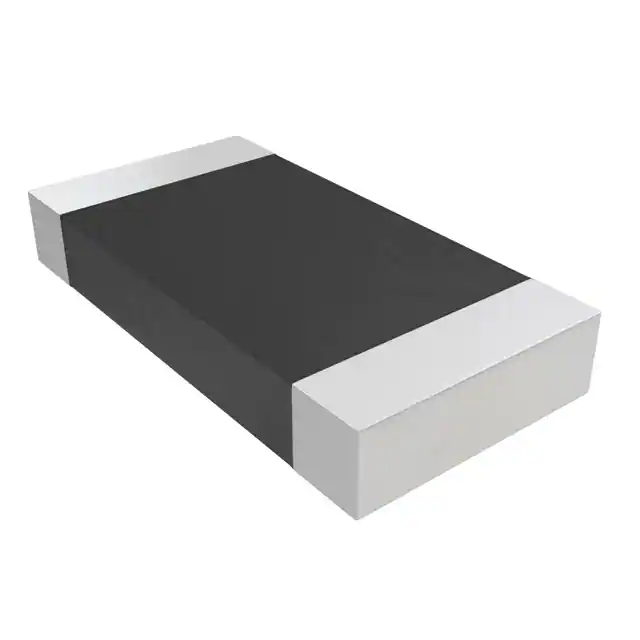

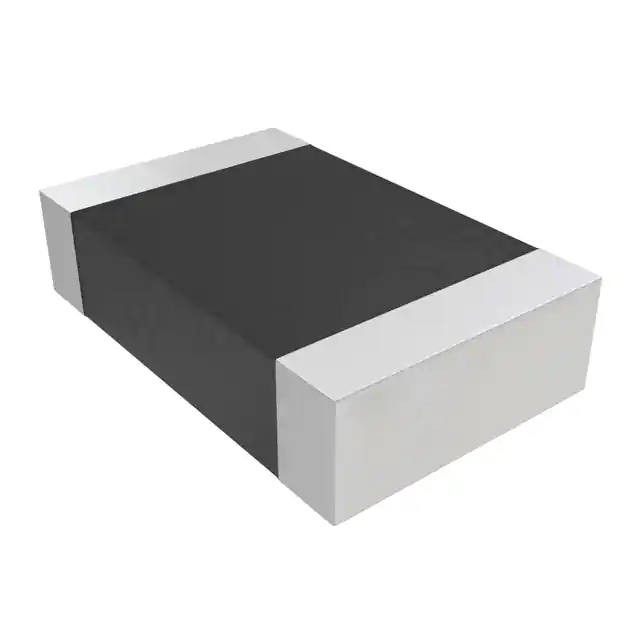

![]() | | NTHS0402N01N1003JE | NTC热敏电阻-传感器 | THERMISTOR NTC 100K OHM 5% 0402 | ¥9.15840 | 在线订购 |
![]() | | NTHS0402N02N1002JE | NTC热敏电阻-传感器 | NTC THERMISTOR 10K OHM 5% 0402 | ¥8.58600 | 在线订购 |
![]() | | NTHS0402N01N6802JE | NTC热敏电阻-传感器 | THERMISTOR NTC 68K OHM 5% 0402 | ¥34.84200 | 在线订购 |
![]() | | NTHS0402N02N1202JE | NTC热敏电阻-传感器 | THERMISTOR NTC 12K OHM 5% 0402 | ¥31.07315 | 在线订购 |
![]() | | NTHS0402N04N3503JE | NTC热敏电阻-传感器 | THERMISTOR NTC 350K OHM 5% 0402 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | NTHS0603N01N1003JE | NTC热敏电阻-传感器 | NTC THERMISTOR 100K OHM 5% 0603 | ¥36.55955 | 在线订购 |
![]() | | NTHS0603N02N1002JE | NTC热敏电阻-传感器 | NTC Thermistor 10k 0603 (1608 Metric) | ¥5.86940 | 在线订购 |
![]() | | NTHS0603N02N1002KE | NTC热敏电阻-传感器 | NTC THERMISTOR 10K OHM 10% 0603 | 在线订购 | |
![]() | | NTHS0603N01N6802JE | NTC热敏电阻-传感器 | NTC Thermistor 68k 0603 (1608 Metric) | ¥36.55955 | 在线订购 |
![]() | | NTHS0603N01N7002JE | NTC热敏电阻-传感器 | NTC THERMISTOR 70K OHM 5% 0603 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | NTHS0805N01N5002JE | NTC热敏电阻-传感器 | NTC Thermistor 50k 0805 (2012 Metric) | ¥16.58817 | 在线订购 |
![]() | | NTHS0805N01N4702JE | NTC热敏电阻-传感器 | NTC THERMISTOR 47K OHM 5% 0805 | ¥5.98961 | 在线订购 |
![]() | | NTHS0805N01N3302JE | NTC热敏电阻-传感器 | THERMISTOR NTC 33K OHM 5% 0805 | 在线订购 | |
![]() | | NTHS0805N01N5002KE | NTC热敏电阻-传感器 | NTC Thermistor 50k 0805 (2012 Metric) | ¥40.24005 | 在线订购 |
![]() | | NTHS0805N01N6802JE | NTC热敏电阻-传感器 | THERMISTOR NTC 68K OHM 5% 0805 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | NTHS1206N02N1002JE | NTC热敏电阻-传感器 | THERMISTOR NTC 10K OHM 5% 1206 | ¥37.02251 | 在线订购 |
![]() | | NTHS1206N01N1003KE | NTC热敏电阻-传感器 | NTC Thermistor 100k 1206 (3216 Metric) | ¥37.02251 | 在线订购 |
![]() | | NTHS1206N01N4702JE | NTC热敏电阻-传感器 | NTC THERMISTOR 47K OHM 5% 1206 | ¥37.02251 | 在线订购 |
![]() | | NTHS1206N01N1003JE | NTC热敏电阻-传感器 | NTC THERMISTOR 100K OHM 5% 1206 | ¥17.27586 | 在线订购 |
![]() | | NTHS1206N01N5002JE | NTC热敏电阻-传感器 | NTC THERMISTOR 50K OHM 5% 1206 | ¥32.89144 | 在线订购 |
