WE-CMBNC 共模基纳米晶体
![WE-CMBNC 共模基纳米晶体](http://file1.elecfans.com/web2/M00/91/21/wKgaomTeg2OANakOAAAiqYSLlso07.jpeg)
Wurth Electronics 基于纳米晶体环形磁芯的电流补偿型功率扼流圈(WE-CMBNC Common-Mode-Base Nanocrystalline)
发布时间:2018-06-14
这些新型电源扼流圈来自 Wurth Electronics,采用纳米晶体内核,尤其引人注目的是其宽带衰减特性。 电源干扰因此可以降至更低的 kHz 范围内。 对于具有高泄露电流负载的应用,这种特性尤其有用——在很多情况下,可以降低 Y 电容器的值。 纳米晶体磁芯的磁导率是传统铁氧体材料磁芯的十倍。
WE-CMBNC 共模基纳米晶体特性
磁导率很高的纳米晶体磁芯材料
通过塑料外壳和绕组垫片改进了绝缘
在高温度条件下具有高而稳的电感值
高额定电流
宽带抑制
小体积
频率范围:1 kHz-300 MHz
工作温度:-40°C 至 +125°C
WE-CMBNC 共模基纳米晶体应用
电力电子设备
电源线输入和输出滤波器
电机中的无线电干扰抑制
共模噪声抑制
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

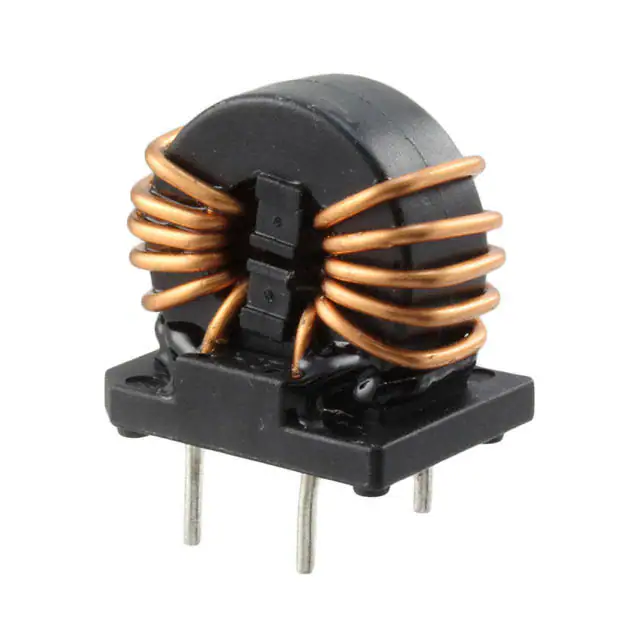

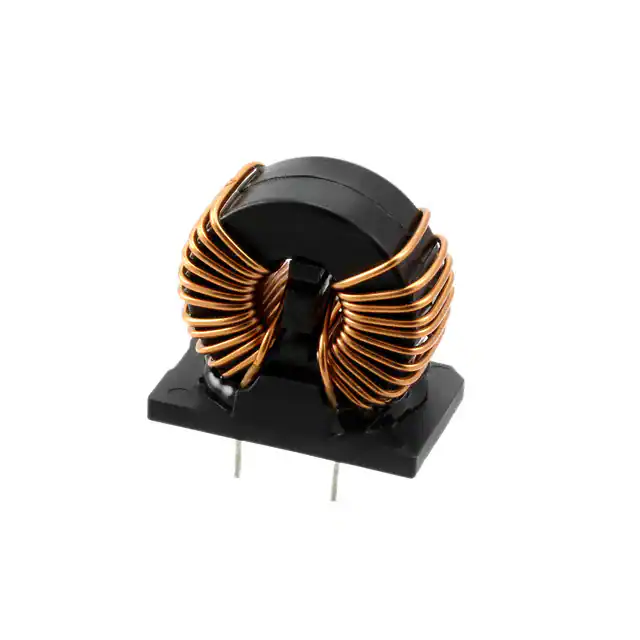

![]() | | 7448031002 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 2MH 10A 2LN TH | 在线订购 | |
![]() | | 7448031501 | 共模滤波器-滤波器与磁珠 | 1mH @ 10kHz 2 Line Common Mode Choke Through Hole 15A DCR 3.3 mOhm | ¥73.07280 | 在线订购 |
![]() | | 7448040707 | 共模滤波器-滤波器与磁珠 | COMMONMODECHOKE7MH7A2LNTH | 在线订购 | |
![]() | | 7448053201 | 共模滤波器-滤波器与磁珠 | 900µH @ 10kHz 2 Line Common Mode Choke Through Hole 32A DCR 1.1 mOhm | 在线订购 | |
![]() | | 7448014501 | 共模滤波器-滤波器与磁珠 | 400µH @ 10kHz 2 Line Common Mode Choke Through Hole 4.5A DCR 22 mOhm | 在线订购 |
