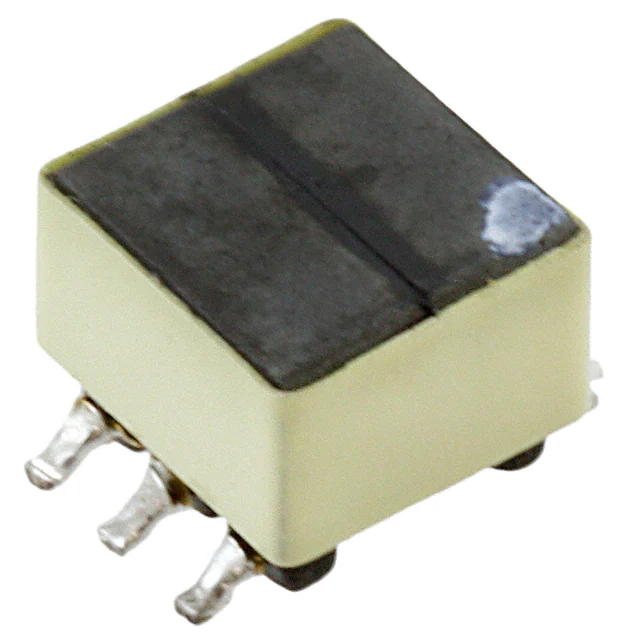

WE-GDT 隔离式栅极驱动器变压器
Wurth Electronics 的栅极驱动器变压器（WE-GDT Isolated Gate Drive Transformer）采用 EP7 设计且具有基本绝缘能力
发布时间：2018-06-14
为控制次级侧 MOSFET，同步整流反激式转换器需要采用电隔离式栅极驱动变压器。 Wurth Electronics 的 WE-GDTI 系列结构采用 EP7 封装，能为 250 VRMS 工作电压提供符合 EN 61558-2-16 标准的基本绝缘。 该器件允许在初级和次级绕组之间施加 2500VDC 的测试电压。 该系列产品的 μVs 产品比以前的 WE-GDT 系列高了 70%。 EP7 磁芯可用作防止外部磁场的屏障，同时也降低了其自身磁场。 该系列变压器提供三个绕组，并具有多达五个不同的绕组比。
WE-GDT 隔离式栅极驱动器变压器特性
出色的性能，较小的封装 (EP5)
1 个或 2 个次级绕组
4 种不同匝比
1500 VDC 绝缘测试电压
WE-GDT 隔离式栅极驱动器变压器应用
适合信号和电源应用
设计用于高效 SMPS 栅极驱动应用
同步反激
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 760301106 | 脉冲变压器-变压器及互感器 | 脉冲变压器 | ￥58.40635 | 在线订购 |
 | | 760301302 | 脉冲变压器-变压器及互感器 | 脉冲变压器 | ￥69.09893 | 在线订购 |
| | 760301104 | 脉冲变压器-变压器及互感器 | 脉冲变压器 | 在线订购 | |
 | | 760301108 | 脉冲变压器-变压器及互感器 | 脉冲变压器 | ￥58.40635 | 在线订购 |
| | 760301107 | 脉冲变压器-变压器及互感器 | 脉冲变压器 | ￥58.40635 | 在线订购 |
