NN3100xA 系列
Panasonic 为负载点设计提供能效超过 94% 的单芯片 PSiP（NN3100xA Series）
发布时间：2018-06-14

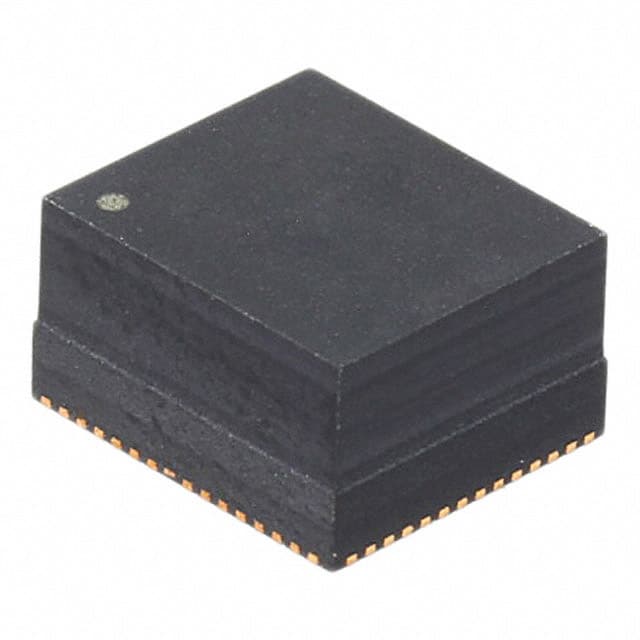

Panasonic 很高兴推出 NN3100xA 系列封装式电源 (PSiP)。NN3100xA 系列采用小型 8.5 mm x 7.5 mm x 4.7 mm QFN 封装，是一款单通道、同步 DC-DC 降压稳压器 PSiP。该系列产品属于单芯片解决方案，集成了含有一个滞后控制系统、两个功率 MOSFET、一个电感器和多个电容器的控制器 IC。NN3100xA 系列具有很小的基底面并集成了多个外部元件，为要求负载点设计的应用提供了一种紧凑而简单的解决方案。该系列大大减少了外部元件数量，只保留了输入/输出电容器、慢启动电容器和反馈电阻器。对于需要 1.0 V/3.3 V 输出电压的应用，可取消外部反馈电阻器，从而实现更小的基底面。NN3100xA 系列功耗低、发热少，却达到了 94% 以上的能效。
NN3100xA 系列特性
采用了滞后控制系统的高速响应 DC/DC 降压稳压器电路
内置 MOSFET、电感器和电容器
10 A 最大输出电流 (NN31000A-BB)
输入电压范围：PVIN = AVIN = 4.5 V 至 28 V
输出电压范围：0.6 V 至 5.5 V
符合 RoHS 和 REACH 规范
NN3100xA 系列应用
DSP 和 FPGA 负载点应用
路由器
计算机服务器
监控头
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | NN31002A-BB | 隔离电源模块-电源管理 | DC/DC CONVERTER 0.6-5.5V 22W | 在线订购 | |
 | | NN31001A-BB | 隔离电源模块-电源管理 | DC/DCCONVERTER0.6-5.5V39W | 在线订购 | |
| | NN31000A-BB | 隔离电源模块-电源管理 | DC/DCCONVERTER0.6-5.5V55W | 在线订购 |
