采用 SMD 封装的高功率 TVS 二极管
Bourns® 设计的适合高功率 DC 总线箝位应用的双向 TVS 二极管（High-Power TVS Diodes in SMD Package）
发布时间：2018-06-14
来自 Bourns® 的 PTVS6-058C-SH 和 PTVS6-076C-SH 型号是高电流双向 TVS 二极管，专为高功率 DC 总线箝位应用而设计。 这些器件可提供双向端口保护，满足 IEC 61000-4-5 8/20 μs 涌流要求，且符合 RoHS 规范。 与竞争的 MOV 技术相比，在功率 TVS 产品中使用硅技术可在发生浪涌时产生更低的箝位电压，从而实现更优的性能稳定性和更高的可靠性。
SMD 封装具有更低的引线电感，因此其峰值箝位电压比同等通孔器件低了 20%。 所以，该产品降低了受保护电路上的电应力。 此外，在功率 TVS 二极管是印刷电路板上仅有的通孔式元件的情况下，该器件通过消除多余的设计步骤简化了装配过程并降低了成本。
这些器件具有出色的浪涌温度反应。 150°C 时的最大浪涌电流超过其 25°C 时额定值的 70%
采用 SMD 封装的高功率 TVS 二极管特性
58 V 或 76 V 断态电压
较高浪涌电流保护（25°C 时 6 kA）
出色的浪涌温度性能
符合 RoHS 规范
采用 SMD 封装的高功率 TVS 二极管应用
外露式 AC/DC 电源（用在无线基站等设施内)

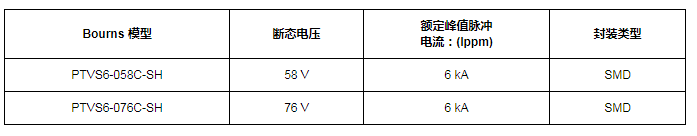

| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PTVS6-058C-SH | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE58VWM110VC | 在线订购 | |
| | PTVS6-076C-SH | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE76VWM140VC | 在线订购 |
