WE-HCI – SMD 扁丝高电流电感器
![WE-HCI – SMD 扁丝高电流电感器](http://file1.elecfans.com/web2/M00/91/1A/wKgZomTeeSmAEgVWAAAo9tTpxjk75.jpeg)
Wurth 提供用于高能效 DC/DC 开关稳压器的 WE-HCI 高电流储能电感器(WE-HCI – SMD Flat Wire High Current Inductor)
发布时间:2018-06-14
Wurth Electronics 的 WE-HCI 系列是电子市场知名的顶级高电流电感器系列。 由于对更小封装和甚至更高电流需求的不断增加,Wurth Electronics 现提供覆盖 5 x 5 x 4 mm 至 22 x 22 x 12 mm 的多种尺寸选择,因此总能找到一个适合您电路设计的最佳尺寸。 这种高电流扁丝电感器拥有业界最低 DCR,能让您的 DC/DC 转换器实现最高性能。 该系列覆盖从 0.22 µH 直至 82 µH 的宽范围电感值,电流高达 41.5 A。作为参考,电感为 10 µH 时该电感器的额定电流为 21 A,且在开始饱和前的电流为 26 A。 这表示即使零件达到最高温度时,仍具有完全电感,且只有 3.4 mΩ 的 DCR。
WE-HCI – SMD 扁丝高电流电感器特性
磁屏蔽
高频低损扁丝线圈
低杂散磁场
工作温度:–40°C 至 +125°C / +150ºC / +155°C
建议采用的焊接工艺:回流焊
WE-HCI – SMD 扁丝高电流电感器应用
图形卡
笔记本电脑
工业计算机
主板
高电流开关稳压器
DC/DC 转换器
多相开关稳压器
滤波器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

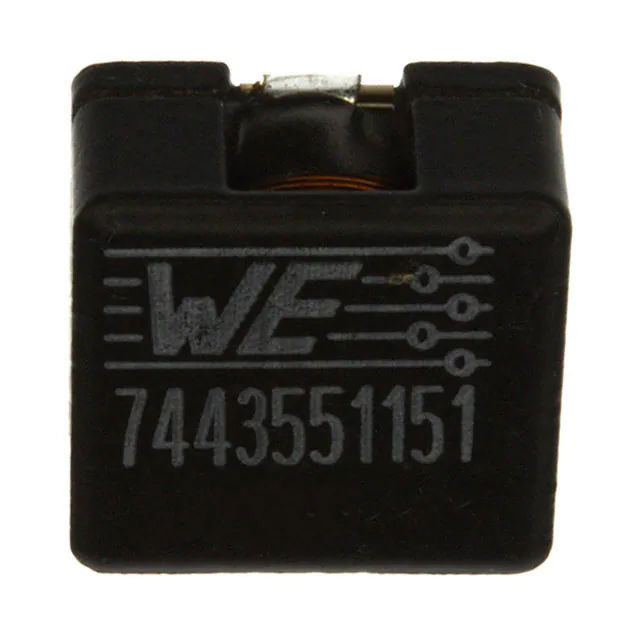

![]() | | 7443551151 | 固定电感器-电感器 | FIXED IND 15.4UH 9A 14.8 MOHM | ¥19.62360 | 在线订购 |

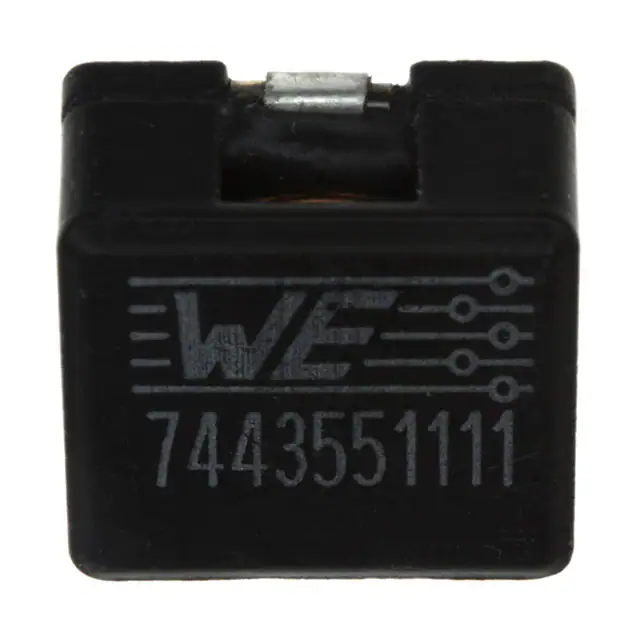

![]() | | 7443551111 | 固定电感器-电感器 | FIXED IND 11.3UH 11A 9.1 MOHM | 在线订购 | |
![]() | | 7443551331 | 固定电感器-电感器 | 固定电感器 IND_13X12.8MM_SM 33µH ±20% 5.5A 13.00 x 12.80mm 30.5mΩ 11MHz | 在线订购 | |

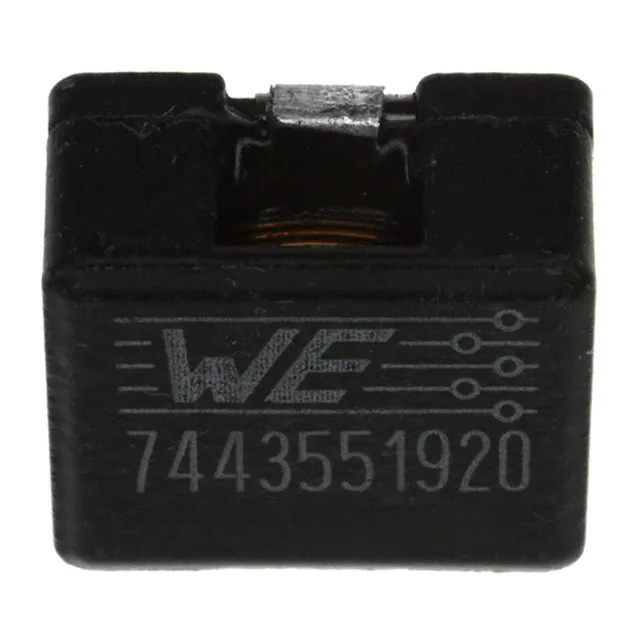

![]() | | 7443551920 | 固定电感器-电感器 | 固定电感器 Nonstandard 9.2µH ±20% 12A 7.8mΩ 26MHz | 在线订购 | |

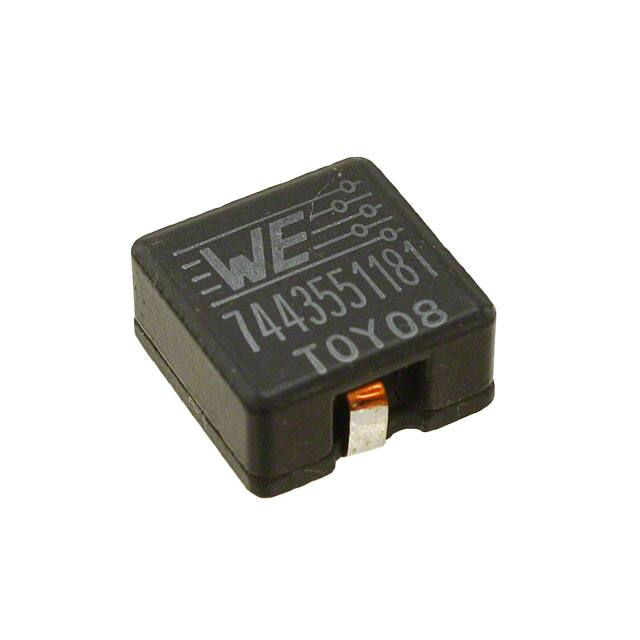

![]() | | 7443551181 | 固定电感器-电感器 | 固定电感器 Nonstandard 18µH ±20% 7.5A 22mΩ 16MHz | ¥21.26961 | 在线订购 |

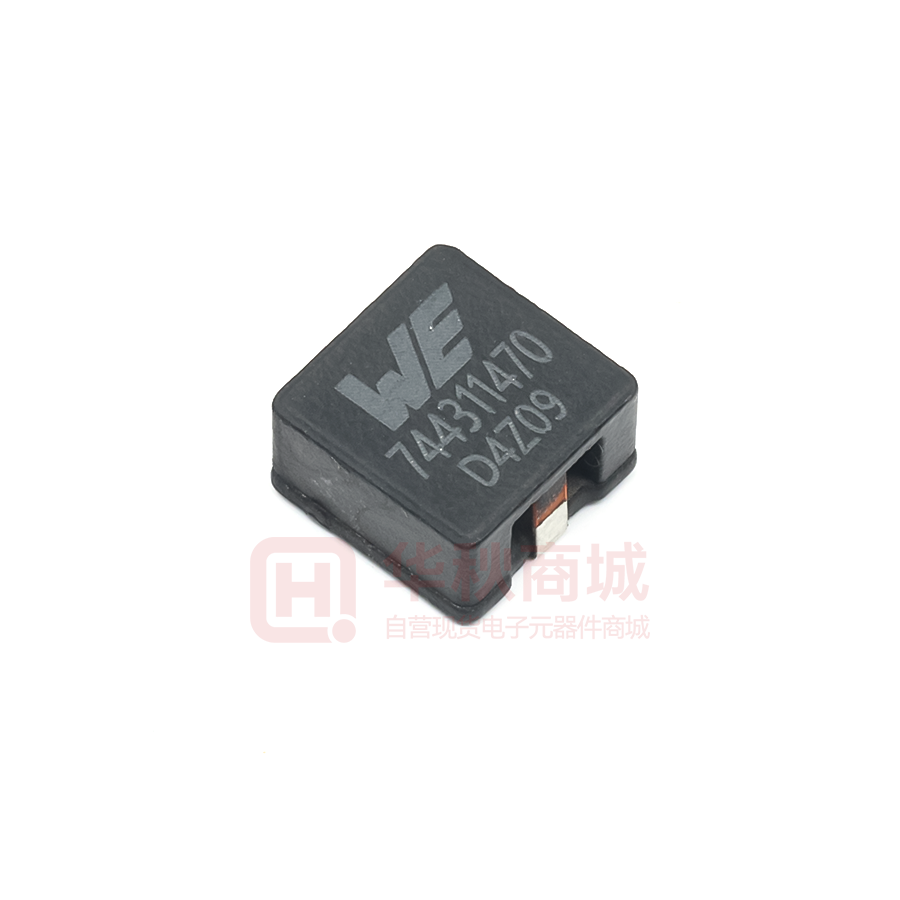

![]() | | 744311470 | 固定电感器-电感器 | FIXED IND 4.7UH 6A 19.5 MOHM SMD | ¥16.14600 | 在线订购 |
![]() | | 744314101 | 固定电感器-电感器 | FIXED IND 10UH 3.5A 33 MOHM SMD | ¥23.14141 | 在线订购 |
![]() | | 744311100 | 固定电感器-电感器 | FIXED IND 1UH 15A 4.6 MOHM SMD | ¥18.14400 | 在线订购 |
![]() | | 744314650 | 固定电感器-电感器 | FIXED IND 6.5UH 6A 21.5 MOHM SMD | 在线订购 | |
![]() | | 744325550 | 固定电感器-电感器 | 固定电感器 IND_10.2X10.2MM_SM 5.5μH ±20% 10A 10.20 x 10.20mm 30MHz | 在线订购 |
