LTC6268 和 LTC6269 毫微微安偏置电流运算放大器
来自 Linear Technology、适合 TIA 和缓冲器应用的 500 MHz 增益带宽 FET 输入运算放大器（LTC®6268-10 and LTC6269-10 Femtoamp Bias Current Op-Amps）
发布时间：2018-06-14
Linear Technology 的 LTC6268 和 LTC6269 FET 输入单通道和双通道运算放大器性能出色，适用于高速、高动态范围跨阻放大器 (TIA) 和缓冲器应用。 LTC6268/LTC6269 在整个 -40°C 至 125°C 温度范围内拥有最大 4 pA 的偏置电流和在 25°C 时的 3fA偏置电流，因此可以处理从几个毫微微安培到几个安培的输入电流。 宽带电压和电流噪声分别为 4.3 nV/√Hz 和 5.5 fA/√ hz，能够实现高动态范围电路。 为了实现高速度和高精密，LTC6268 采用了 500 MHz 增益带宽积、次 pF 输入电容、以及 1 MHz 时 -100 dB 的谐波失真。
LTC6268 规格书提供了可最大限度提高 TIA 性能的电路和布局工艺说明，示例电路包括从 65 MHz 带宽时 20 kΩ 阻抗增益到 11.2 MHz 带宽时达 499 kΩ 的跨阻增益。 LTC6268 采用 6 引线 SOT-23 封装，以及 8 引线 SOIC 封装，以提供保护，抵御板漏泄电流。 LTC6269 采用 MSOP-8 裸焊盘和 3 mm x 3 mm DFN-10 封装。 LTC6268 和 LTC6269 的单位增益稳定，具有 -40°C 至 85°C 和 -40°C 至 125°C 的全指定工业温度范围。

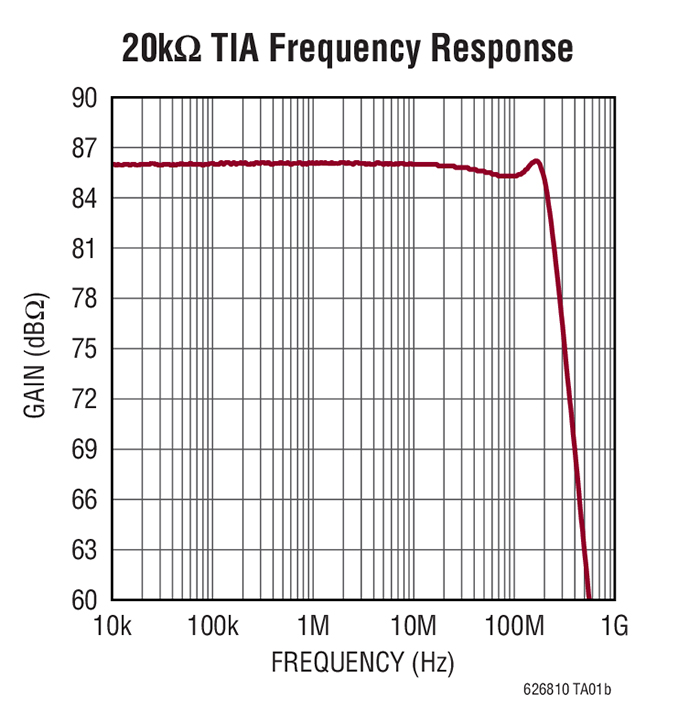

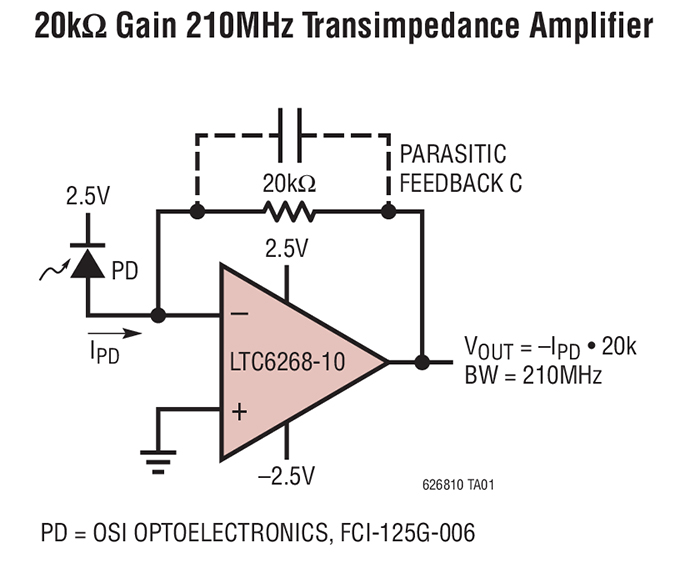

典型应用
LTC6268 和 LTC6269 毫微微安偏置电流运算放大器特性
增益带宽积：500 MHz
-3 dB 带宽(A = 1)：350 MHz
低输入偏置电流：
±3 fA（典型值） 室温
125°C 时达 4 pA（最大）
电流噪声 (100 kHz)：5.5 fA/√Hz
电压噪声 (1 MHz)：4.3 nV/√Hz
极低 CIN：450 fF
轨至轨输出
压摆率：400 V/μs
电源电压范围：3.1 V 至 5.25 V
静态电流：16.5 mA
谐波失真 (2 VP-P)：
1 MHz 时达 -100 dB
10 MHz 时达 -80 dB
工作温度范围：-40°C 至 125°C
单通道 8 引脚 SO-8、6 引脚 TSOP-23 封装
双通道 8 引脚 MS8、3 mm x 3 mm 10 引脚 DFN 10 封装
LTC6268 和 LTC6269 毫微微安偏置电流运算放大器应用
除了光电二极管和光电倍增管 (PMT) 电路，LTC6268/9 还非常适合用于其它高阻抗传感器应用，以及用于驱动模数转换器 (ADC)。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC6268IS6#TRMPBF | JFET输入放大器-运算放大器及比较器 | LTC6268IS6#TRMPBF | ￥65.85840 | 在线订购 |
 | | LTC6268HS6#TRMPBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT TSOT23-6 | 在线订购 | |
 | | LTC6268IS8#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 8SO | 在线订购 | |
| | LTC6268HS8-10#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP SGL FET 8SOIC | ￥61.12800 | 在线订购 |
| | LTC6268HS8#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 8SO | ￥79.99560 | 在线订购 |
| | LTC6268IS8-10#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP SGL FET 8SOIC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC6269IDD#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 10DFN | ￥75.51360 | 在线订购 |
 | | LTC6269HDD#PBF | JFET输入放大器-运算放大器及比较器 | LTC6269HDD#PBF | 在线订购 | |
| | LTC6269IDD-10#PBF | 其他分类 | IC OPAMP 4GHZ SGL FET 10DFN | 在线订购 | |
 | | LTC6269HMS8E#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8MSOP | 在线订购 | |
 | | LTC6269IMS8E-10#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP SGL FET 8MSOP | ￥136.92240 | 在线订购 |
| | LTC6269HDD-10#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP SGL FET 10DFN | 在线订购 | |
 | | LTC6269HMS8E-10#PBF | 通用放大器-运算放大器及比较器 | J-FET 放大器 2 电路 8-MSOP-EP | 在线订购 | |
| | LTC6269IMS8E#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8MSOP | 在线订购 |
