    SD 和 SD-C 系列 SPA®TVS 二极管 - 雷击浪涌保护

    SD 和 SD-C 系列 SPA®TVS 二极管 - 雷击浪涌保护

    Littelfuse 的 TVS 二极管(SD and SD-C Series SPA® TVS Diodes - Lightning Surge Protection)能够实现高达 50% 的箝位电压降低

    发布时间:2018-06-14

    Littelfuse 的 SD 和 SD-C 系列 450 W 分立式单向和双向 TVS 二极管旨在保护系统免受破坏性静电放电 (ESD) 和雷击浪涌电流的损害。 这些快断式 TVS 二极管是低速、DC 应用中多层变阻器 (MLV) 的理想替代品,因为它们能够安全吸收重复性 ±30 kV ESD 尖峰,而无性能降级并能安全消散高达 30 A 的浪涌电流。 与竞争技术相比,可提供高达 50% 的箝位电压降低。

    SD 和 SD-C 系列 SPA®TVS 二极管 - 雷击浪涌保护特性

    • ESD: IEC61000-4-2,±30 kV 接触放电

    • 闪电:IEC61000-4-5,30 A (TP = 8/20 μs)

    • 低动态电阻

    • 无固有磨损因数

    • SOD 323 封装适合现有的 0805 PCB 基底面

    • 通过 AEC-Q101 认证

    • 坚固的浪涌和增强的 ESD 保护能力使得即使在世界上最具挑战性的环境中也能进行无忧产品实现

    • 低动态电阻等于快断、低箝位保护;与竞争技术相比,可提供高达 50% 的箝位电压降低,使之成为现代电子元件保护的理想之选

    • 坚固的单片式结构,使之比其受保护的设备更耐久;能够承受多次 ESD 或浪涌瞬变的影响而无性能降级

    • 行业标准基底面,SOD-323 向后兼容 JEDEC 0805

    • 适合于汽车电子设备,确保最高可靠性

    SD and SD-C Series SPA® TVS Diodes
    图片数据手册产品型号产品分类产品描述价格操作

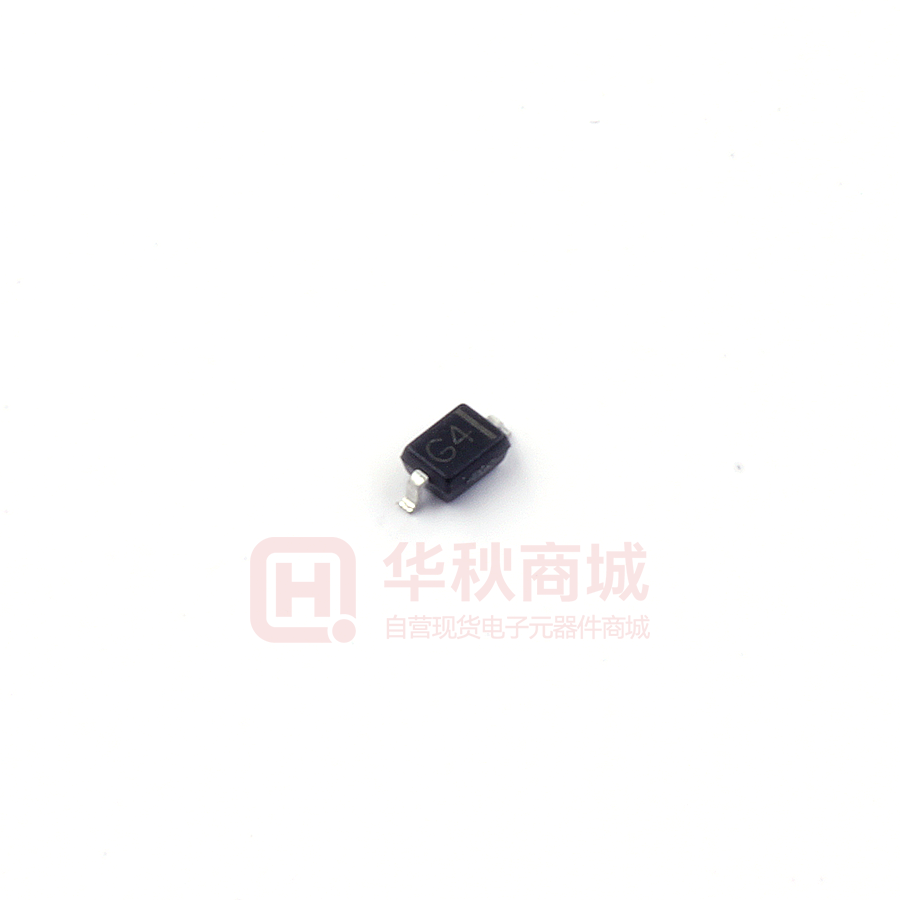

    SD36-01FTGESD抑制器/TVS二极管-过压过流保护器件TVSDIODE36VWM62VCSOD323¥0.83586在线订购

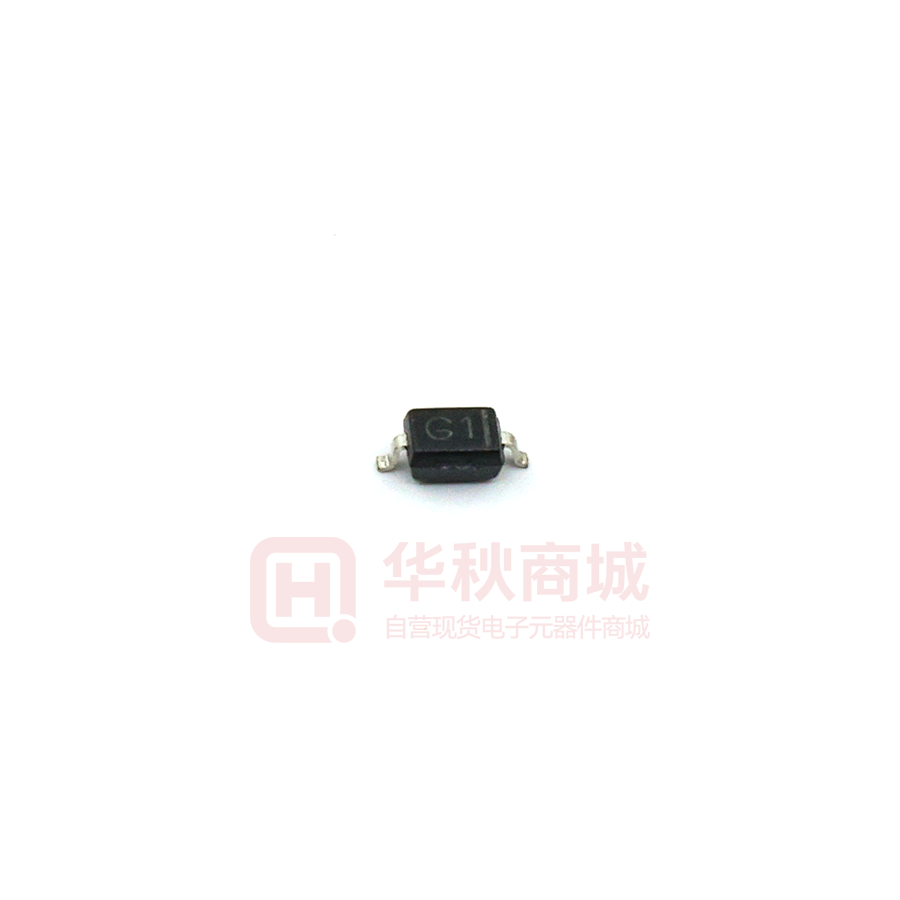

    SD24C-01FTGESD抑制器/TVS二极管-过压过流保护器件TVS二极管 VRWM=24V VBR(Min)=26.7V VC=42V IPP=7A Ppp=450W SOD323-2¥0.63569在线订购

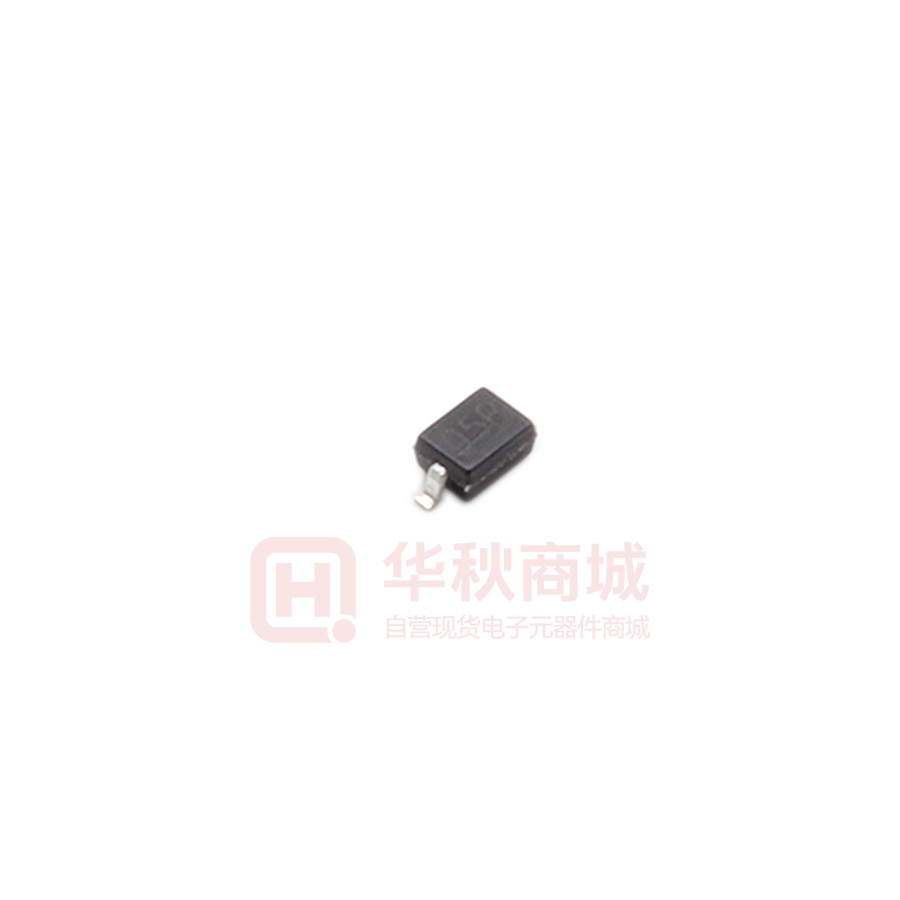

    SD05-01FTGESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 5VWM 16.8VC SOD323¥0.57986在线订购

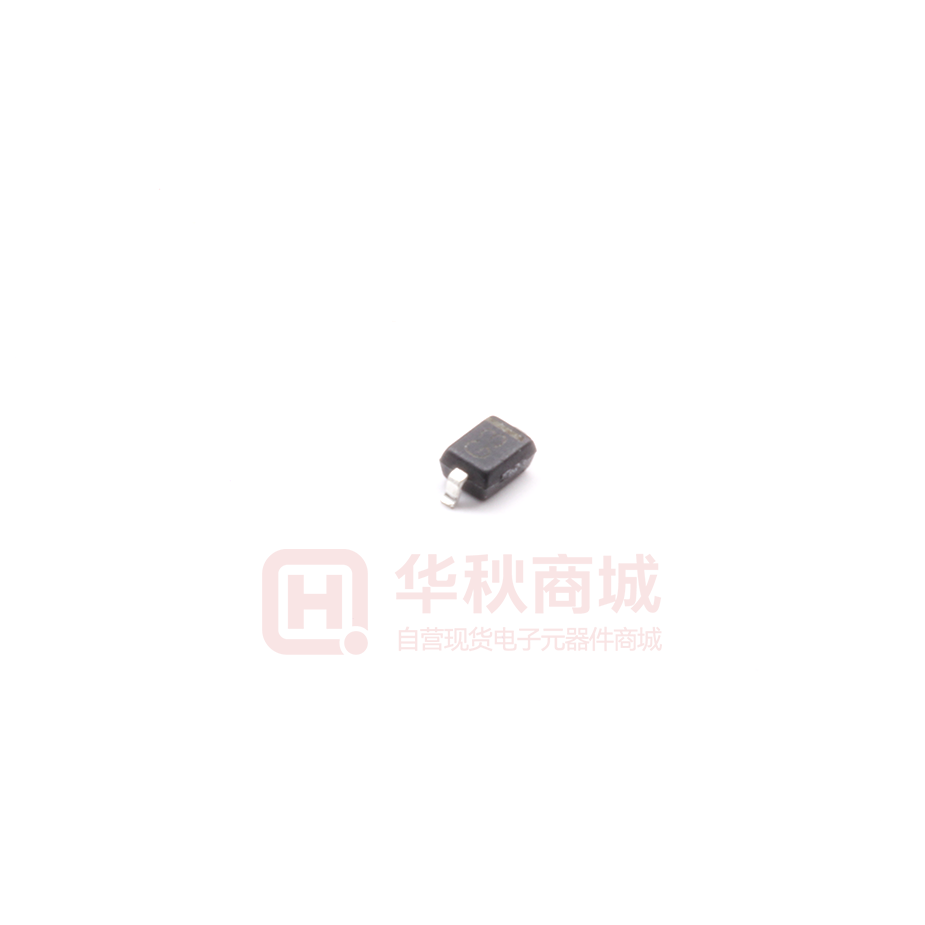

    SD15C-01FTGESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 15VWM 31VC SOD323¥0.74834在线订购
    SD05C-01FTGESD抑制器/TVS二极管-过压过流保护器件ESD抑制器/TVS二极管 VRWM=5V VBR(min)=6V VC=14.5V@IPP=10A SOD323-2¥0.67133在线订购
    SD12C-01FTGESD抑制器/TVS二极管-过压过流保护器件TVS二极管 VRWM=12V VBR(Min)=13.3V VC=23V IPP=17A Ppp=450W SOD323-2¥1.63900在线订购
    SD12-01FTGESD抑制器/TVS二极管-过压过流保护器件TVSDIODE12VWM22.5VCSOD323¥0.65930在线订购
    SD24-01FTGESD抑制器/TVS二极管-过压过流保护器件TVS DIODE 24VWM 42VC SOD323¥0.64800在线订购
    SD36C-01FTGESD抑制器/TVS二极管-过压过流保护器件ESD抑制器/TVS二极管 VRWM=36V VBR(min)=40V VC=60V@IPP=4A SOD323-2¥0.90137在线订购
    SD15-01FTGESD抑制器/TVS二极管-过压过流保护器件TVSDIODE15VWM30VCSOD323¥0.82742在线订购
