SM712 系列 AEC-Q101 TVS 二极管阵列 - 保护 RS-485 端口
Littelfuse 的 SM712 系列汽车级器件（SM712 Series AEC-Q101 TVS Diode Array - Safeguards RS-485 Ports）可确保在恶劣环境中具有最高的可靠性
发布时间：2018-06-14
来自 Littelfuse 的 SM712 系列 TVS 二极管阵列（SPA®二极管）设计采用非对称工作电压，旨在保护 RS-485 应用免受静电放电 (ESD)、电气快速瞬变 (EFT) 和雷击浪涌的损害。 该器件能够吸收高于 IEC61000-4-2 国际标准规定的最高水平的 ESD 尖峰，而无性能降级并能安全消散高达 19 A 的浪涌电流，同时具有极低钳位电压。 这款具有 AEC-Q101 认证的器件可确保在最苛刻的环境中具有最高的可靠性，因此该器件非常适合工业应用，包括保护如安防系统、自动取款机、测试设备、自动化和通信网络设备上的 RS-485 端口。
SM712 系列 AEC-Q101 TVS 二极管阵列 - 保护 RS-485 端口特性
强大的浪涌和增强的 ESD 保护能力：ESD，IEC61000-4-2：± 30 kV（接触放电）；EFT， IEC61000-4-4：50 A；闪电，IEC61000-4-5：19 A；峰值脉冲功率：600 W
非对称式切断电压匹配 RS-485 收发器规范： +12 V / -7 V
低动态电阻具有卓越的箝位性能：0.5 Ω（典型值）的 RDYN
最小的容性负载为 75 pF（最大值）
相比某些其它行业解决方案，功率处理能力高了 50%，因此能给设计工程师更多余量，以应对全球监管标准
可确保数据线路与最低可能的电压箝位，且不干扰电路正常工作
低动态电阻等于快断、低箝位保护，非常适合保护现代电子设备
有助于在长距离 RS-485 接线时最大限度降低数据损耗和信号衰减
汽车级品质可确保在最苛刻的环境中具有最高可靠性
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

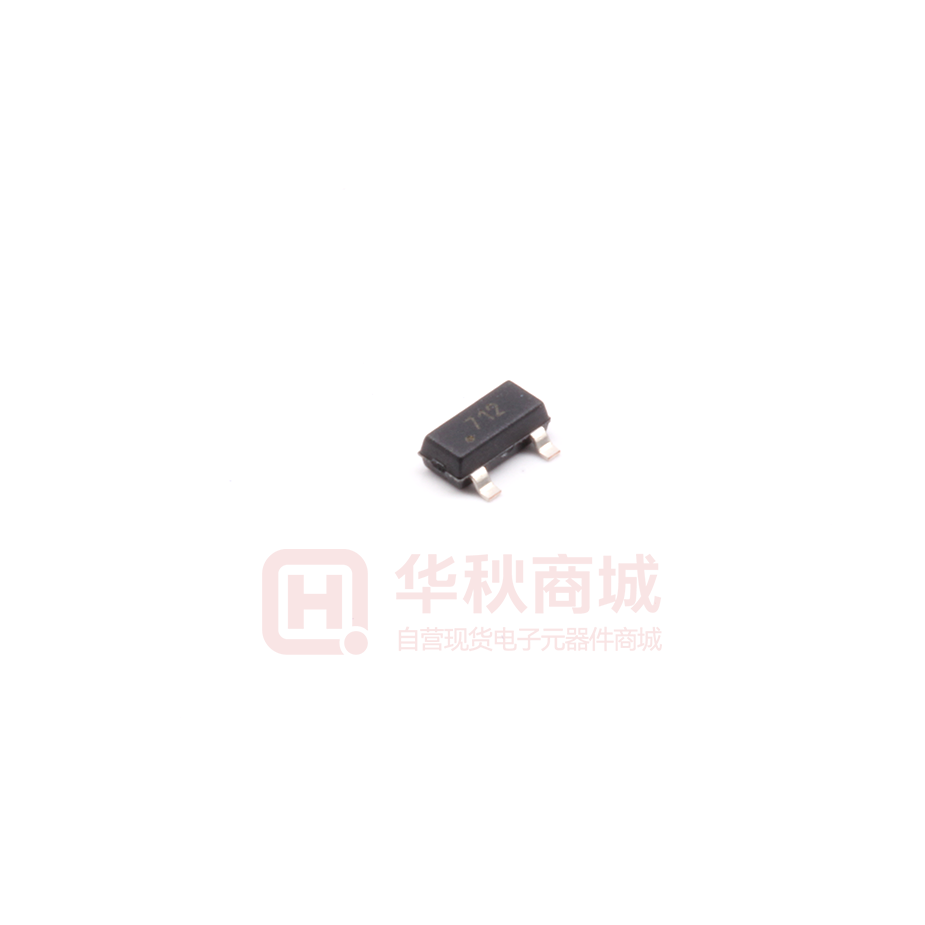

 | | SM712-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 VRWM=12V VBR(min)=13.3V VC=31V@IPP=19A SOT23-3 | ￥1.72455 | 在线订购 |
