SM24CANA 系列 CAN 总线 AEC-Q101 TVS 二极管阵列
![SM24CANA 系列 CAN 总线 AEC-Q101 TVS 二极管阵列](http://file1.elecfans.com/web2/M00/91/1A/wKgZomTedpOAXHZoAADCZIJIfeg34.jpeg)
Littelfuse 的 SM24CANA 系列(SM24CANA Series CAN Bus AEC-Q101 TVS Diode Array)可保护 CAN 总线免遭瞬态电压损坏
发布时间:2018-06-14
Littelfuse 提供的 SM24CANA 系列 200 W TVS 二极管阵列旨在保护控制器区域网络 (CAN) 线路免受 ESD、EFT 和其它过压瞬变的损害。 该器件能够吸收高于 IEC61000-4-2 国际标准规定最高水平的重复性 ESD 尖峰,而无性能降级并能安全消散 3 A 浪涌电流,同时具有极低钳位电压。 除了最大限度提高了汽车电子应用的可靠性外,该器件还适合用于容易受到雷击瞬变或 ESD 损害的工业 CAN 总线。
SM24CANA 系列 CAN 总线 AEC-Q101 TVS 二极管阵列特性
增强 ESD 和浪涌保护
ESD,IEC61000-4-2,±24 kV(接触)
闪电:IEC61000-4-5:3 A
峰值脉冲功率:200 W
低动态电阻具有卓越的箝位性能
在 1 A 时达 36 V 最大箝位电压 (tp = 8/20µs)
RDYN 为 0.7 Ω(典型值)
11 pF 低电容(典型值)
通过 AEC-Q101 认证
增强型 ESD 保护能够提供良好的超过 IEC61000-4-2 标准 (±8 kV) 的保护,可以放心地在要求苛刻的汽车环境中实施产品
低动态电阻等于快断、低箝位保护;相比市面上类似的解决方案,箝位电压减少了 10%,因此非常适合用于保护汽车 IC 远离灾难性故障,并最大限度提高系统可靠性
低电容有助于保持信号完整性并将数据丢失降至最低
适合于汽车电子设备,确保最高可靠性
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

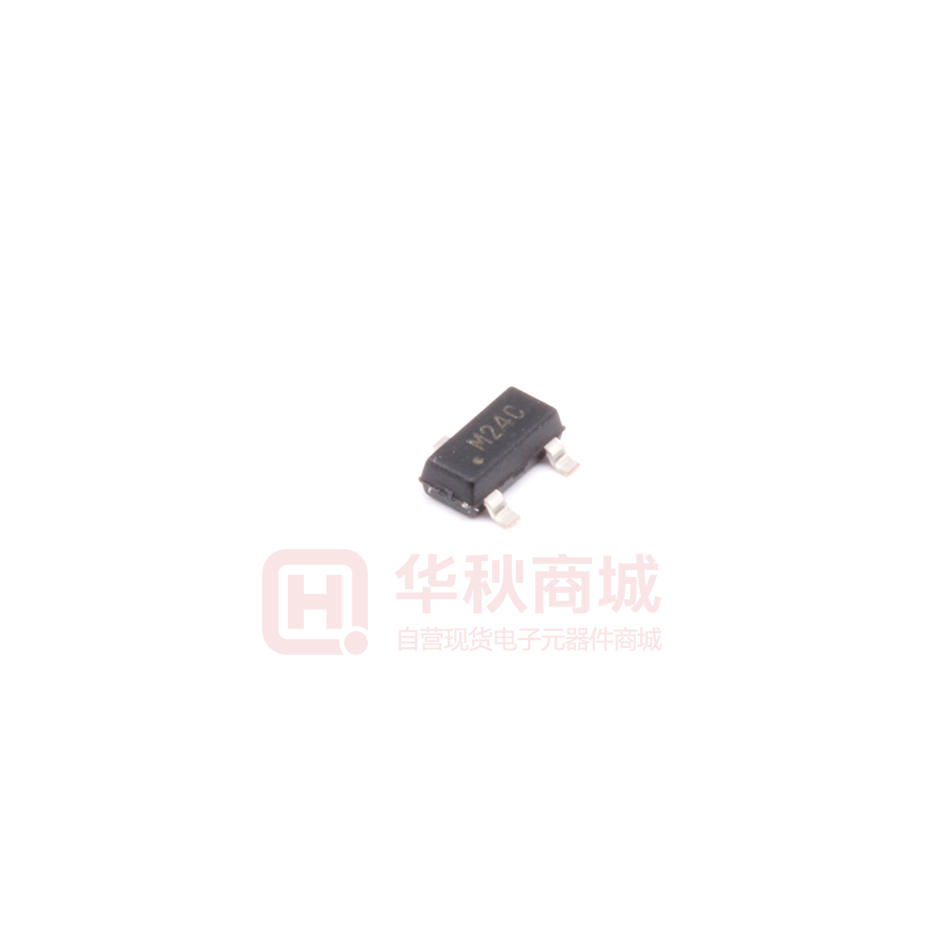

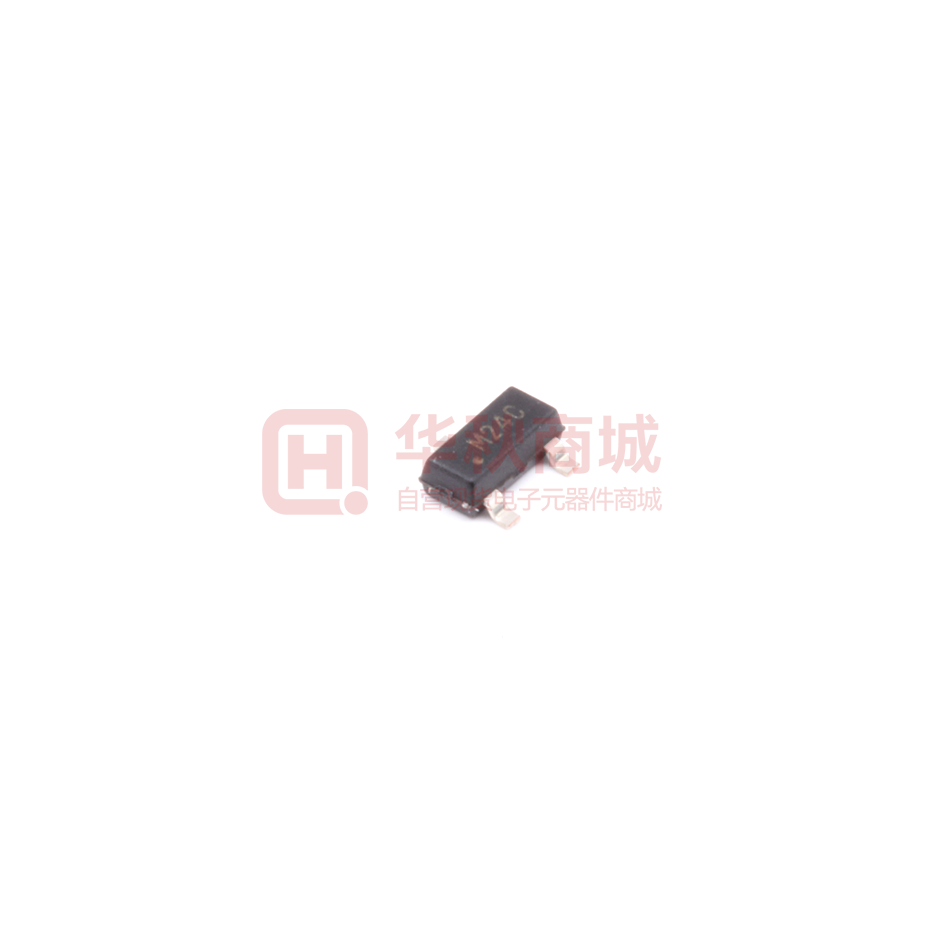

![]() | | SM24CANA-02HTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管阵列双向 反向截止电压(Vrwm):24V SOT23-3 | ¥1.11813 | 在线订购 |
