低成本快速交货型适配器
Aries 提供低成本快速交货型 Correct-a-Chip® IC 适配器(Low-Cost Quick-Turn Adapters)
发布时间:2018-06-14
Aries Electronics 针对常见 IC 器件推出全新低成本、快速交货型 Correct-A-Chip IC 适配器系列。利用这些适配器,用户可从标准 SOIC、MSOP、TSSOP 或 QFP 封装转换(或转接)至标准通孔 DIP 配置,以用于试验板和原型开发。
不同于标准的 Aries Correct-A-Chip 适配器,这些新产品旨在实现快速交货和低成本。这些适配器采用 0.062" 厚的 FR-4 制造,具有 ½-oz 铜印制线。引脚由镀金黄铜制造,工作温度为 -55°C 至 +125°C。
低成本快速交货型适配器特性
使 SOT23、SOIC、MSOP、TSSOP 或 QFP 封装配接标准的试验板和分线板,以加速和简化原型开发
可按要求提供板式适配器
板材料:0.062" [1.58 mm] 厚 FR-4,UL 94 V-0,带 1/2-oz铜印制线
引脚绝缘子:聚酯,UL 94 V-0
引脚:半硬 360 黄铜,符合 C36000 ASTM-B16-00
引脚镀层:薄金
工作温度:-55°C 至 +125°C
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LCQT-SOIC8-8 | IC插座-连接器 | IC Socket Adapter SOIC To DIP, 0.3" (7.62mm) Row Spacing Through Hole | 在线订购 | ||
| LCQT-SOT23-6 | IC插座-连接器 | SOCKET ADAPTER SOT-23 TO 6DIP | ¥29.63309 | 在线订购 | |

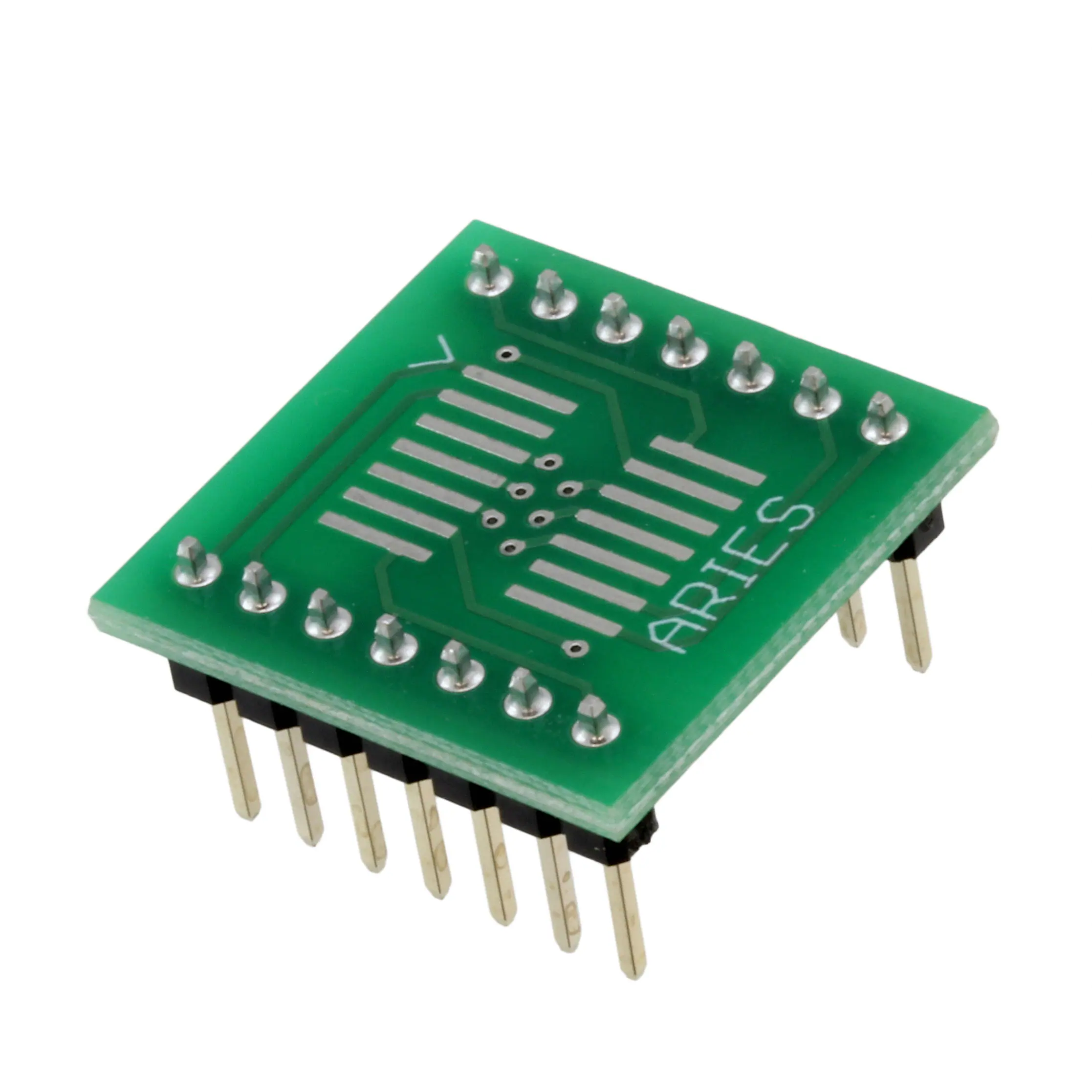

| LCQT-SOIC14 | IC插座-连接器 | SOCKET ADAPTER SOIC TO 14DIP | ¥45.00455 | 在线订购 | |
| LCQT-SOIC16 | IC插座-连接器 | SOCKET ADAPTER SOIC TO 16DIP | ¥47.02711 | 在线订购 | |

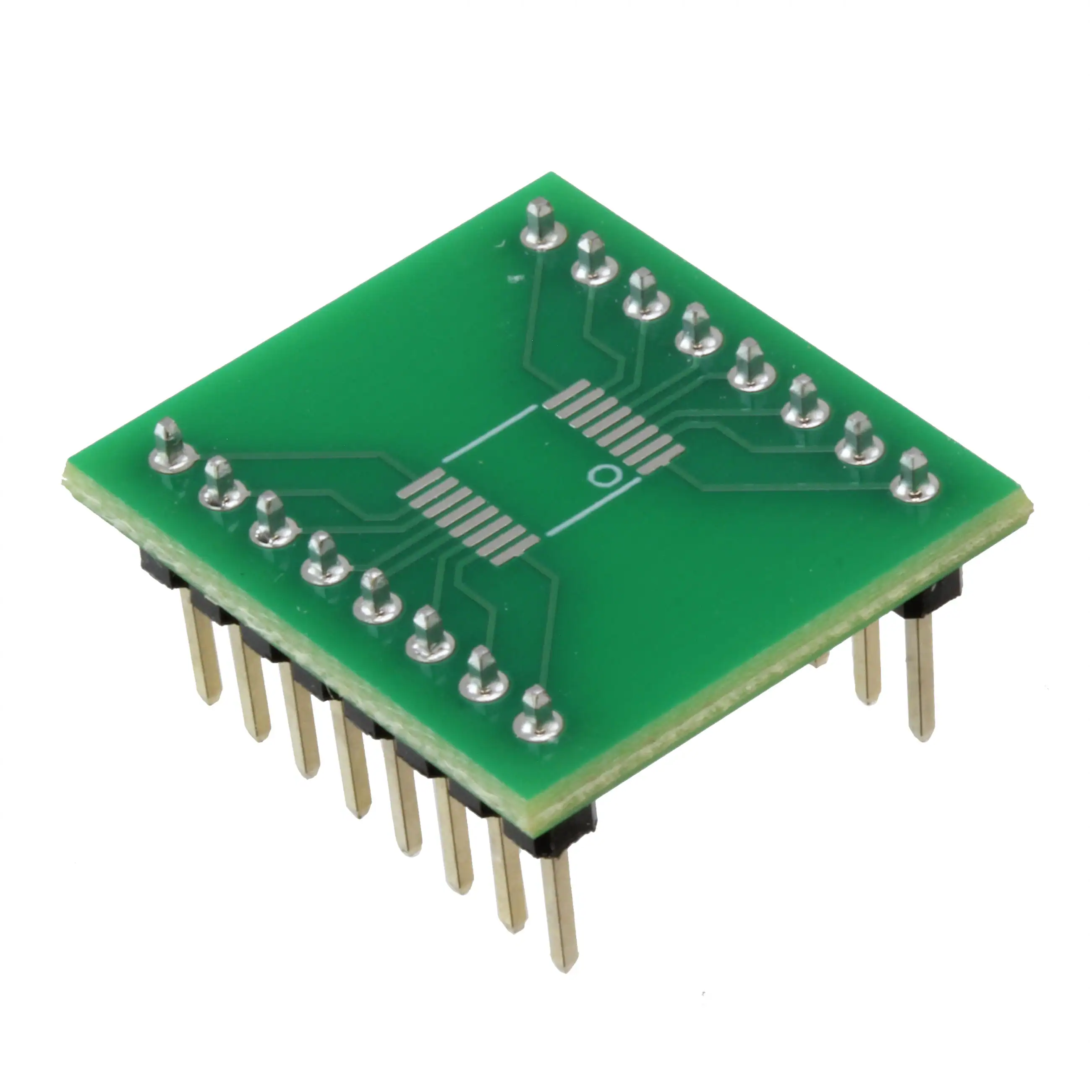

| LCQT-TSSOP16 | IC插座-连接器 | SOCKET ADAPTER TSSOP TO 16DIP | ¥47.02711 | 在线订购 | |
| LCQT-SOIC16W | IC插座-连接器 | SOCKET ADAPTER SOIC-W TO 16DIP | ¥47.02711 | 在线订购 | |
| LCQT-MSOP10 | IC插座-连接器 | SOCKET ADAPTER MSOP TO 10DIP | ¥32.93142 | 在线订购 | |

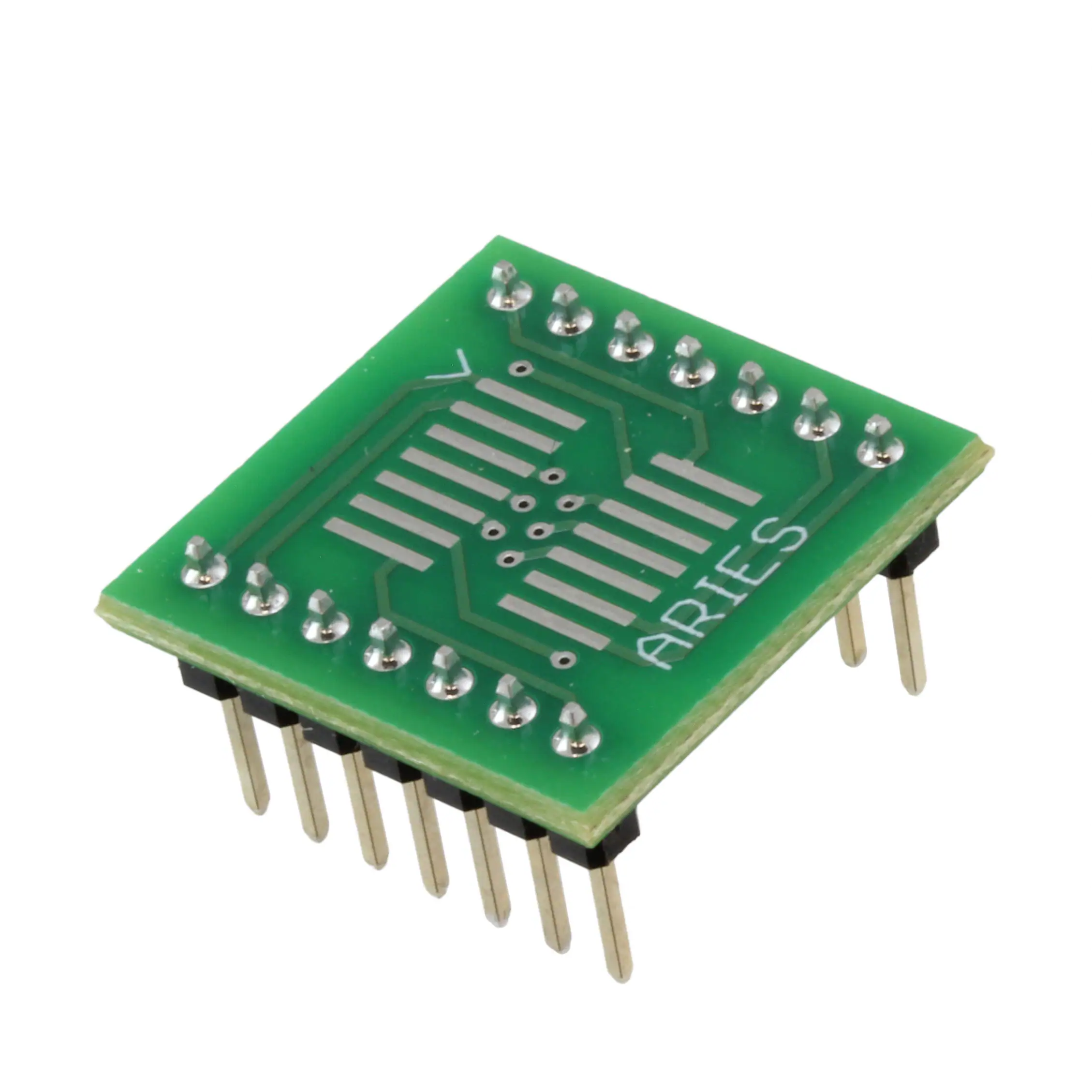

| LCQT-SOIC14W | IC插座-连接器 | SOCKET ADAPTER SOIC-W TO 14DIP | ¥38.15896 | 在线订购 | |
| LCQT-SSOP20 | IC插座-连接器 | SOCKET ADAPTER SSOP TO 20DIP | ¥63.32167 | 在线订购 | |
| LCQT-SOIC20W | IC插座-连接器 | IC Socket Adapter SOIC-W To DIP, 0.6" (15.24mm) Row Spacing Through Hole | 在线订购 |
