StrongIRFET Through-hole Power MOSFETs
International Rectifier的75 V通孔功率MOSFET系列具有超低的导通电阻(StrongIRFET Through-hole Power MOSFETs)
发布时间:2018-06-14
IR扩展其StrongIRFET™功率MOSFET产品组合,包括75 V通孔器件,适用于各种工业应用,包括电动工具,轻型电动车(LEV)逆变器,直流电机驱动器,锂离子电池组保护,热插拔和开关模式电源(SMPS)次级侧同步整流。
全新75 V StrongIRFET™功率MOSFET系列具有超低导通电阻(R DS(on)),可改善低频应用的性能,极高的电流承载能力,柔和的体二极管和典型的3 V电压阈值电压,以提高抗噪性。该系列中的每个器件均采用业界最高雪崩电流水平进行100%雪崩测试,以确保为要求苛刻的工业应用提供最强大的解决方案。这些器件采用通孔封装。
StrongIRFET Through-hole Power MOSFETs特性
专为工业应用而设计
超低R DS(on)与某些电压节点的市场最佳相同
高电流承载能力,在某些封装行业中处于行业最高水平
可以与旧的平面解决方案竞争
更软的体二极管改善了低频应用的性能
3 V典型阈值电压,以提高抗噪性
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| IRFB7787PBF | MOSFETs-晶体管 | MOSFET N-CH 75V 83A TO220 | 在线订购 | ||

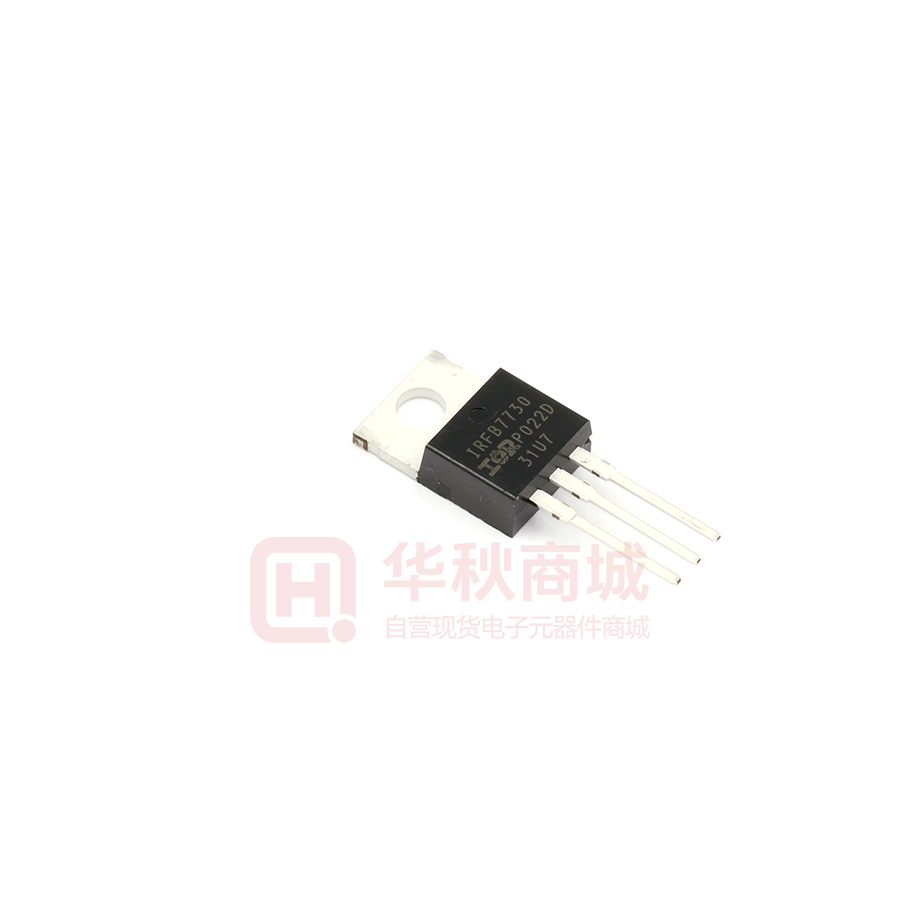

| IRFB7730PBF | MOSFETs-晶体管 | MOSFETs N-Channel VDS=75V ID=264A TO220AB | ¥12.62520 | 在线订购 | |
| IRFB7746PBF | MOSFETs-晶体管 | MOSFET N-CH 75V 59A TO220 | 在线订购 | ||
| IRFB7740PBF | MOSFETs-晶体管 | MOSFET N-CH 75V 87A TO220 | ¥3.98574 | 在线订购 | |

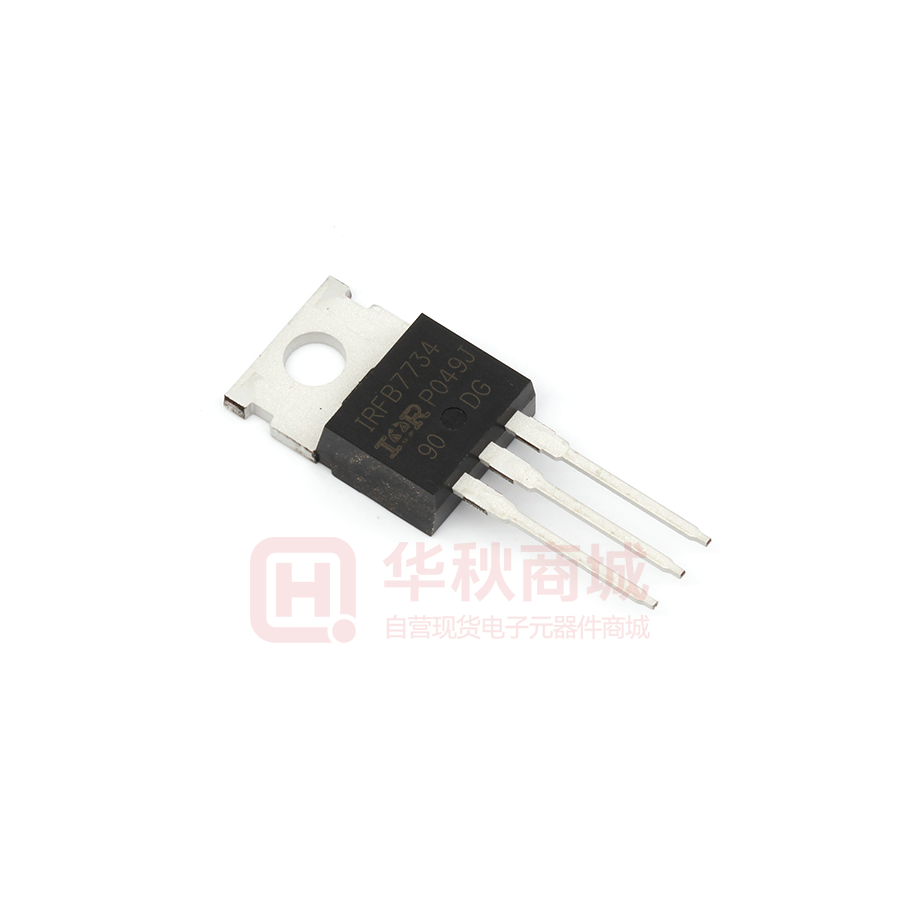

| IRFB7734PBF | MOSFETs-晶体管 | MOSFETs N-Channel VDS=75V ID=183A VGS=±20V TO220AB | ¥4.84920 | 在线订购 | |
| IRFP7718PBF | MOSFETs-晶体管 | MOSFET N CH 75V 195A TO247 | 在线订购 |
