LTM®4623 降压型 DC/DC μModule 稳压器
Linear Technology 采用 6.25 mm × 6.25 mm × 18.2 mm 超薄 LGA 封装的 20 VIN、3 A LTM4623（LTM4623 Step-Down DC/DC μModule Regulator）
发布时间：2018-06-14

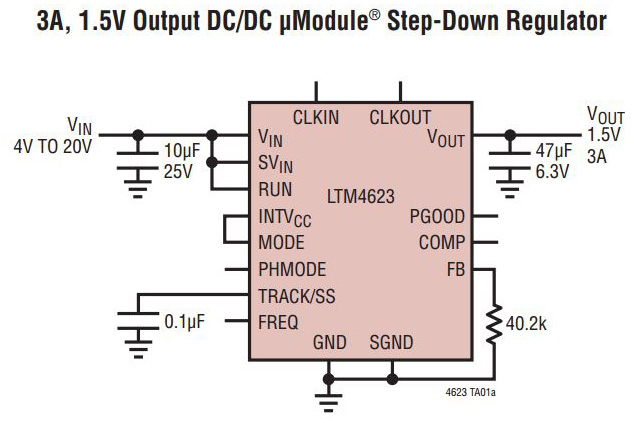

来自 Linear Technology 的 LTM4623 是一款完整的 3 A 降压型开关模式 μModule（微模块）稳压器，采用超薄的 6.25 mm × 6.25 mm × 1.82 mm 小型 LGA 封装。 封装中包括开关控制器、功率 FET、电感器和辅助元件。 LTM4623 工作在 4V 至 20V 或 2.375V 至 20V 的输入电源范围内，采用外部偏置电源，支持 0.6V 至 5.5V 的输出电压范围，具体由外部电阻器设置。 其高效设计能够输出 3 A 连续电流。 仅需陶瓷输入和输出电容器。
LTM4623 支持可选的断续模式工作和用于电源轨定序的输出电压跟踪。 其高开关频率和电流模式控制实现了对线路和负载变化的极快瞬态响应，且不牺牲稳定性。
故障保护功能包括过压、过流、超温保护。
LTM4623 符合 RoHS 规范，且采用无铅表面处理。
LTM®4623 降压型 DC/DC μModule 稳压器特性
高度 < 2 mm、基底面 < 1 cm ²（单侧 PCB）或 0.5 cm²（双侧 PBC）的完整解决方案
宽输入电压范围：4 V 至 20 V
低至 2.375 V 且具有外部偏置的输入电压
0.6 V 至 5.5 V 输出电压
3 A DC 输出电流
DC 输出电压总误差不超过 ±1.5%
电流模式控制，快速瞬态响应
符合低 EMI EN55022 B 类标准
外部频率同步
多相均流工作
输出电压跟踪
可选断续模式
电源良好指示器
过压、过流和超温保护
超薄 6.25 mm × 6.25 mm × 1.82 mm LGA 封装
LTM®4623 降压型 DC/DC μModule 稳压器应用
PCIe 和背面 PCB 安装
电信、数据通信、网络和工业设备
数据存储机架装置和卡
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2171A-A | 开发板/评估板/验证板-开发板/套件/编程器 | LTM4623 µModule® DC/DC，步降 1，非隔离 输出评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTM4623EV#PBF | 隔离电源模块-电源管理 | 非隔离 PoL 模块 直流转换器 1 输出 0.6 ~ 5.5V 3A 4V - 20V 输入 | 在线订购 | |
| | LTM4623IV#PBF | 隔离电源模块-电源管理 | 非隔离 PoL 模块 直流转换器 1 输出 0.6 ~ 5.5V 3A 4V - 20V 输入 | 在线订购 |
